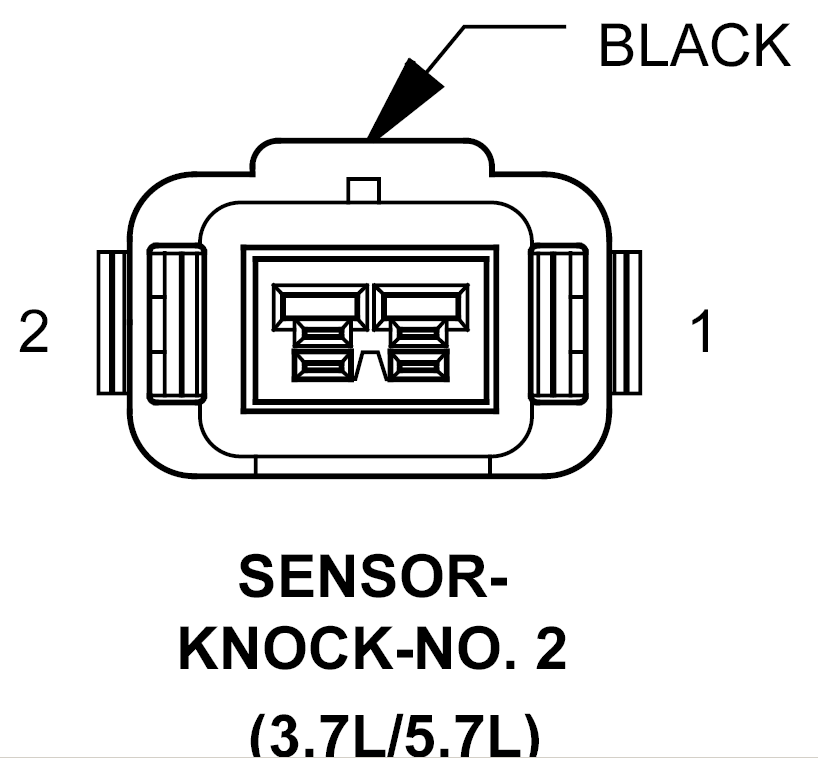

Knock Sensor 2 (3.7L/5.7L) Connector End View
Knock Sensor 2 (3.7L/5.7L) Connector End View
SENSOR-KNOCK-NO. 2 - BLACK 2-WAY(3.7L/5.7L)
Courtesy of CHRYSLER CORP.
CAV
CIRCUIT
FUNCTION
1
K242 20OR/WT
KNOCK SENSOR NO. 2 SIGNAL
2
K924 20WT/BR
KNOCK SENSOR NO. 2 RETURN
