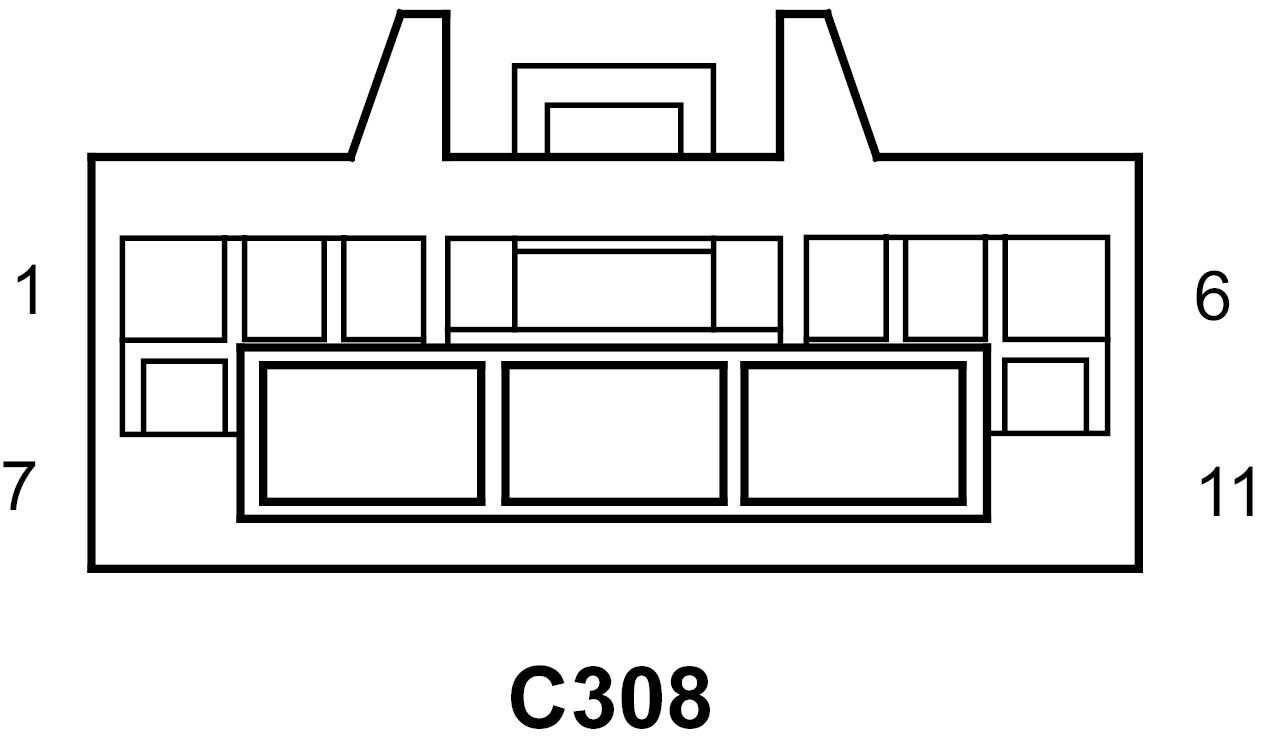

Inline Connector End View (C308 )
C308 - 11-WAYFEMALE
| CAV | CIRCUIT | FUNCTION |
| 1 | Q612 14OR/DB | MASTER WINDOW SWITCH RIGHT REAR (DOWN) |
| 2 | Q412 14OR/LB | MASTER WINDOW SWITCH RIGHT REAR (UP) |
| 3 | G76 20VT/YL | RIGHT REAR DOOR AJAR SWITCH SENSE |
| 4 | Z908 16BK | GROUND |
| 5 | X52 18GY/DB | RIGHT REAR AUDIO (+) (BASE AUDIO) |
| 5 | X206 18DG/LG | AMPLIFIED RIGHT REAR DOOR SPEAKER (+) (PREMIUM AUDIO) |
| 6 | X58 18GY/TN | RIGHT REAR AUDIO (-) (BASE AUDIO) |
| 6 | X296 18LG/GY | AMPLIFIED RIGHT REAR DOOR SPEAKER (-) (PREMIUM AUDIO) |
| 7 | - | - |
| 8 | Q15 14OR/LB | WINDOW LOCK OUT SWITCH OUTPUT |
| 9 | P778 16LG/LB | DOOR LOCK RELAY OUTPUT |
| 10 | P792 16LG/TN | PASSENGER DOORS UNLOCK RELAY OUTPUT |
| 11 | - | - |
C308 - 11-WAYMALE
| CAV | CIRCUIT | FUNCTION |
| 1 | Q612 16OR/DB | MASTER WINDOW SWITCH RIGHT REAR (DOWN) |
| 2 | Q412 16OR/LB | MASTER WINDOW SWITCH RIGHT REAR (UP) |
| 3 | G76 20VT/YL | RIGHT REAR DOOR AJAR SWITCH SENSE |
| 4 | Z908 20BK | GROUND |
| 5 | X206 18DG/LG | AMPLIFIED RIGHT REAR DOOR SPEAKER (+) |
| 6 | X296 18LG/GY | AMPLIFIED RIGHT REAR DOOR SPEAKER (-) |
| 7 | - | - |
| 8 | Q15 16OR/LB | WINDOW LOCK OUT SWITCH OUTPUT |
| 9 | P778 16LG/LB | DOOR LOCK RELAY OUTPUT |
| 10 | P792 16LG/TN | PASSENGER DOORS UNLOCK RELAY OUTPUT |
| 11 | - | - |
