Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Junction Block Inboard
Courtesy of DAIMLERCHRYSLER CORP.
Fig 2: Junction Block Outboard
Courtesy of DAIMLERCHRYSLER CORP.

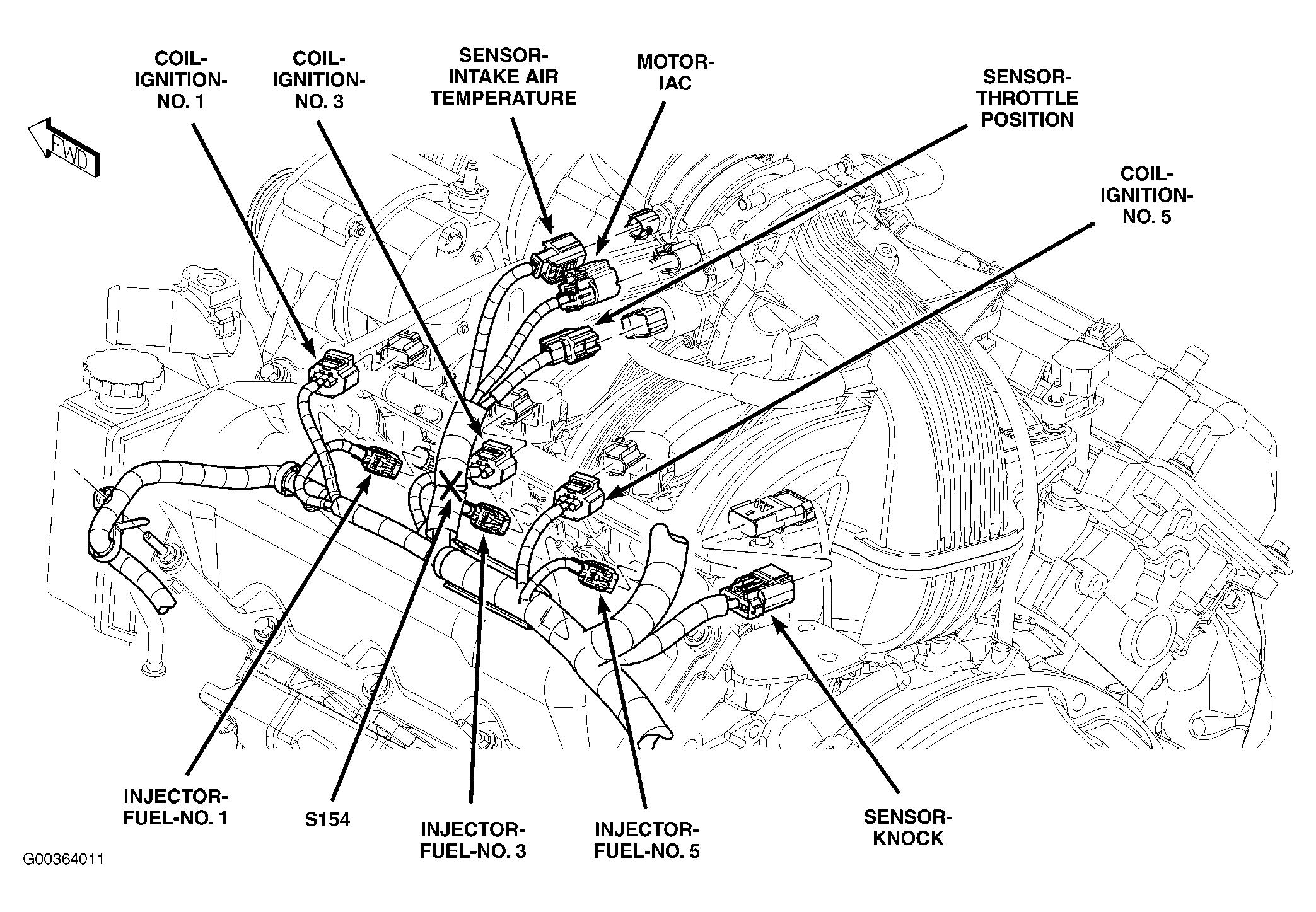

Fig 3: Left Side Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 4: Right Side Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 5: Lower Left Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 6: Lower Right Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 7: Left Side Of Transmission (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 8: Right Side Of Transmission (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 9: Manual Transmission (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 10: Engine Compartment (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 11: Left Side Of Engine Compartment (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 12: Front Of Engine (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 13: Top Of Engine (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 14: Rear Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 15: Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 16: Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 17: Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 18: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 19: Engine To Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 20: Left "A" Pillar
Courtesy of DAIMLERCHRYSLER CORP.
Fig 21: Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 22: Right Front Body
Courtesy of DAIMLERCHRYSLER CORP.
Fig 23: Left Front Body
Courtesy of DAIMLERCHRYSLER CORP.
Fig 24: Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.
Fig 25: Front Doors
Courtesy of DAIMLERCHRYSLER CORP.
Fig 26: Rear Doors
Courtesy of DAIMLERCHRYSLER CORP.
Fig 27: Left Rear Body
Courtesy of DAIMLERCHRYSLER CORP.
Fig 28: Rear Body
Courtesy of DAIMLERCHRYSLER CORP.
Fig 29: Tailgate
Courtesy of DAIMLERCHRYSLER CORP.
Fig 30: Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 31: Rear Body
Courtesy of DAIMLERCHRYSLER CORP.
Fig 32: Roof Light Bar
Courtesy of DAIMLERCHRYSLER CORP.
Fig 33: Left Front Of Engine Compartment (Gas)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 34: Steering Wheel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 35: Right Rear Body
Courtesy of DAIMLERCHRYSLER CORP.
Fig 36: Power Distribution Center
Courtesy of DAIMLERCHRYSLER CORP.

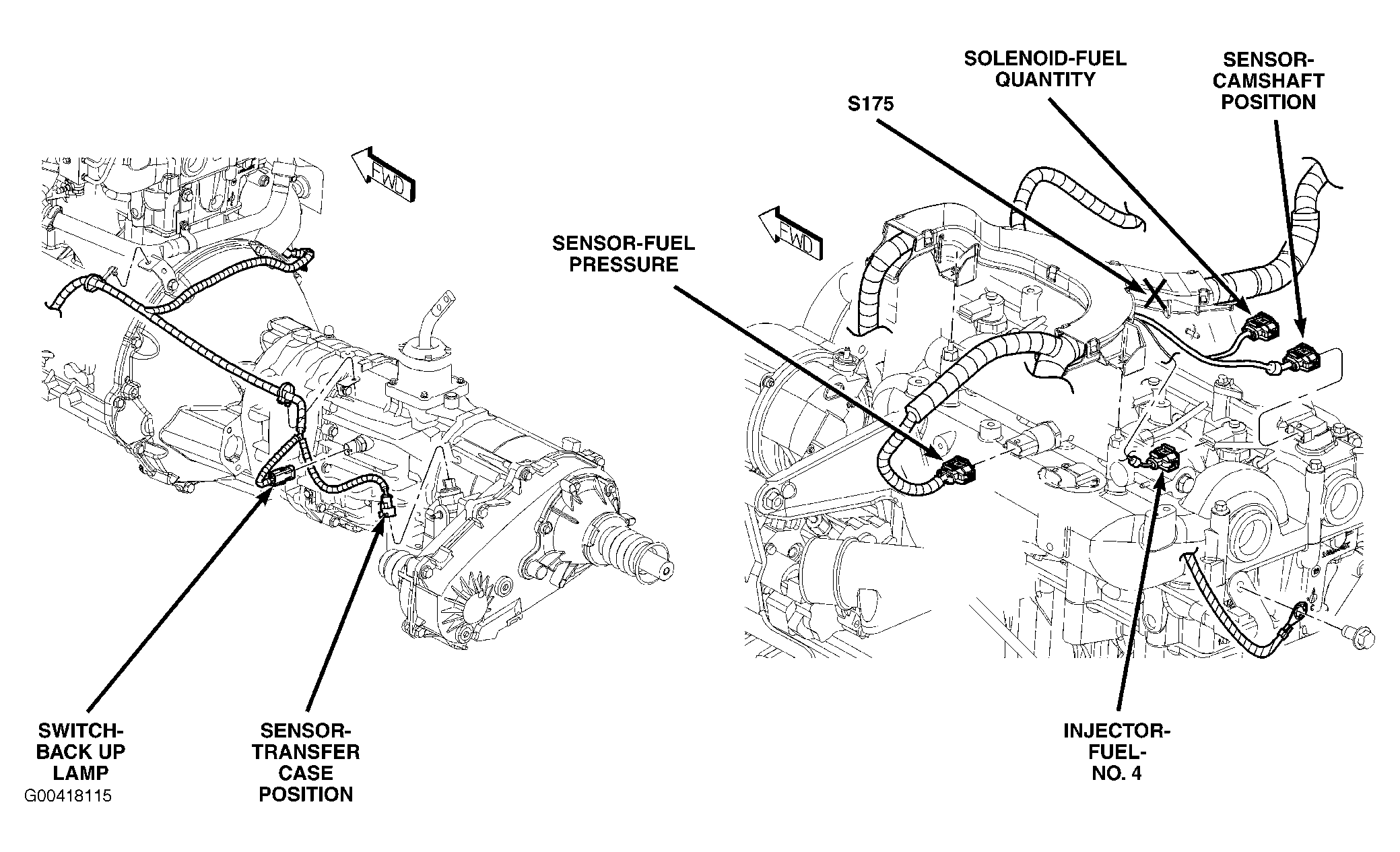

Fig 37: Left Side Of Engine/Transmission (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.

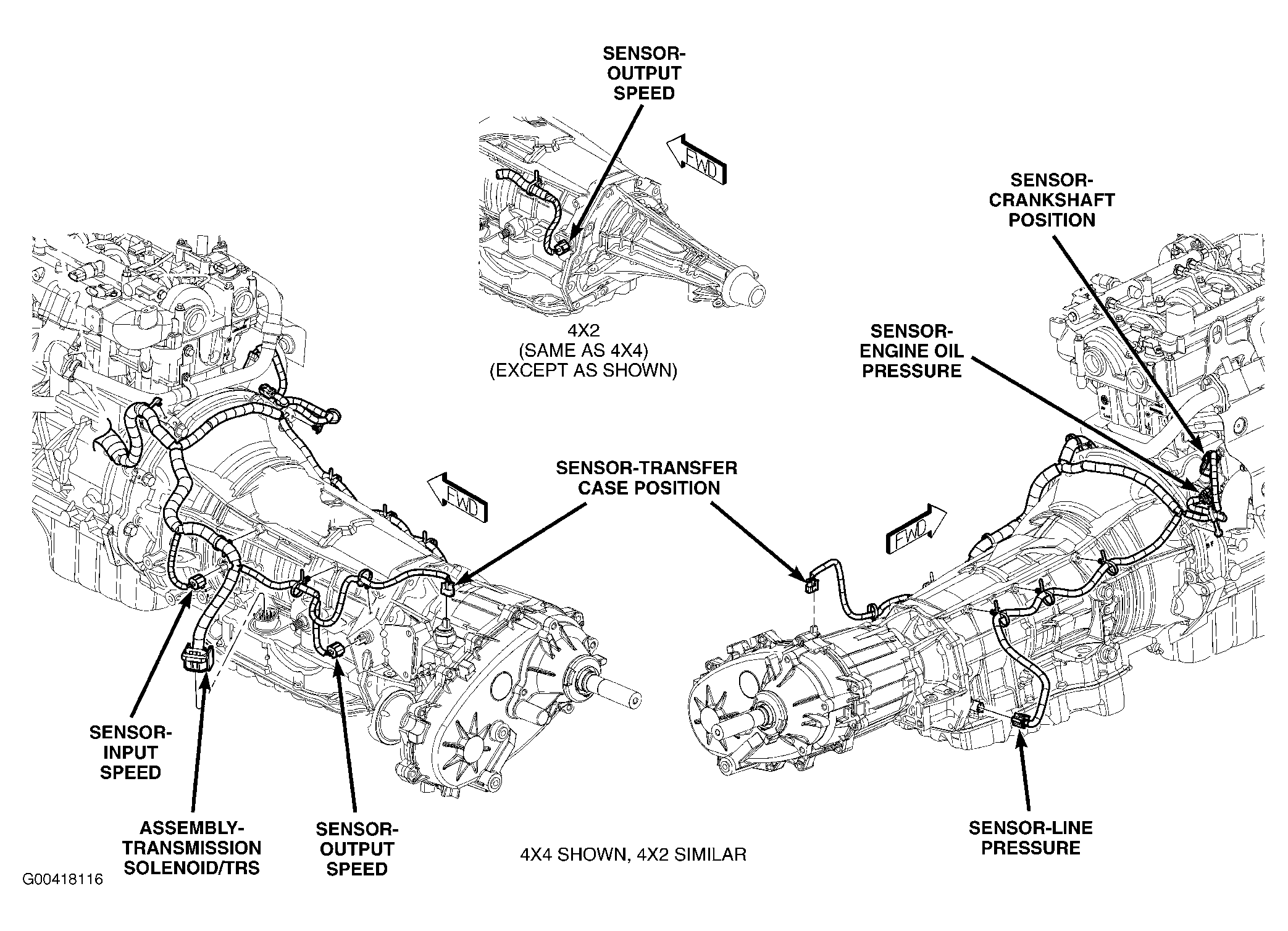

Fig 38: Automatic Transmission (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.

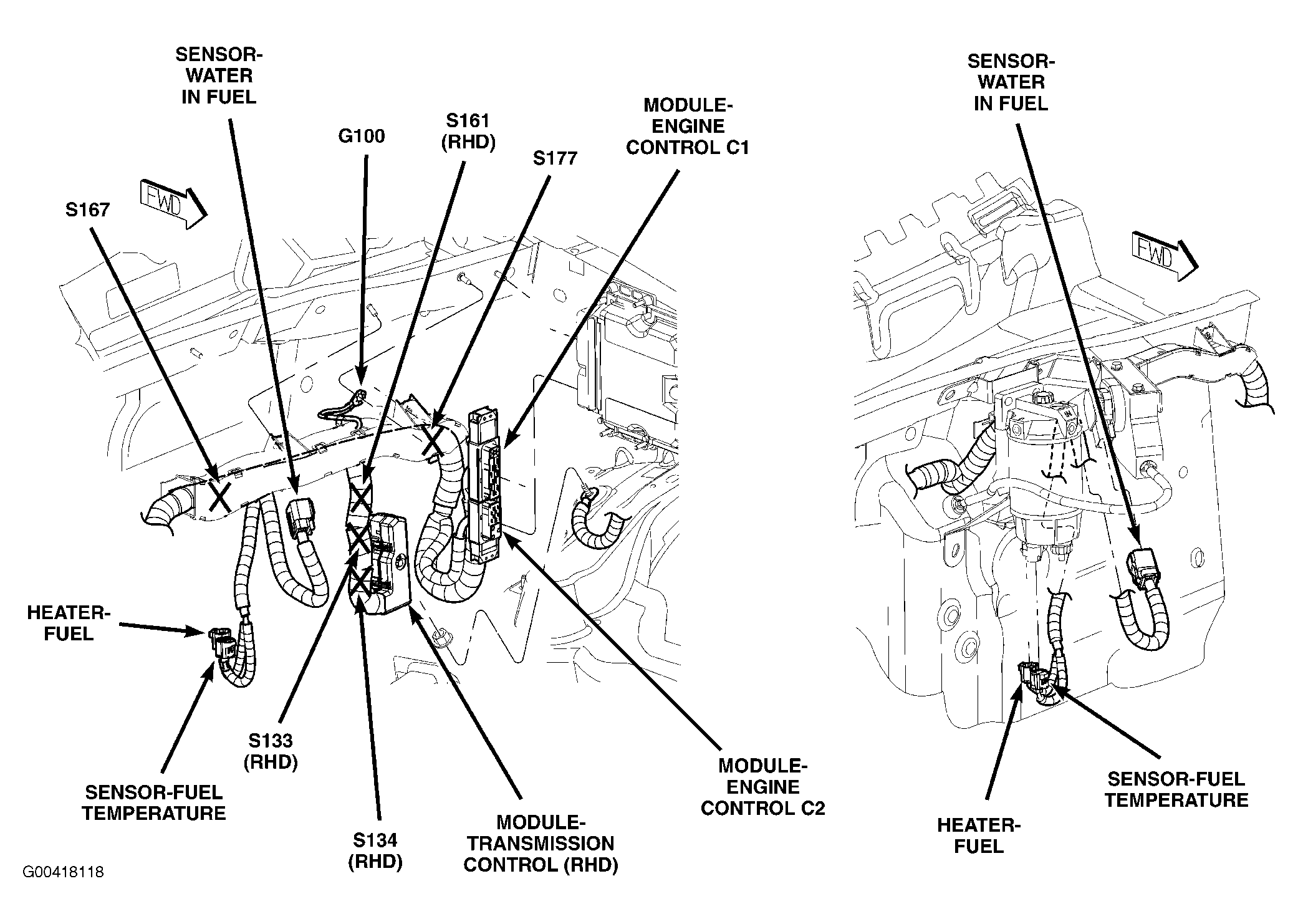

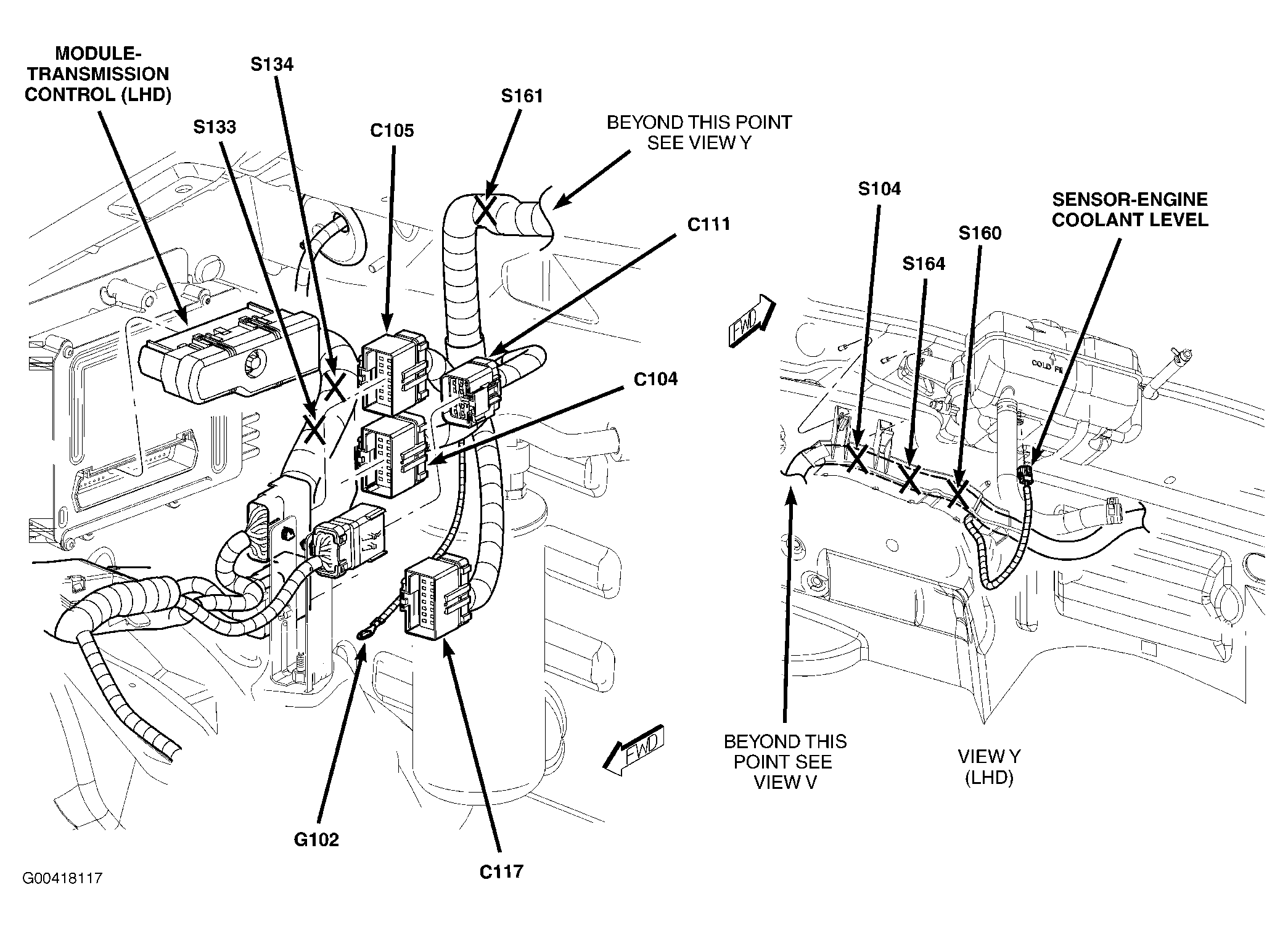

Fig 39: Engine Compartment (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 40: Engine Compartment (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.

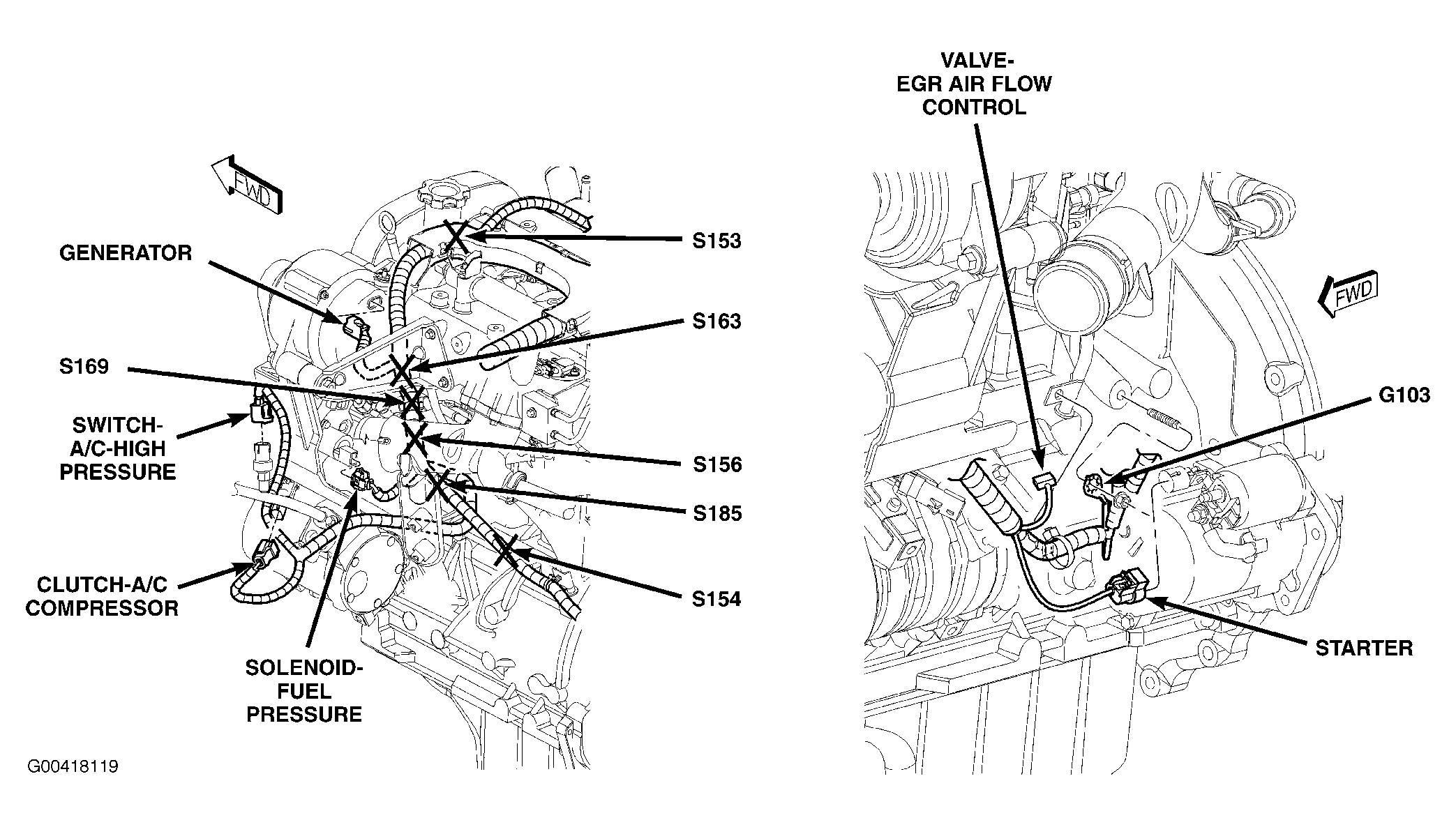

Fig 41: Left Side Of Engine (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 42: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
