Speed Control Servo - Black 4 Way

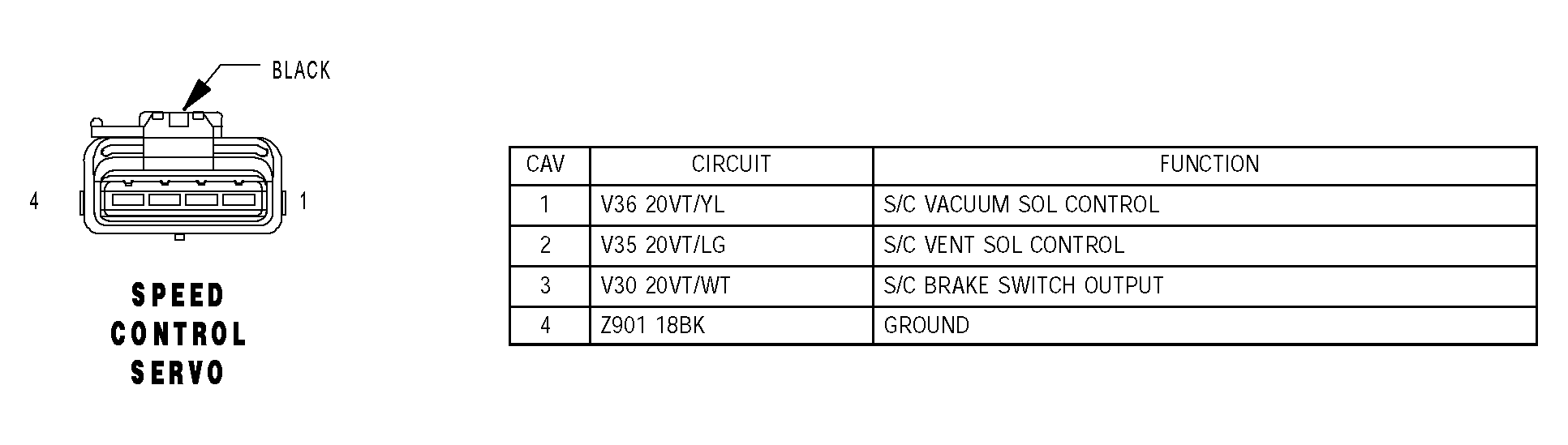

Fig 1: Identifying Speed Control Servo Connector Terminal - Black 4 Way
G04550632Courtesy of DAIMLERCHRYSLER CORP.
