Jeep
>>
2005
>>
Liberty Limited, 2.8 5, Part Time
>>
Repair and Diagnosis
>>
Body & Frame
>>
Body, Cab Control Systems
>>
Body Diagnostic Procedures
>>
Schematic Diagrams
>>
Telecommunications
>>
Hands Free Module
Hands Free Module

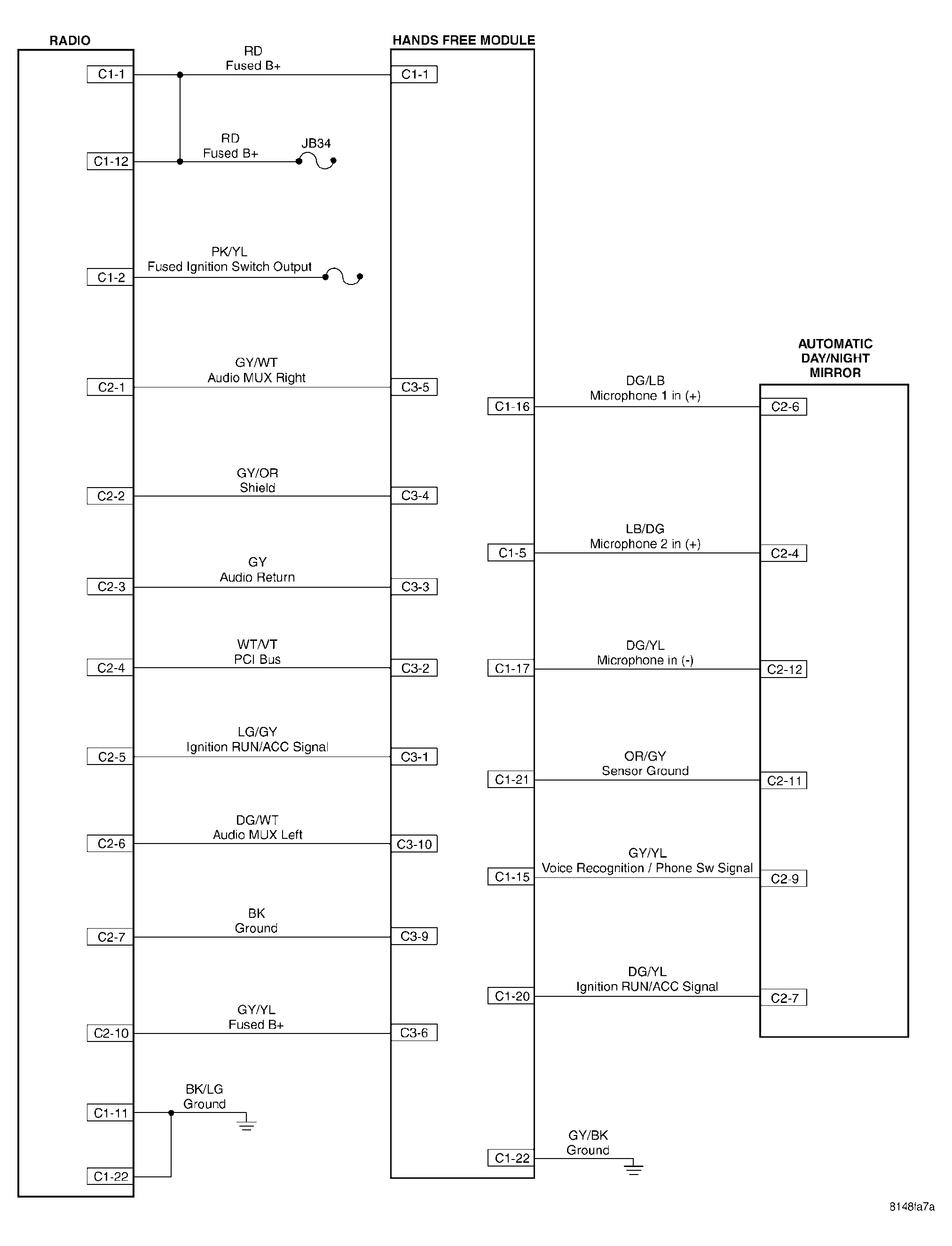

Fig 1: Schematic Diagram - Hands Free Module
Courtesy of DAIMLERCHRYSLER CORP.
