Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

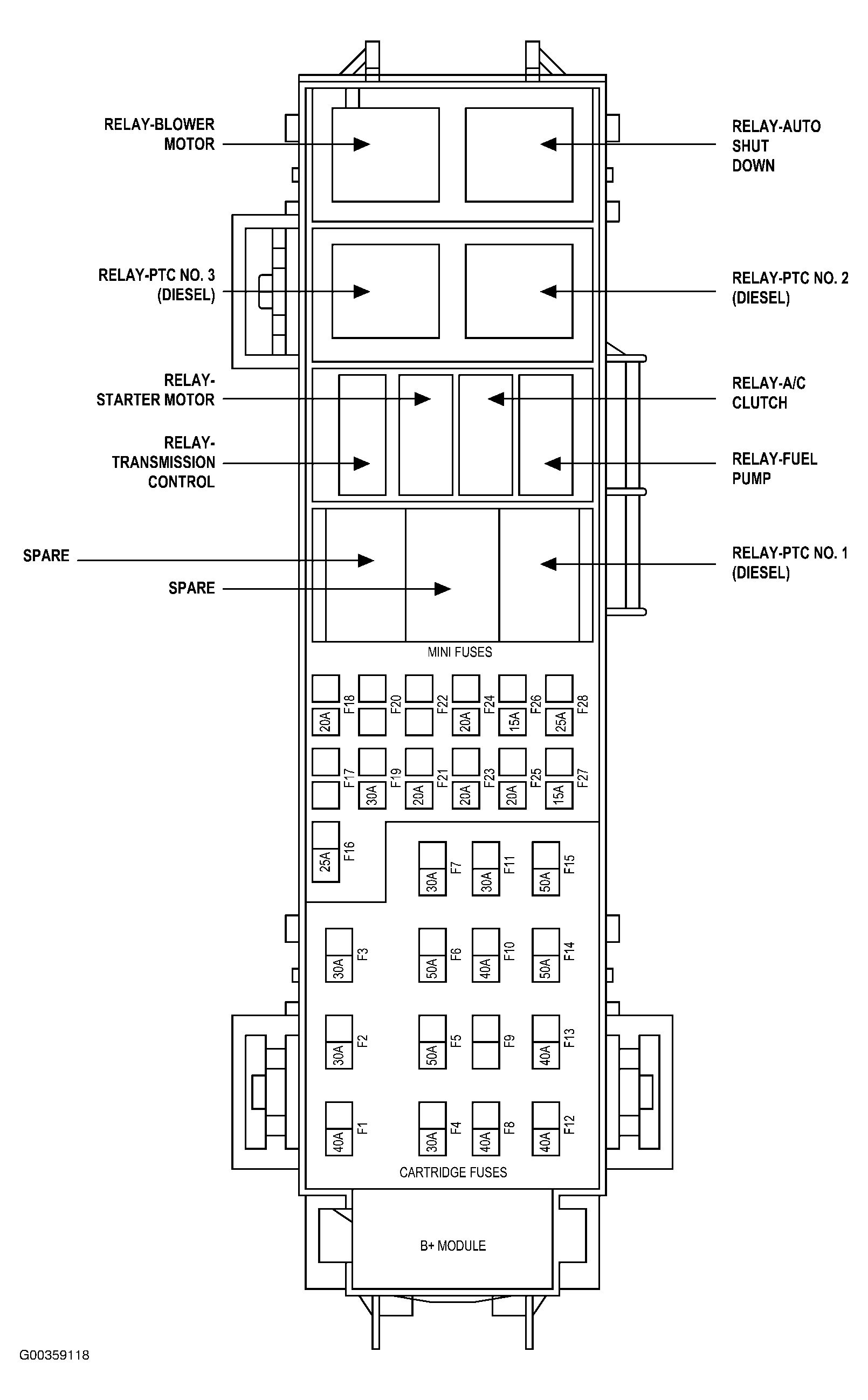

Fig 1: Power Distribution Center
Courtesy of DAIMLERCHRYSLER CORP.
Fig 2: Integrated Power Module
Courtesy of DAIMLERCHRYSLER CORP.

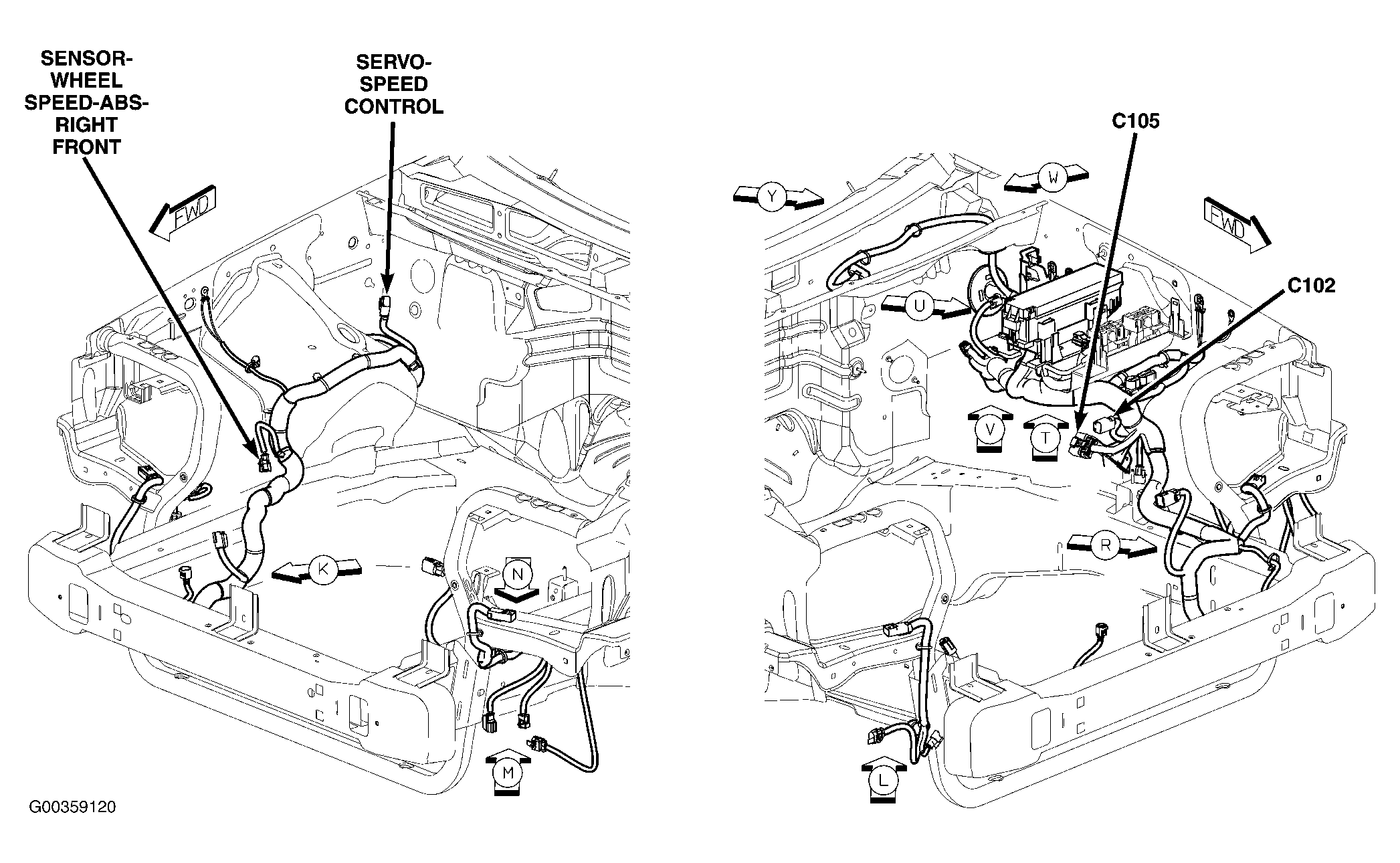

Fig 3: Left/Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

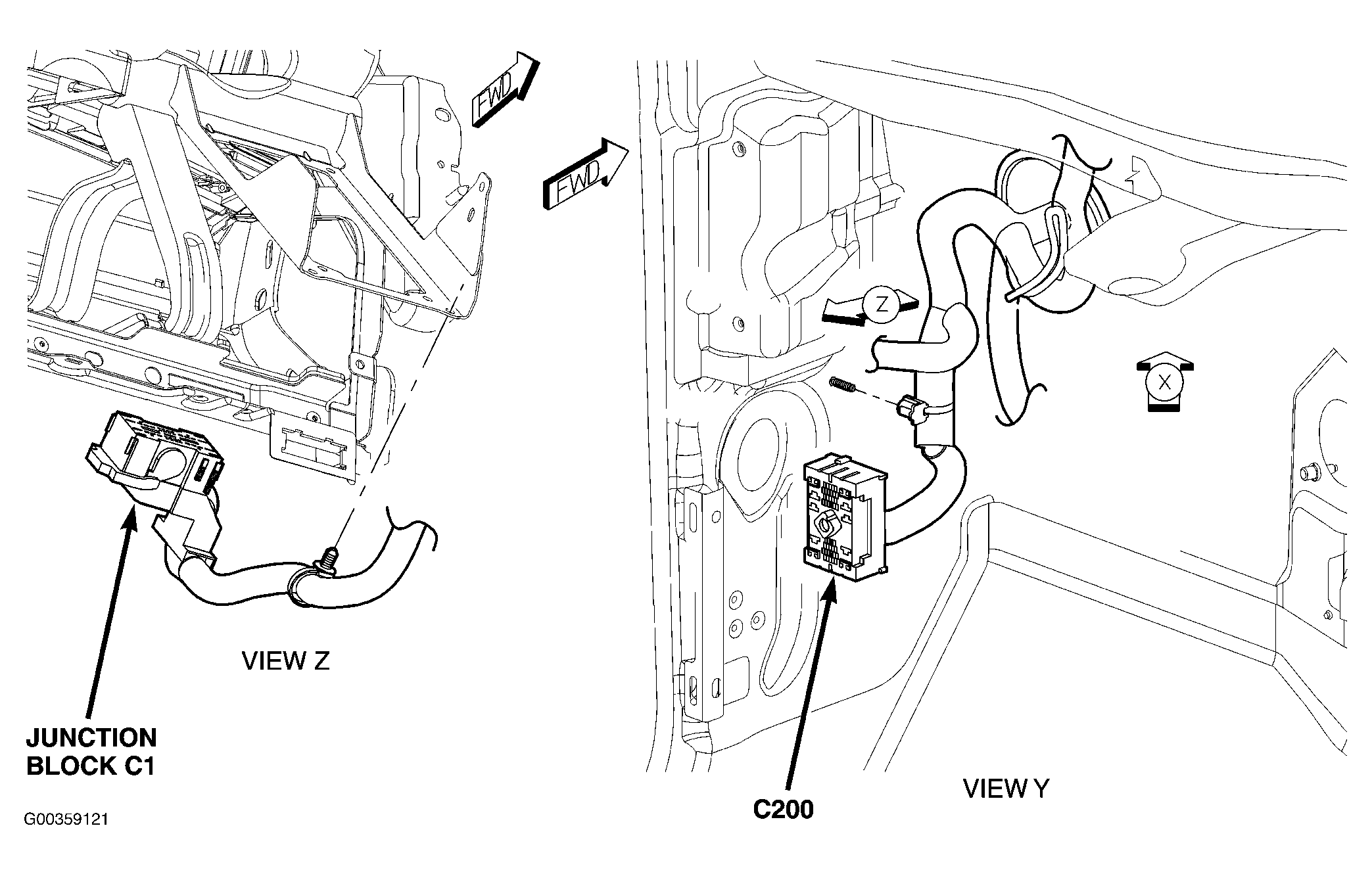

Fig 4: Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 5: Lower Left Side Of Dash (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 6: Lower Left Side Of Dash (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

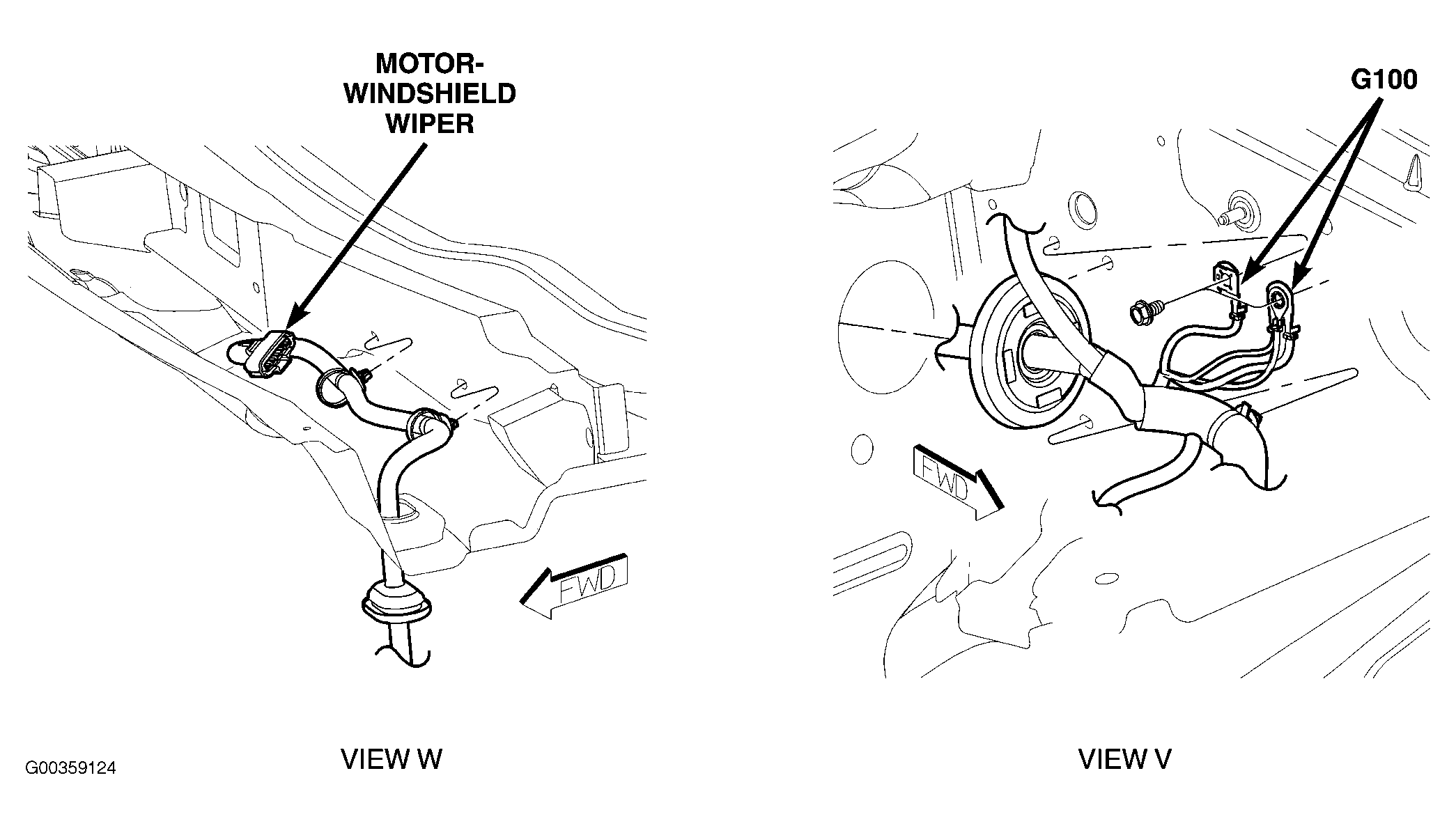

Fig 7: Left Rear Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 8: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 9: Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

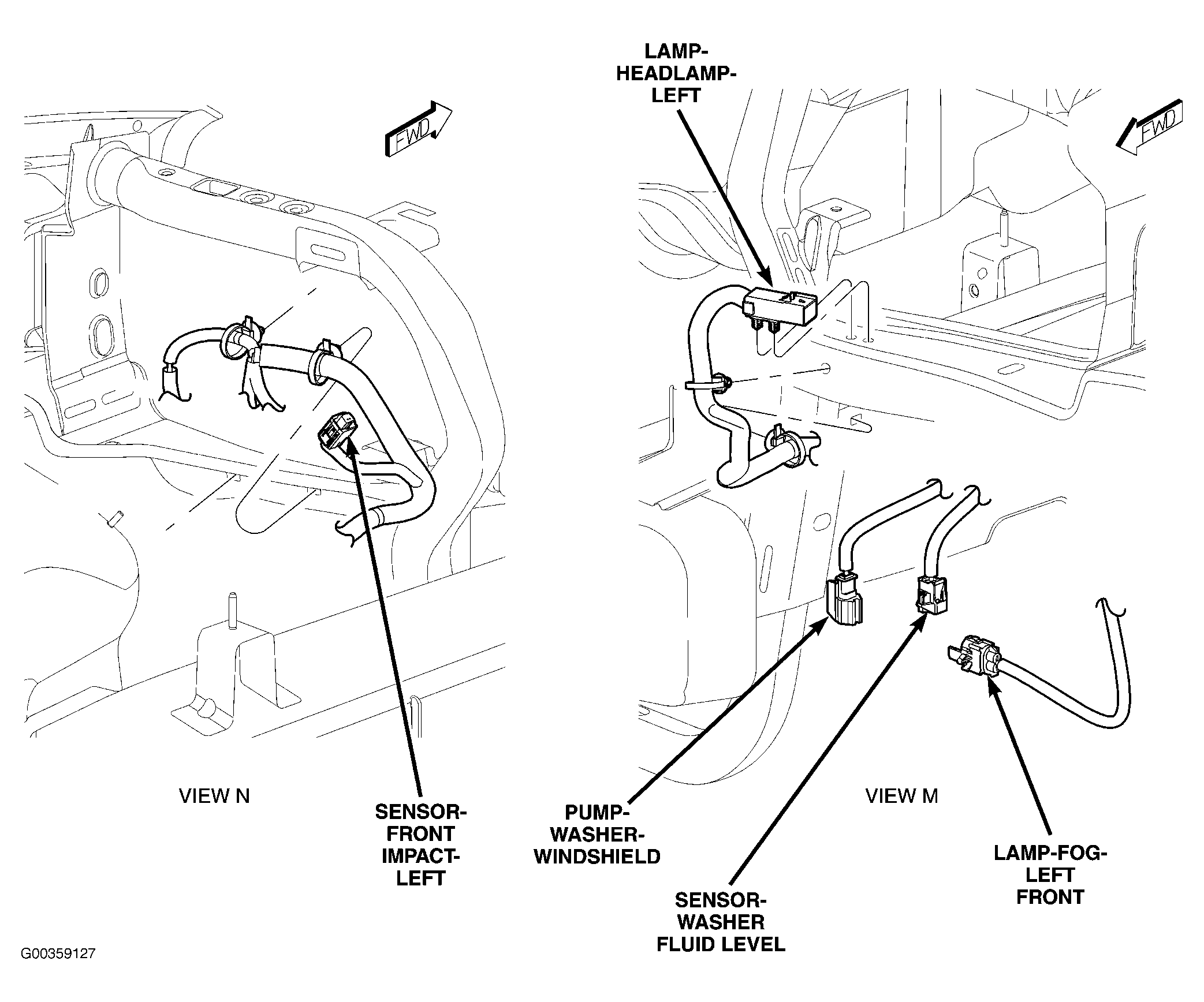

Fig 10: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 11: Right Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

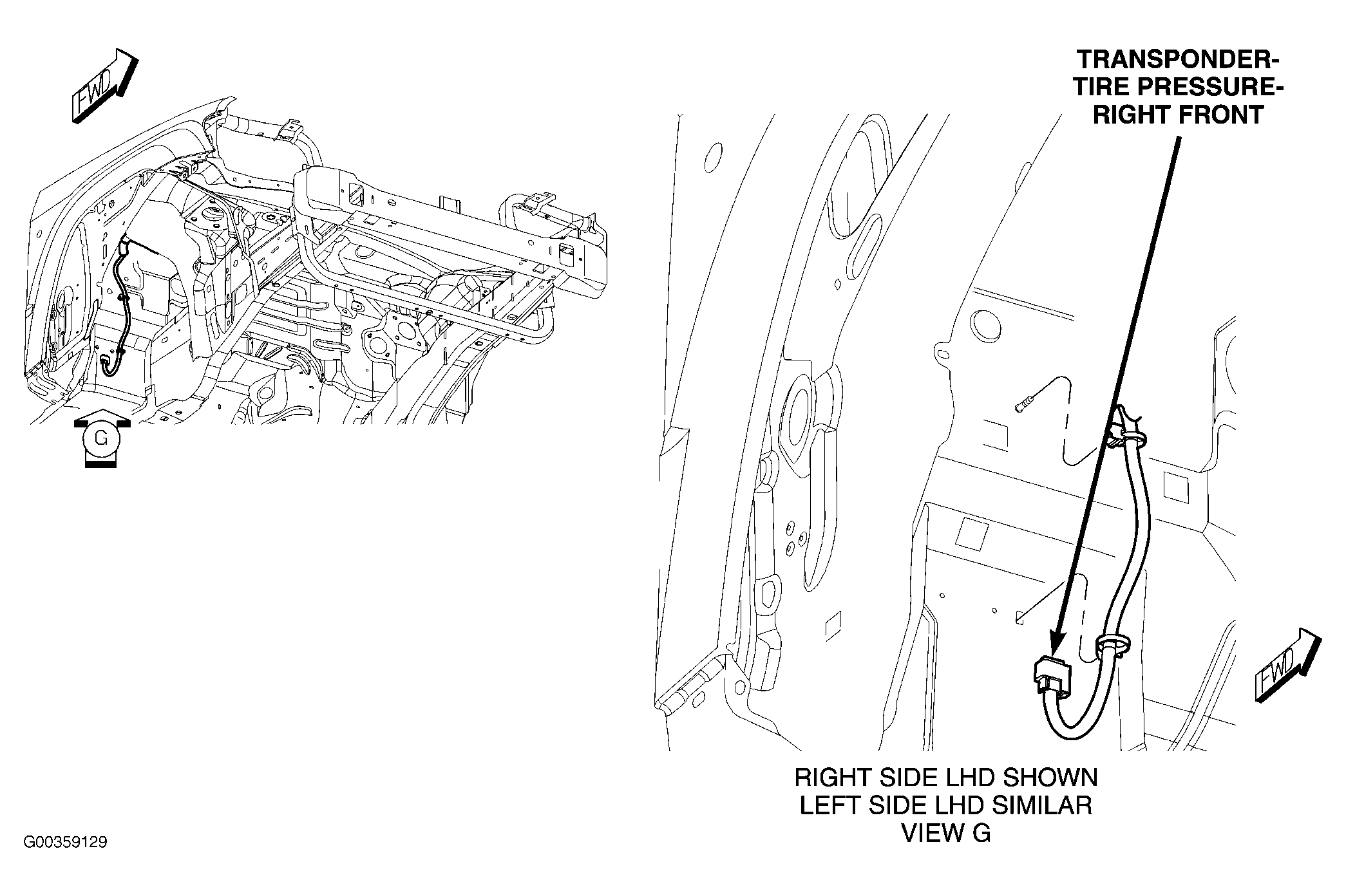

Fig 12: Right Front Wheelwell
Courtesy of DAIMLERCHRYSLER CORP.
Fig 13: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 14: Left Side Of Engine Compartment (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 15: Generator & Starter (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 16: Front Of Engine (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 17: Right Side Of Engine (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 18: Left Side Of Engine (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 19: Right Side Of Engine (3.7L & 4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 20: Engine/Transmission (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 21: Engine/Transmission (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 22: Right Side Of Engine/Transmission (4.7L)
Courtesy of DAIMLERCHRYSLER CORP.

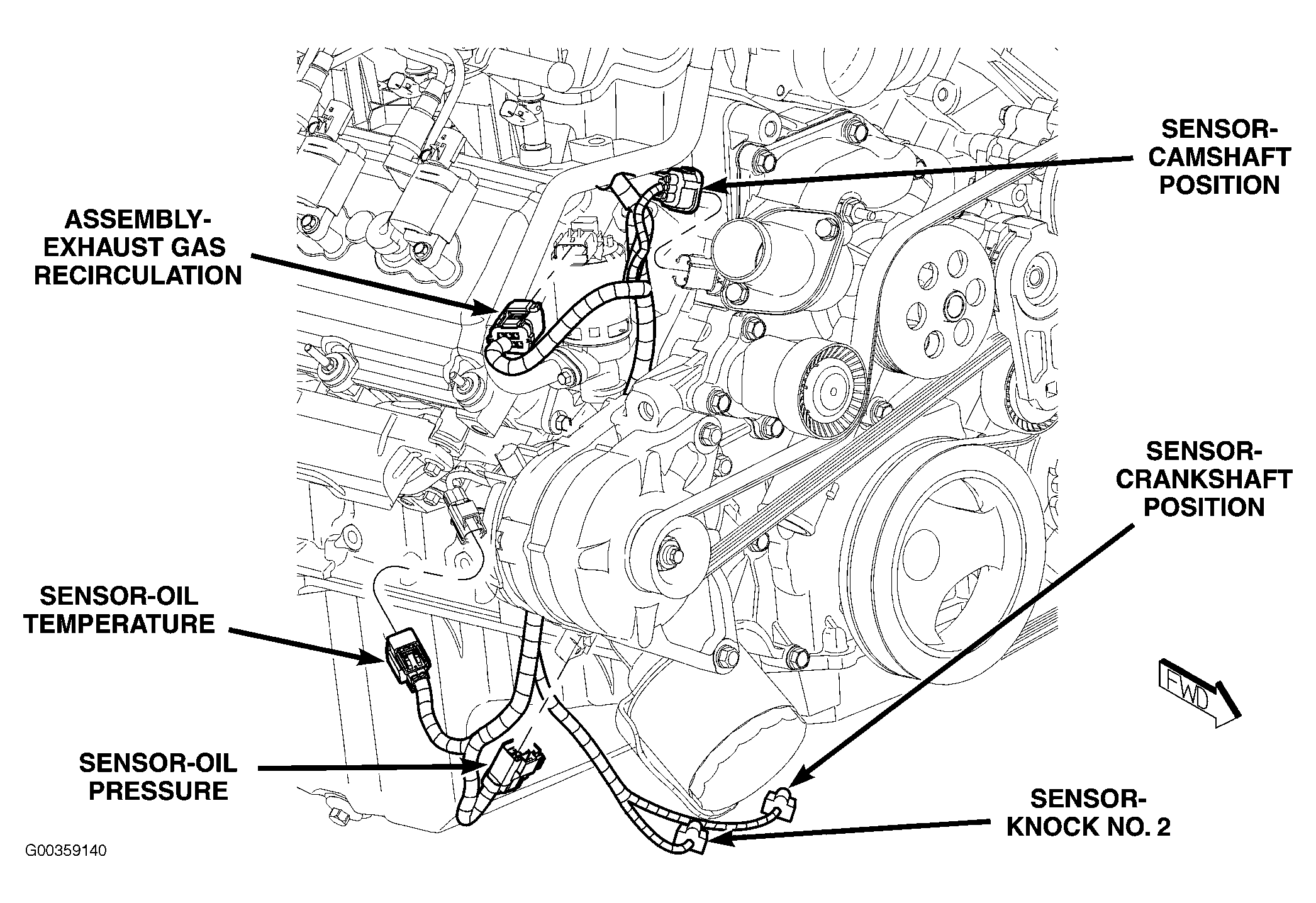

Fig 23: Right Front Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

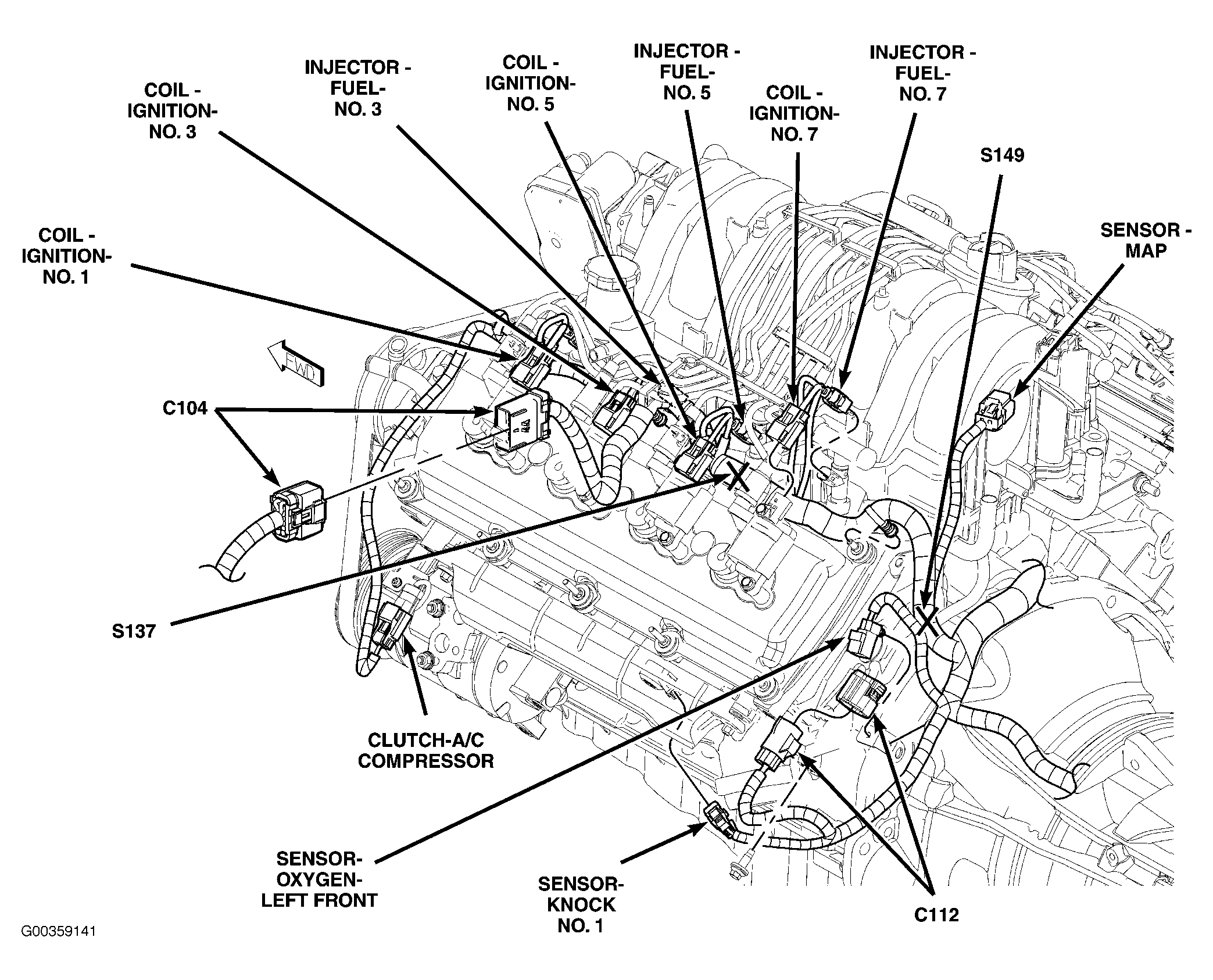

Fig 24: Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 25: Right Side Of Engine (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 26: Engine/Transmission (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 27: Transmission (5.7L)
Courtesy of DAIMLERCHRYSLER CORP.

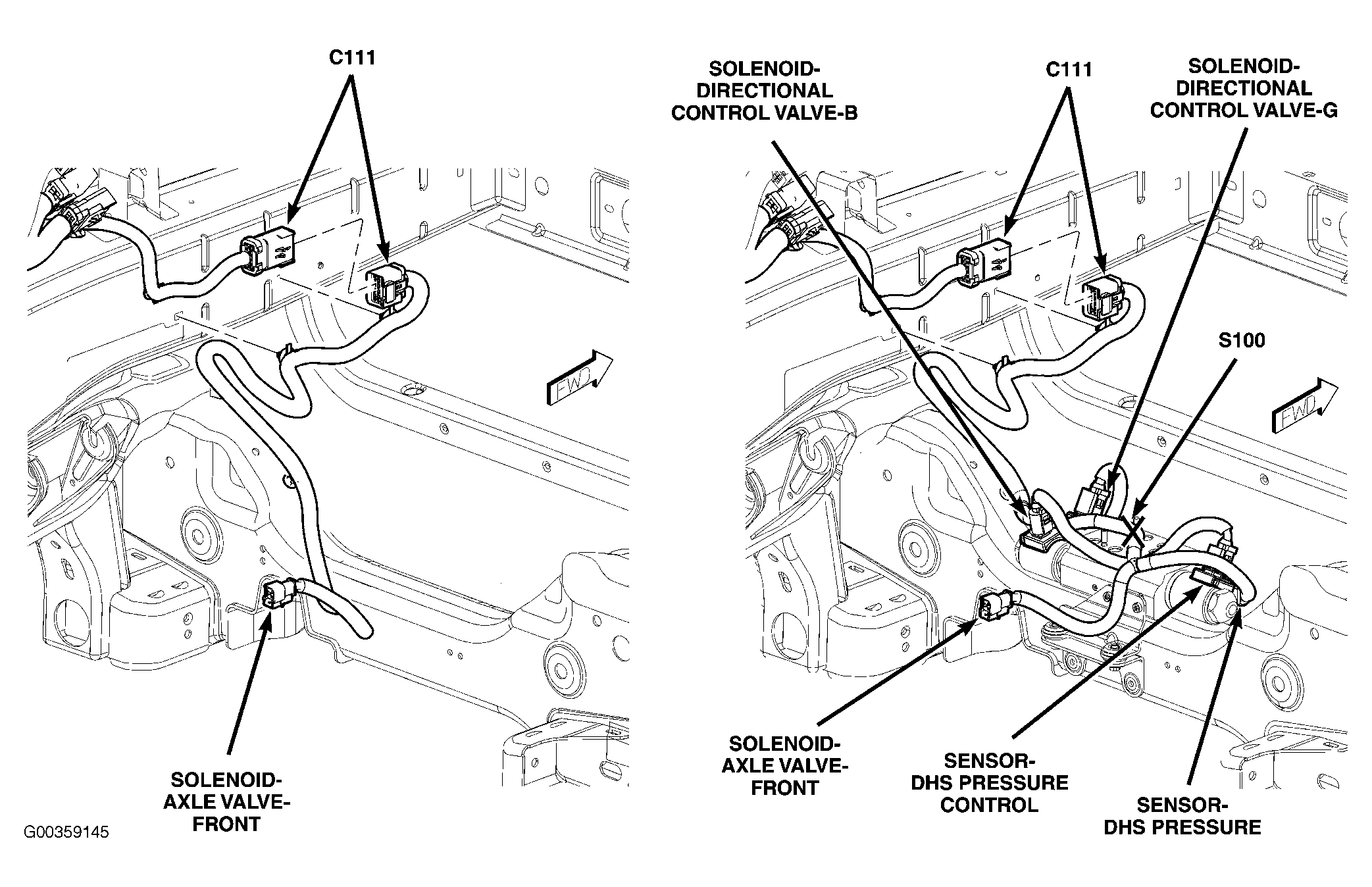

Fig 28: Front Of Frame
Courtesy of DAIMLERCHRYSLER CORP.
Fig 29: Left Side Of HVAC Unit
Courtesy of DAIMLERCHRYSLER CORP.
Fig 30: Right Side Of HVAC Unit
Courtesy of DAIMLERCHRYSLER CORP.
Fig 31: Lower Left Side Of Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 32: Left Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 33: Right Kick Panel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 34: Steering Wheel
Courtesy of DAIMLERCHRYSLER CORP.
Fig 35: "A" Pillar
Courtesy of DAIMLERCHRYSLER CORP.
Fig 36: Left Rear Of Headliner
Courtesy of DAIMLERCHRYSLER CORP.
Fig 37: Rear Of Headliner
Courtesy of DAIMLERCHRYSLER CORP.
Fig 38: Shift Assembly
Courtesy of DAIMLERCHRYSLER CORP.
Fig 39: Center Console
Courtesy of DAIMLERCHRYSLER CORP.
Fig 40: Left Front Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 41: Right Side Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 42: Left Side Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 43: Left Rear Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 44: Right Rear Of Passenger Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 45: Driver Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 46: Passenger Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 47: Passenger Seat
Courtesy of DAIMLERCHRYSLER CORP.
Fig 48: Driver Door
Courtesy of DAIMLERCHRYSLER CORP.
Fig 49: Passenger Door
Courtesy of DAIMLERCHRYSLER CORP.
Fig 50: Rear Door
Courtesy of DAIMLERCHRYSLER CORP.

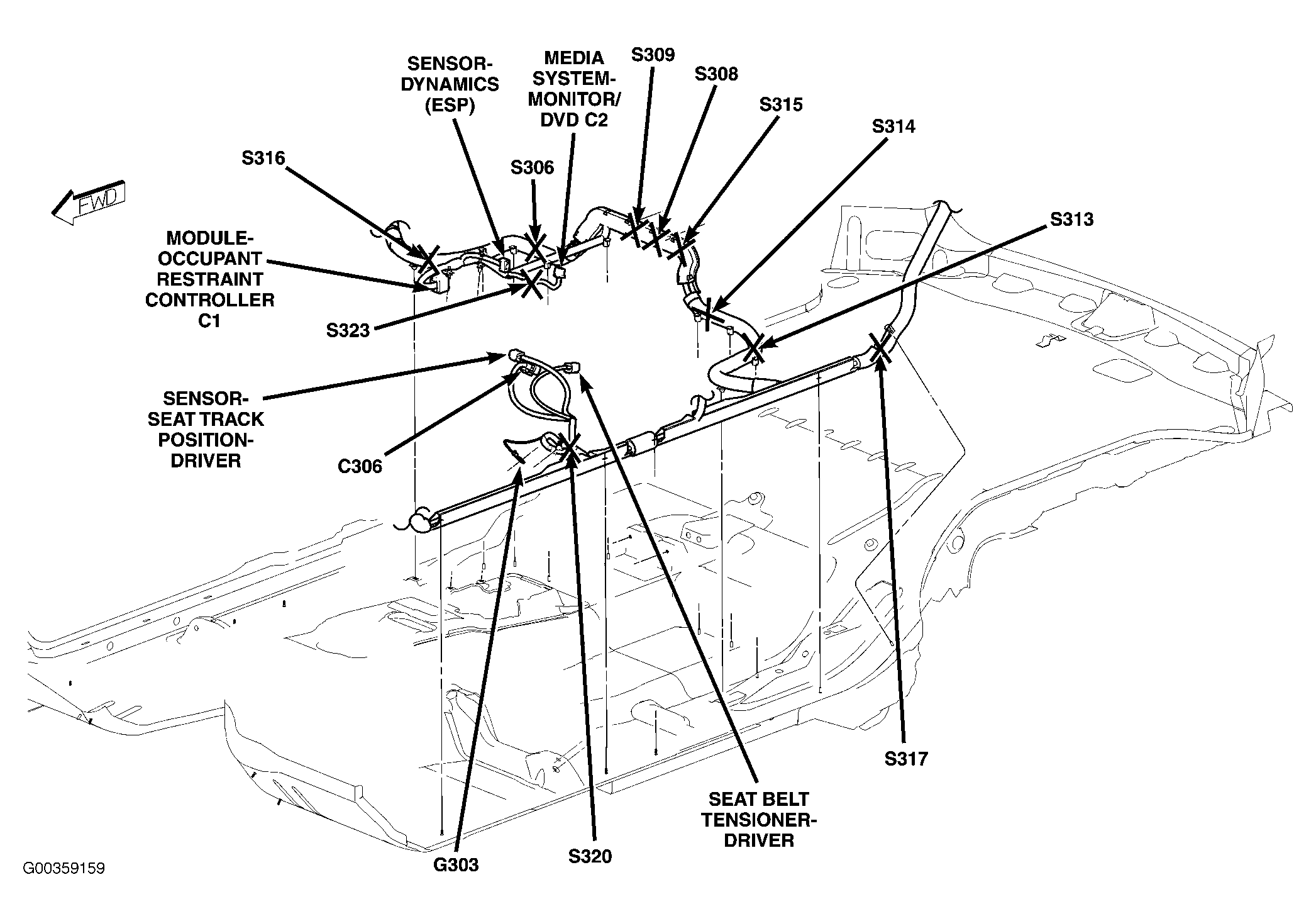

Fig 51: Center Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 52: Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 53: Rear Of Chassis
Courtesy of DAIMLERCHRYSLER CORP.
Fig 54: Left Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 55: Right Rear Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 56: Center Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 57: Left Front Of Vehicle
Courtesy of DAIMLERCHRYSLER CORP.
Fig 58: Liftgate
Courtesy of DAIMLERCHRYSLER CORP.
Fig 59: Rear Bumper
Courtesy of DAIMLERCHRYSLER CORP.
Fig 60: Transmission Control Module Location - 3.7L Vehicles
Courtesy of CHRYSLER GROUP, LLC
Fig 61: Locating CKP Sensor - 3.7L/4.7L
Courtesy of DAIMLERCHRYSLER CORP.
Fig 62: Locating CKP Sensor - 5.7L
Courtesy of DAIMLERCHRYSLER CORP.
