Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|
| Blower Motor Resistor Block | Behind lower right side of dash, on HVAC assembly. |

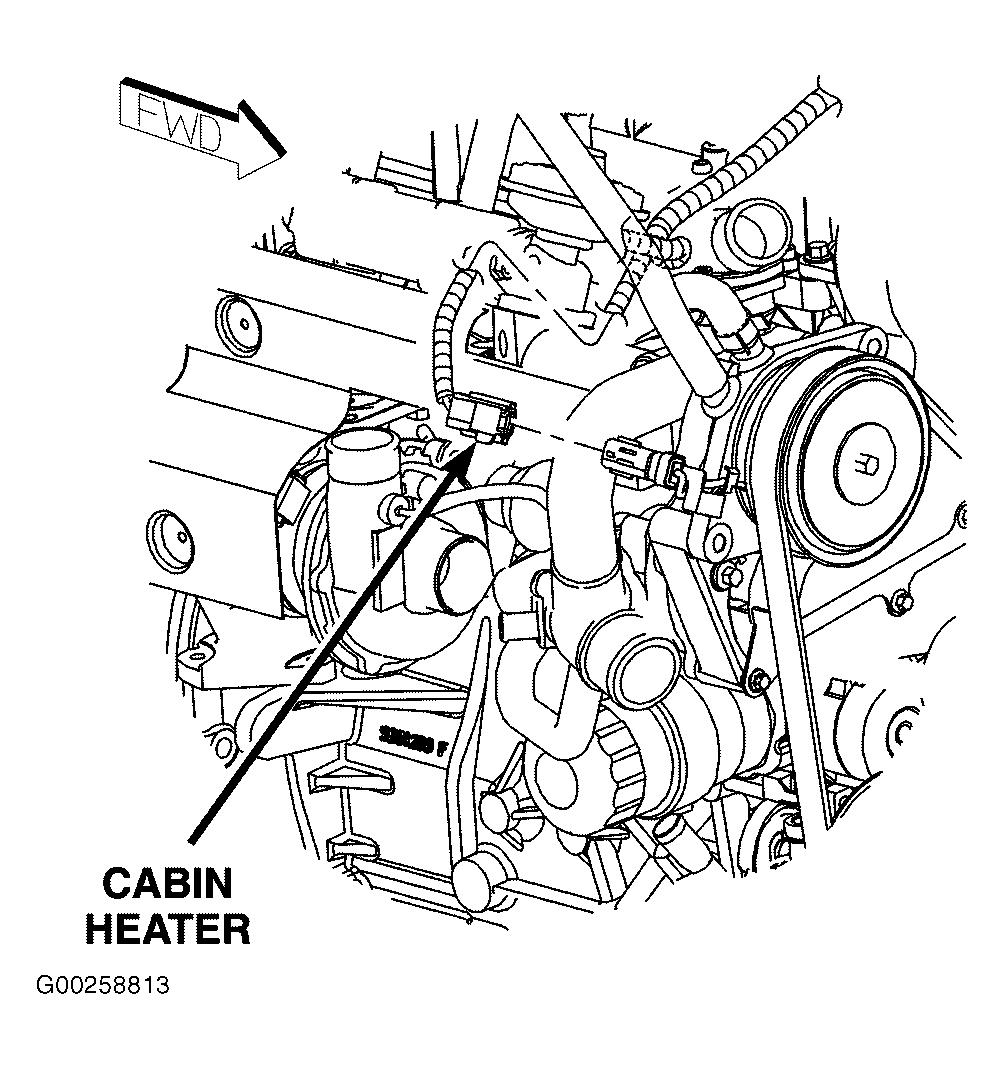

| Cabin Heater (Diesel) | Right front side of engine. See Figure . |
| Coil On Plug No. 1 (3.7L) | Left side of engine. See Figure . |
| Coil On Plug No. 2 (3.7L) | Right side of engine. See Figure . |
| Coil On Plug No. 3 (3.7L) | Left side of engine. See Figure . |
| Coil On Plug No. 4 (3.7L) | Right side of engine. See Figure . |
| Coil On Plug No. 5 (3.7L) | Left side of engine. See Figure . |
| Coil On Plug No. 6 (3.7L) | Right side of engine. See Figure . |
| Data Link Connector | Behind left center of dash. |
| Driver Seat Belt Tensioner | At base of left "B" pillar. See Figure . |
| Fuel Heater (Diesel) | Left rear of engine compartment. See Figure . |
| Generator (Diesel) | Left front of engine. See Figure . |
| High Note Horn | Behind left headlight. See Figure . |
| Left Curtain Airbag Squib | Left "B" pillar. See Figure . |
| Low Note Horn | Behind left headlight. See Figure . |
| Radio Choke | Behind lower left center of dash. |
| Rear Window Defogger | Rear window. See Figure . |
| Right Curtain Airbag Squib | Right "B" pillar. See Figure . |
| Siren | Right front of engine compartment. See Figure . |
| Trailer Tow Connector | Below center of rear bumper. See Figure . |
