Power Seat Switch Test

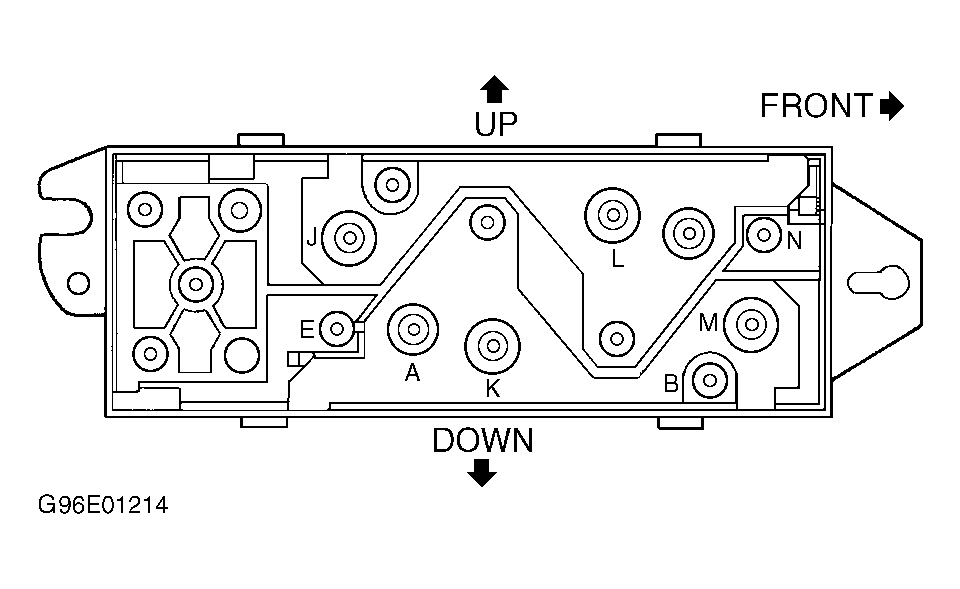

Remove power seat switch. See POWER SEAT SWITCH under REMOVAL & INSTALLATION. Check continuity between specified power seat switch terminals. See POWER SEAT SWITCH CONTINUITY table. See Fig 1. Continuity should exist between specified terminals. If continuity is not as specified, replace power seat switch. If continuity is as specified, perform POWER SEAT TRACK TEST under SYSTEM TESTS.
POWER SEAT SWITCH CONTINUITY
| Switch & Position | Continuity Between Terminals | ||
|---|---|---|---|
| Driver Switch | |||
| Off | B & E; B & J; B & K; B & L; B & M; B & N | ||
| Vertical | |||
| Up | A & J; A & M; B & E; B & N | ||
| Down | A & E; A & N; B & J; B & M | ||
| Horizontal | |||
| Forward | A & L; B & K | ||
| Rearward | A & K; B & L | ||
| Front Tilt | |||
| Up | A & M; B & N | ||
| Down | A & N; B & M | ||
| Rear Tilt | |||
| Up | A & J; B & E | ||
| Down | A & E; B & J | ||
| Passenger Switch | |||
| Off | A & E; A & J; A & K; A & L; A & M; A & N | ||
| Vertical | |||
| Up | A & J; A & N; B & E; B & M | ||
| Down | A & E; A & M; B & J; B & N | ||
| Horizontal | |||
| Forward | A & L; B & K | ||
| Rearward | A & K; B & L | ||
| Front Tilt | |||
| Up | A & N; B & M | ||
| Down | A & M; B & N | ||
| Rear Tilt | |||
| Up | A & J; B & E | ||
| Down | A & E; B & J | ||
