Electrical Component Locator: Splices
SPLICES LOCATION
| Component | Location |
|---|---|
| S100 | Near breakout for power distribution center eyelet. |

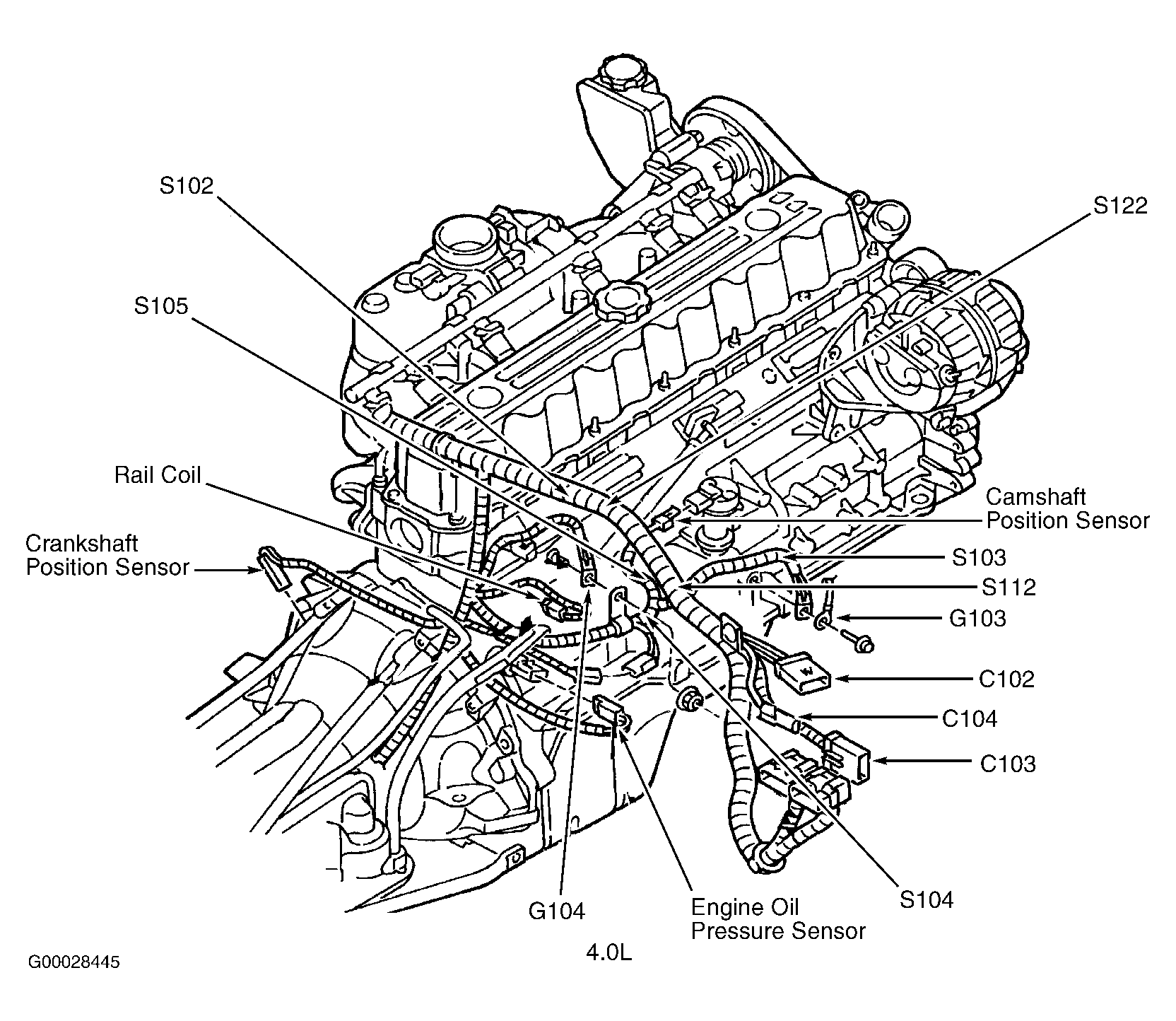

| S102 (4.0L) | Near breakout for rail coil. See Figure. |
| S102 (4.7L) | Near breakout for rail coil. |
| S103 (4.0L) | Near breakout for oxygen sensor 1/1 upstream. See Figure. |
| S103 (4.7L) | Near breakout for engine oil pressure switch. |
| S104 (4.0L) | Near breakout for G104. See Figure. |

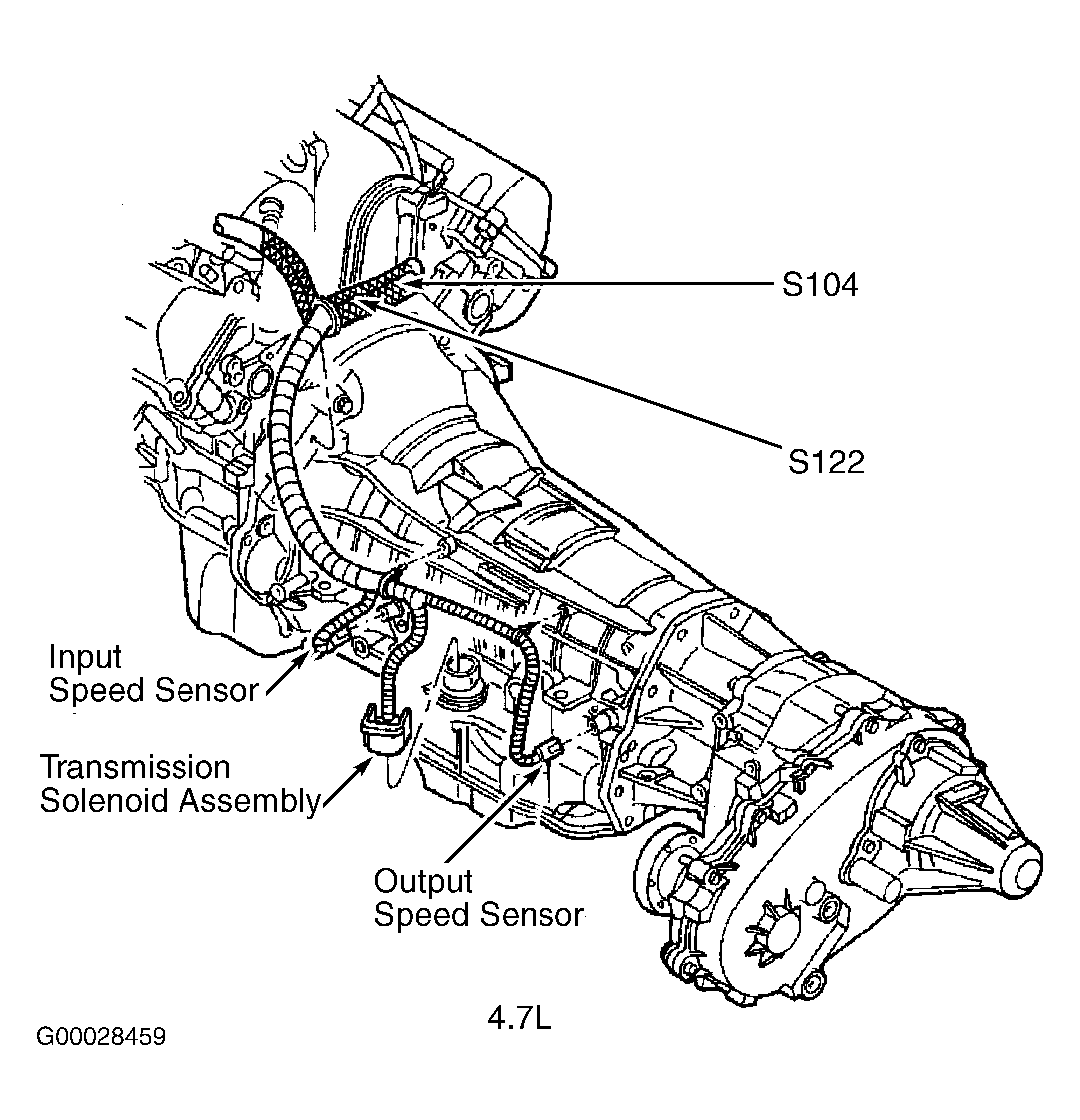

| S104 (4.7L) | Near breakout for oxygen sensors. See Figure. |
| S105 (4.0L) | Near breakout for crankshaft position sensor. See Figure. |

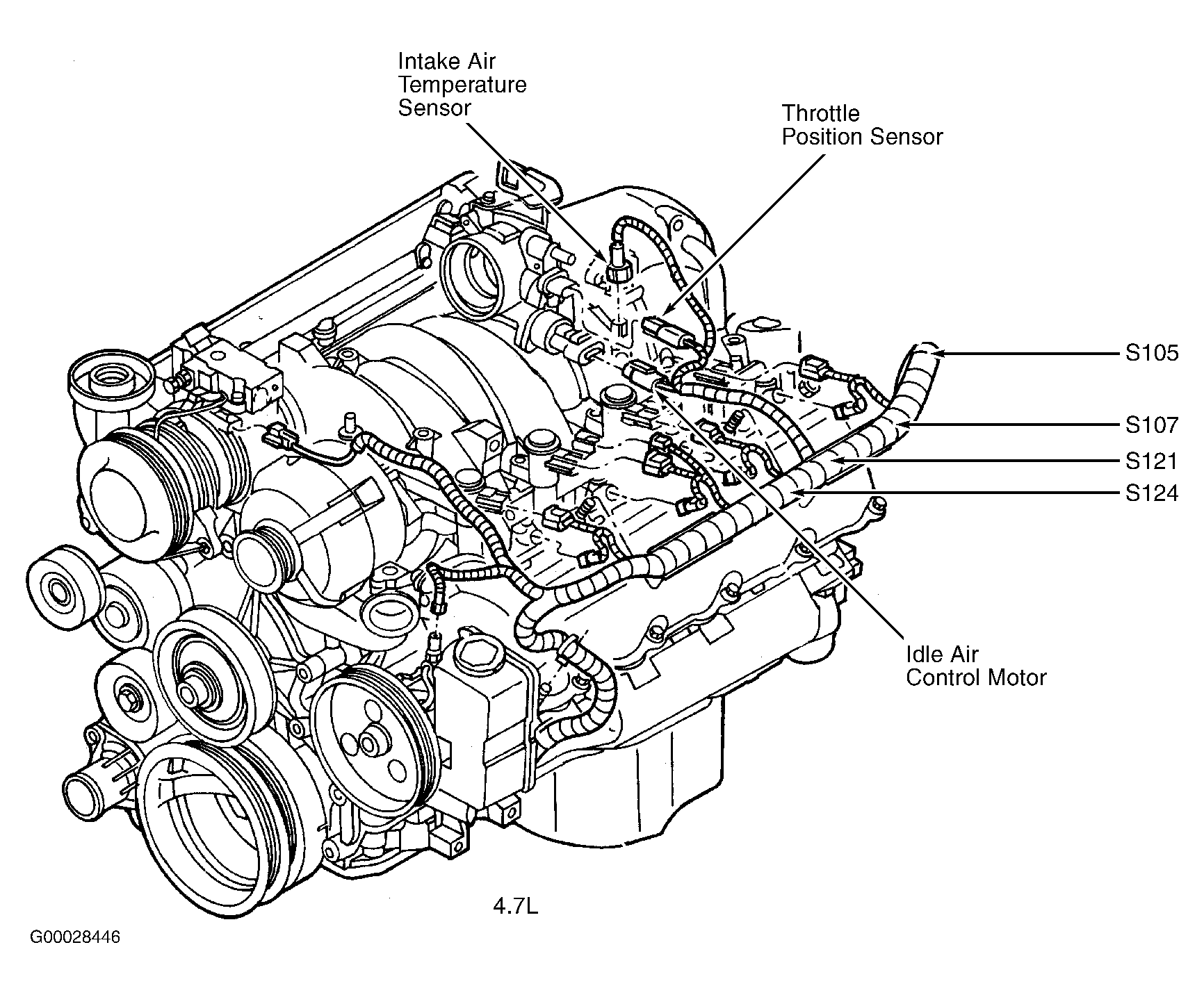

| S105 (4.7L) | Near breakout for fuel injector No. 7. See Figure. |

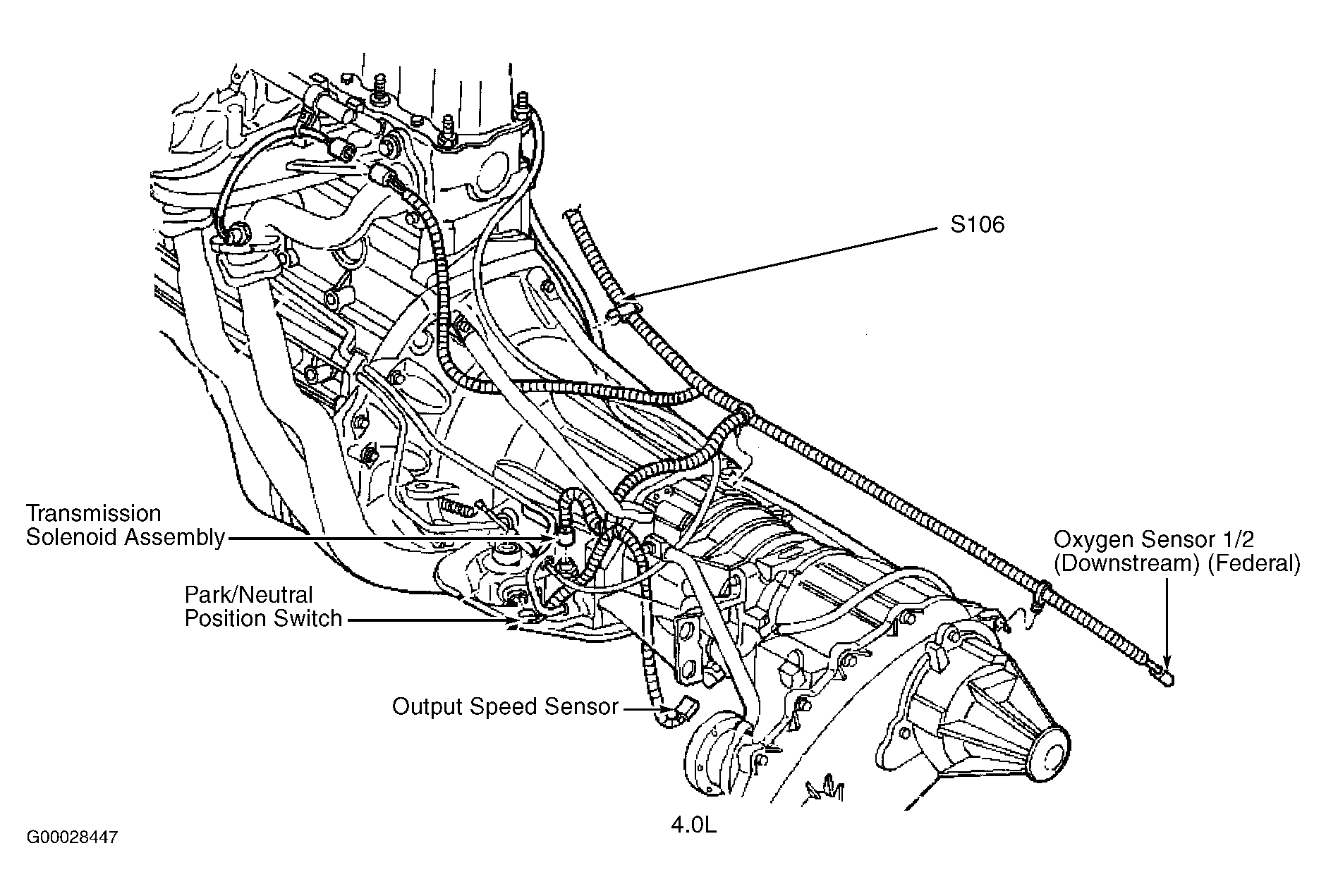

| S106 (4.0L) | In breakout for oxygen sensors. See Figure. |
| S106 (4.7L) | Right rear of engine compartment. |
| S107 (4.0L) | Near breakout for fuel injector No. 5. See Figure. |
| S107 (4.7L) | Near breakout for fuel injector No. 7. See Figure. |
| S108 (4.0L) | Top of engine, in fuel injector harness. See Figure. |
| S108 (4.7L) | Right rear of engine compartment, near breakout for C102. See Figure. |
| S109 (4.0L) | Near breakout for fuel injector No. 2. See Figure. |
| S109 (4.7L) | Near breakout for coil No. 6. See Figure. |
| S110 | Near breakout for oxygen sensor. |
| S111 (4.0L) | Near breakout for 2/2 downstream oxygen sensor. |
| S111 (4.7L) | In breakout for oxygen sensor. |
| S112 (4.0L) | Near breakout for C102, C103 & C104. See Figure. |
| S112 (4.7L) | Near breakout for fuel injector No. 8. See Figure. |
| S113 | Near breakout for transmission control module. See Figure. |
| S114 | Near breakout for transmission control module. See Figure. |
| S115 | Near breakout for transmission control module. See Figure. |
| S116 | Near breakout for C102, C103 & C104. See Figure. |
| S117 | Near breakout for C102, C103 & C104. See Figure. |
| S118 | Near breakout for fuel injector No. 4. See Figure. |
| S119 | In breakout for crankshaft position sensor. |
| S120 | In breakout for crankshaft position sensor. |
| S121 | Near breakout for idle air control motor. See Figure. |
| S122 (4.0L) | Near breakout for rail coil. See Figure. |
| S122 (4.7L) | Near breakout for oxygen sensors. See Figure. |
| S123 | Near breakout for capacitor. |
| S124 | Near breakout for idle air control motor. See Figure. |
| S125 | Near breakout for powertrain control module C3. |
| S126 | In trough, near breakout for powertrain control module. See Figure. |
| S127 | In trough, near breakout for powertrain control module C3. See Figure. |
| S128 | In trough, near breakout for powertrain control module C3. See Figure. |
| S129 | In trough, near breakout for powertrain control module. See Figure. |
| S130 | In breakout for C102. See Figure. |
| S131 | In trough, near breakout for power distribution center. See Figure. |
| S132 | Between troughs, in right front of engine compartment. See Figure. |
| S133 | Near breakout for battery temperature sensor. See Figure. |

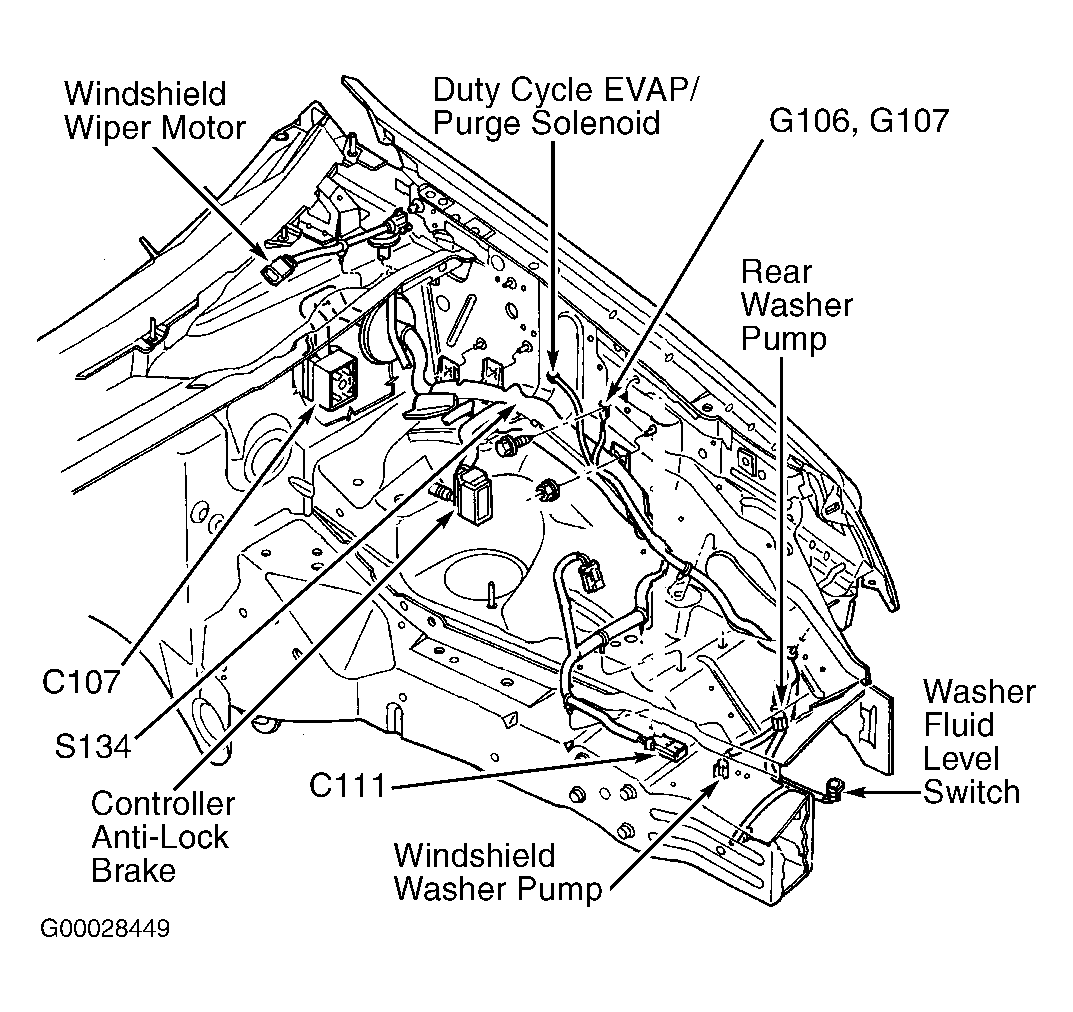

| S134 | In trough, near breakout for anti-lock brake controller. See Figure. |
| S151 | In headlight assembly. |
| S152 | In headlight assembly. |
| S153 | In headlight assembly. |
| S154 | In headlight assembly. |
| S155 | In headlight assembly. |
| S156 | In headlight assembly. |
| S200 | In trough, near breakout for passenger heated seat switch. |
| S201 | In trough, near breakout for front power outlet. |
| S202 | In trough, near breakout for passenger heated seat switch. |
| S203 | In trough, near breakout for cigar lighter. |
| S204 | In trough, near breakout for power connector. |
| S205 | In trough, near breakout for power connector. |
| S206 | In trough, opposite the end of power connector. |
| S207 | In trough, near breakout for radio connectors. |
| S208 | In trough, near breakout for radio connectors. |
| S209 | In trough, near breakout for left courtesy light. |
| S210 | In trough, near breakout for left courtesy light. |
| S211 | In trough, near breakout for left courtesy light. |
| S212 | In trough, near breakout for left courtesy light. |
| S213 | Near breakout for cruise switch No. 1. |
| S214 | Near breakout for cruise switch No. 1. |
| S215 | Near breakout for horn switch. |
| S216 | Near breakout for remote radio switch No. 2. |
| S300 | Near breakout for G304. |
| S301 | In breakout for C304. |
| S302 | In sill trough, near breakout for C307. |
| S303 | In sill trough, near breakout for C307. |
| S303 | In sill trough, near breakout for C307. |
| S304 | In sill trough, near breakout for C307. |
| S305 | In sill trough, near breakout for C307. |
| S306 | Near breakout for C310. |
| S307 | Near breakout for C310. |
| S309 | Between breakout for C310 & left rear light assembly. |
| S310 | Between breakout for C310 & left rear light assembly. |
| S311 | Near breakout for left rear light assembly. |
| S312 | Near breakout for brakelight switch. |
| S313 | Near breakout for brakelight switch. |
| S314 | Near breakout for brakelight switch. |
| S315 | In center spline, near breakout for brakelight switch. |
| S316 | In center spline, trough side. |
| S317 | Between troughs, near breakout for C314. |
| S318 | Between troughs, near breakout for C314. |
| S324 | In breakout for C200. |
| S325 | Near breakout for junction block C5. |
| S326 | Between breakout for C106 & sill trough. |
| S327 | Between breakout for C106 & sill trough. |
| S328 | Between breakout for C106 & sill trough. |
| S329 | In sill trough, near breakout for C303. |
| S330 | Near breakout for C306. |
| S331 | In sill trough, near breakout for C303. |
| S332 | In sill trough, near breakout for C303. |
| S334 | In breakout for power amplifier C2. |
| S336 | Near breakout for driver power window motor. |
| S338 | Near breakout for passenger power window motor. |
| S339 | Near breakout for passenger power window motor. |
| S340 | In breakout for passenger door module C1. |
| S341 | Near breakout for C306. |
| S342 | Near breakout for C306. |
| S345 | Near breakout for left handle courtesy light. |
| S346 | Near breakout for left visor/vanity light. |
| S347 | Near breakout for left visor/vanity light. |
| S349 | Near breakout for automatic day/night mirror. |
| S351 | Near breakout for seat belt switch. |
| S352 | Near breakout for seat belt switch. |
| S353 | Near breakout for driver lumbar switch. |
| S355 | Near breakout for C304 & C306. |
| S356 | In breakout for left rear door lock motor/ajar switch. |
| S357 | In breakout for right rear door lock motor/ajar switch. |
| S360 | In breakout for C302. |
| S361 | In breakout for C302. |
| S362 | In breakout for C200. |
| S363 | In breakout for C200. |
| S368 | Near breakout for power amplifier C1. |
| S370 | Near breakout for sun roof module. |
| S400 | Near rear window defogger ground connector. |
| S401 | Near rear window defogger ground connector. |
| S402 | Near breakout for liftgate flip-up ajar switch. |
| S403 | Near breakout for rear wiper motor. |
| S404 | Near breakout for liftgate lock motor. |
| S405 | In breakout for rear wiper motor. |
| S406 | In breakout for trailer tow right turn relay. |
| S407 | Near breakout for trailer tow left turn relay. |
| S408 | Near breakout for trailer tow circuit breaker. |
| S409 | In breakout for C310. |
| S410 | In breakout for trailer tow connector. |
| S411 | Near breakout for license light No. 1. |
| S412 | In breakout for C312. |
