Test No. 4 - Closed Loop Operational Test
Test No. 4 - Closed Loop Operational Test

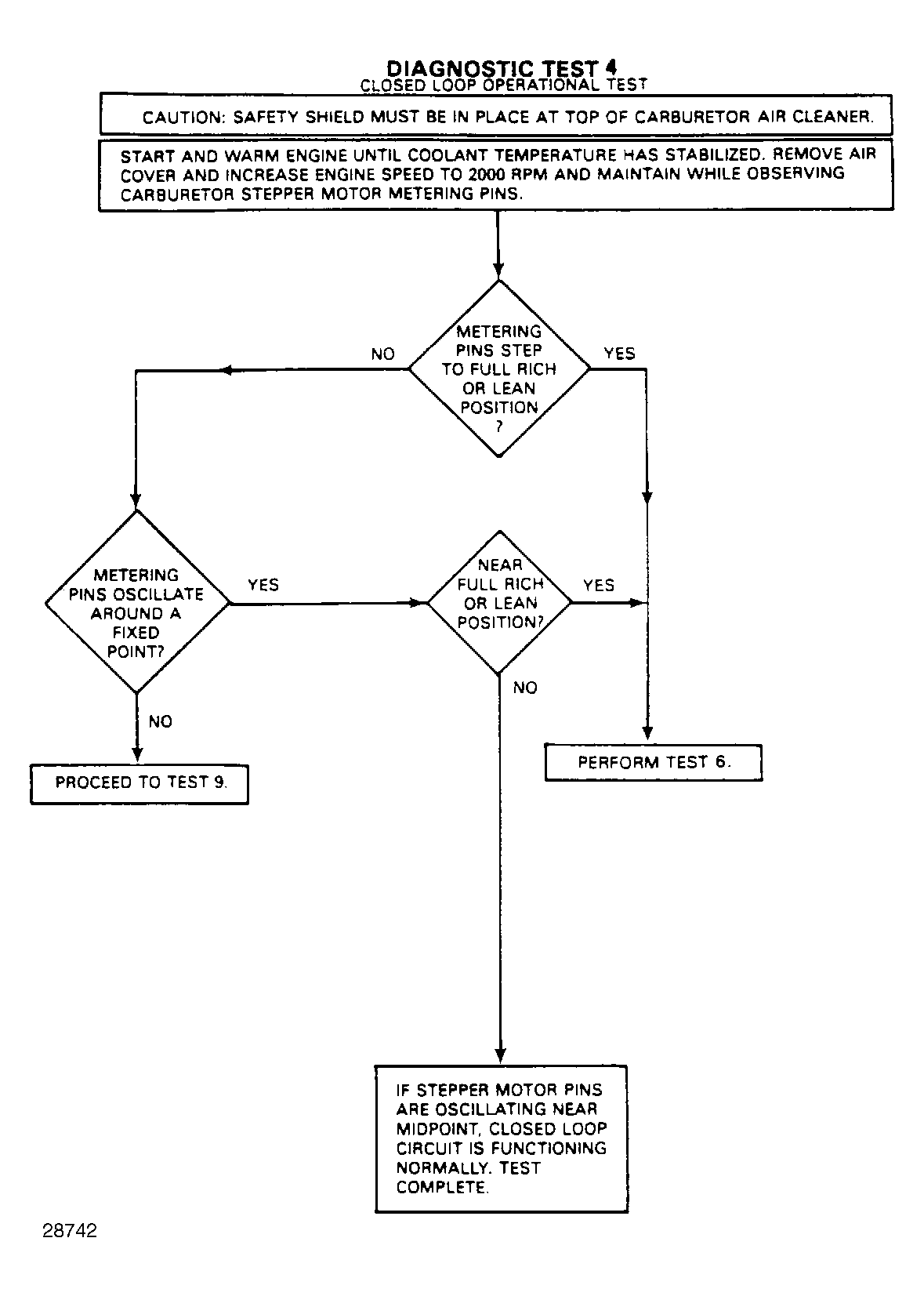

Fig 1: Test No. 4, Closed Loop Operational Test
