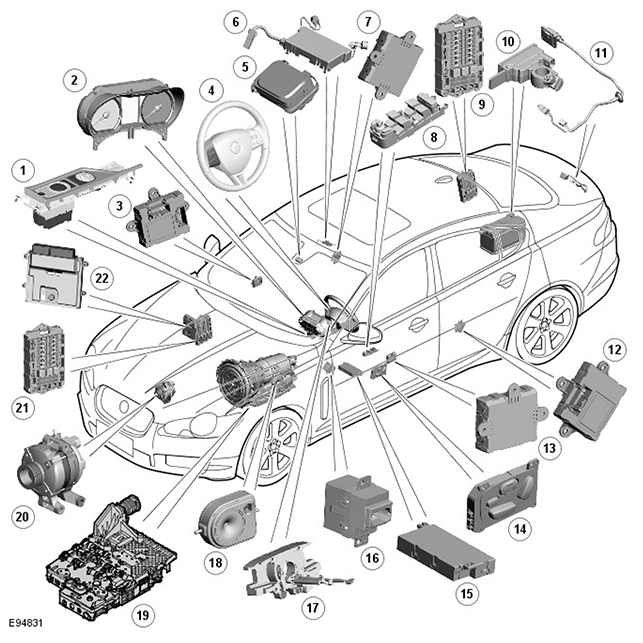

COMPONENT LOCATION - LIN BUS (Sheet 1 of 2)
| ITEM | DESCRIPTION |
|---|---|
|
NOTE:
LHD (left-hand drive) vehicle shown
|
|
| 1 | Electronic transmission selector |
| 2 | Instrument cluster |
| 3 | Passenger door module |
| 4 | Steering wheel switches |
| 5 | Rain/light sensor |
| 6 | Intrusion detection module |
| 7 | Passenger side rear door module |
| 8 | Driver's door switches |
| 9 | RJB (rear junction box) |
| 10 | Battery monitoring system module |
| 11 | Rear view camera |
| 12 | Driver's side rear door module |
| 13 | Driver's door module |
| 14 | Driver's seat switches |
| 15 | Driver's seat module |
| 16 | Start control module |
| 17 | Clockspring |
| 18 | Battery backed sounder |
| 19 | TCM (transmission control module) |
| 20 | Generator |
| 21 | CJB (central junction box) |
| 22 | ECM (engine control module) |
