Electrical Component Locator: Connectors
CONNECTORS LOCATION
| Component | Location |
|---|---|

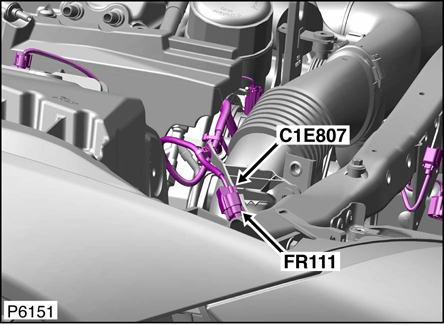

| AC001 (Natural, 2 Pin) | Behind right side of dash. See Figure. |
| AC002 (Natural, 30 Pin) | Behind right side of dash. See Figure. |
| BB001 (Black, 6 Pin) | Right rear of engine compartment. See Figure. |
| BL001 (Gray, 8 Pin) | Left rear of luggage compartment. See Figure. |
| BL002 (Gray, 2 Pin) | Left side of luggage compartment. See Figure. |
| CA086 (Black, 4 Pin) | Center front of headliner. See Figure. |
| CA095 (Dark Gray, 22 Pin) | Right side of luggage compartment. See Figure. |
| CA096 (Black, 4 Pin) | Left side of luggage compartment. See Figure. |
| CA107 (Black, 4 Pin) | Behind left rear trim panel. See Figure. |
| CA116 (Green, 16 Pin) | Right kick panel. See Figure. |
| CA117 (Black, 2 Pin) | Right kick panel. See Figure. |
| CA119 (Black, 2 Pin) | Under front console. See Figure. |
| CA139 (1 Pin) | Behind right rear trim panel. See Figure. |
| CC001 (Gray, 8 Pin) | Under right side of center console. See Figure. |
| CC007 (Black, 10 Pin) | Under right side of center console. See Figure. |
| CC008 (Black, 2 Pin) | Under right side of center console. See Figure. |
| CC011 (Green, 16 Pin) | Center console. See Figure. |
| CP005 (Gray, 2 Pin) | Behind right front fender liner. See Figure. |
| CV001 (Dark Gray, 8 Pin) | Under right rear of vehicle. See Figure. |
| CV005 (Dark Gray, 12 Pin) | Under right rear of vehicle. See Figure. |
| C1E807 (Black, 5 Pin) | Behind right headlamp. See Figure. |
| C1E808 (Black, 5 Pin) | Behind left headlamp. See Figure. |

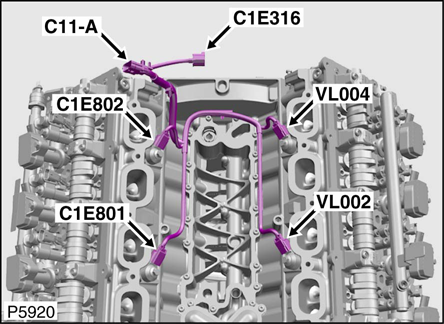

| C11-A (Black, 12 Pin) | Right rear side of engine. See Figure. |
| C11-P (Black, 42 Pin) | Left Rear side of engine compartment. See Figure. |
| DD001 (Dark Gray, 22 Pin) | In left "A" pillar. See Figure. |
| DD005 (Black, 10 Pin) | In driver's door. See Figure. |
| DD015 (Gray, 10 Pin) | In left "A" pillar. See Figure. |
| DS001 (Gray, 20 Pin) | Under driver's seat. See Figure. |
| DS025 (Gray, 4 Pin) | Under driver's seat. See Figure. |
| DS027 (Light Gray, 4 Pin) | Under driver's seat. See Figure. |
| DT001 (Dark Gray, 22 Pin) | In driver's door. See Figure. |
| EC022 (Black, 4 Pin) | Behind right front fender liner. See Figure. |
| EC023 (Black, 2 Pin) | Behind right front fender liner. See Figure. |
| FB001 (Black, 12 Pin) | Behind left front wheel arch liner. See Figure. |
| FB011 (Dark Gray, 8 Pin) | Behind left front wheel arch liner. See Figure. |
| FL002 (Dark Gray, 22 Pin) | Behind left kick panel. See Figure. |
| FL070 (Natural, 22 Pin) | Behind left kick panel. See Figure. |
| FL071 (Gray, 13 Pin) | Behind left kick panel. See Figure. |
| FL100 (Dark Gray, 8 Pin) | Behind center of front bumper. See Figure. |
| FL101 (Black, 12 Pin) | Behind left side of front bumper. See Figure. |
| FL102 (Yellow, 4 Pin) | Right side of engine compartment. See Figure. |
| FL118 (Black, 5 Pin) | Behind left headlight. See Figure. |
| FR001 (White, 22 Pin) | Right lower "A" pillar. See Figure. |
| FR068 (Green, 16 Pin) | Behind right kick panel. See Figure. |
| FR069 (Gray, 2 Pin) | Behind right kick panel. See Figure. |
| FR111 (Black, 5 Pin) | Behind right headlight. See Figure. |
| IP001 (Dark Gray, 22 Pin) | Behind right end of dash. See Figure. |
| IP002 (Green, 22 Pin) | Behind right side of dash. See Figure. |
| IP003 (Light Gray, 10 Pin) | Right kick panel. See Figure. |
| IP004 (Light Gray, 4 Pin) | Driver's footwell. See Figure. |
| IP052 (Gray, 13 Pin) | Behind right end of dash. See Figure. |
| IP053 (Light Gray, 14 Pin) | Behind right side of dash. See Figure. |
| IP054 (Natural, 22 Pin) | Behind left kick panel. See Figure. |
| IP100 (Light Gray, 12 Pin) | Front of center console. See Figure. |
| PI041 (Black, 42 Pin) | Left rear of engine compartment. See Figure. |
| PS001 Dark Gray, 22 Pin) | Under front passenger's seat. See Figure. |
| PS025 (Gray, 4 Pin) | Under front passenger's seat. See Figure. |
| PS027 (Light Gray, 12 Pin) | Under front passenger's seat. See Figure. |
| PT001 (Dark Gray, 22 Pin) | In passenger's door. See Figure. |
| RB001 (Green, 16 Pin) | Left side of luggage compartment. See Figure. |
| TA001 (Gray, 8 Pin) | Right side of luggage compartment. See Figure. |
| TA003 (Yellow, 1 Pin) | Right side of luggage compartment. See Figure. |
| TL001 (Black, 10 Pin) | In luggage compartment lid. See Figure. |
| TM001 (Black, 4 Pin) | Under right side of center console. See Figure. |
| TM002 (Light Gray, 14 Pin) | Behind right rear trim panel. See Figure. |
