Steering Relay Harness Connector
Steering Relay Harness Connector

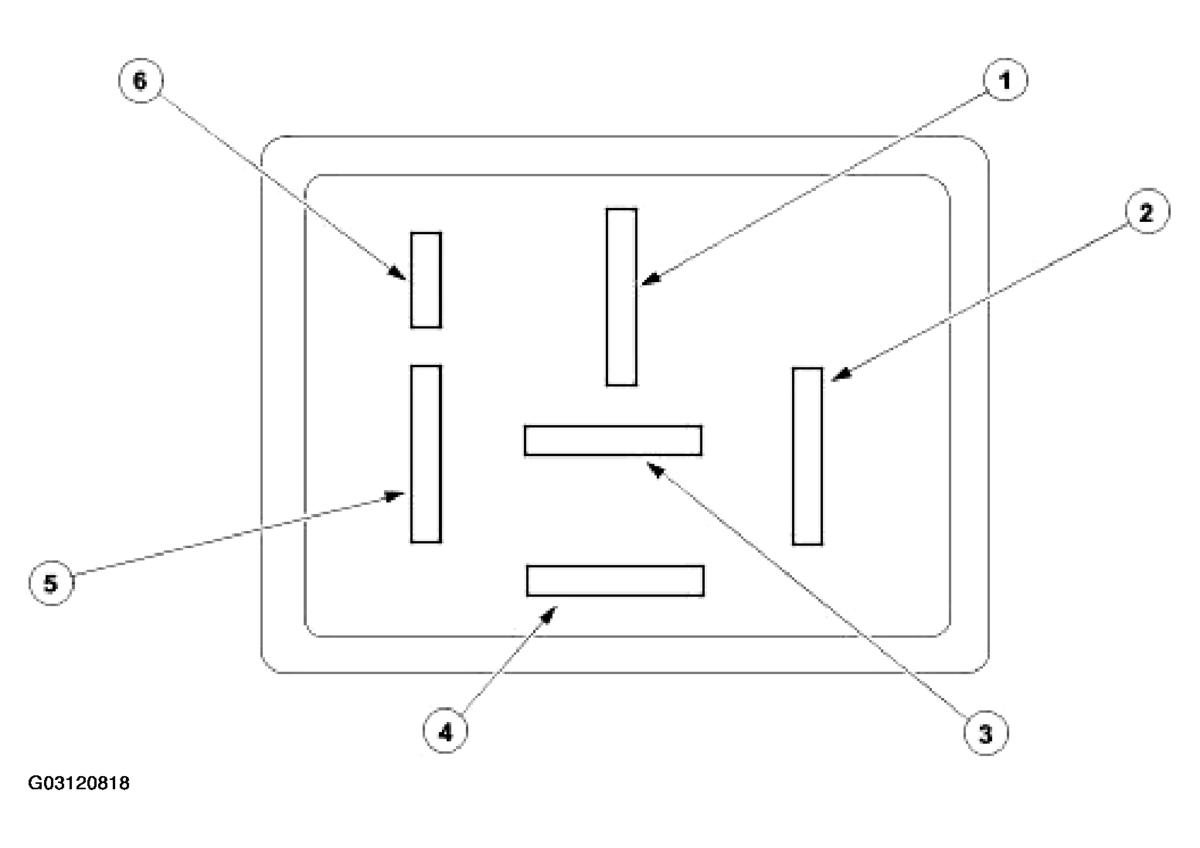

STEERING RELAY HARNESS CONNECTOR DESCRIPTION
Item
Description
1
Steering transducer ground
2
Ignition feed
3
Steering transducer feed
4
Ground
5
Speed sensor signal
6
Serial interface
