Rear Suspension: Description

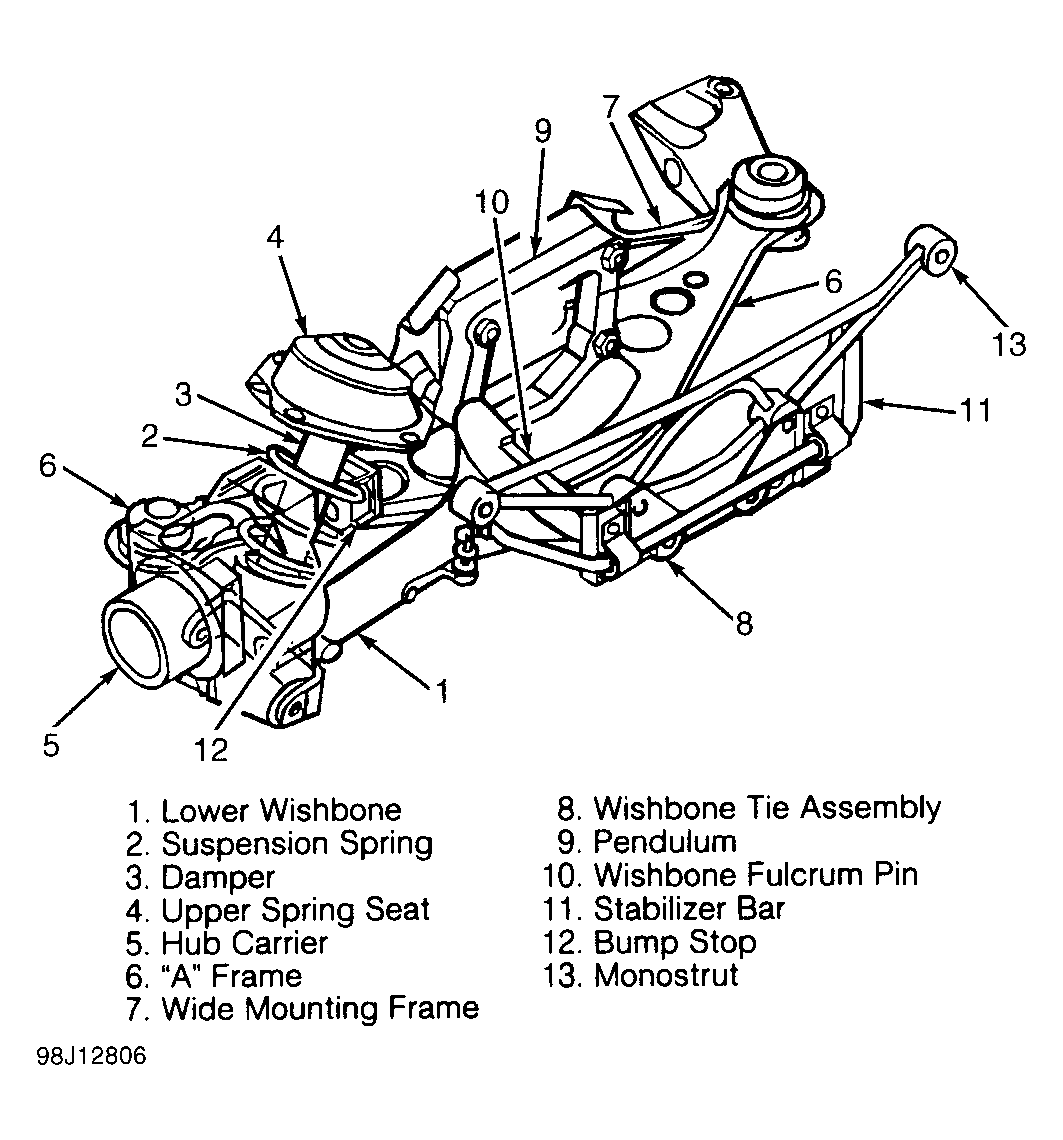

The XJR and XJ8 uses an independent coil spring-type rear suspension. Outer bearing carrier and hub assembly is supported by control arm at bottom, and utilizes axle shaft as upper support. Suspension is controlled by 2 coil spring/shock absorber assemblies. Fulcrum shafts are used to connect control arms to chassis and hub carrier. See Fig 1 .
