Fuel Pump
- Remove fuel tank. See FUEL TANK R & I

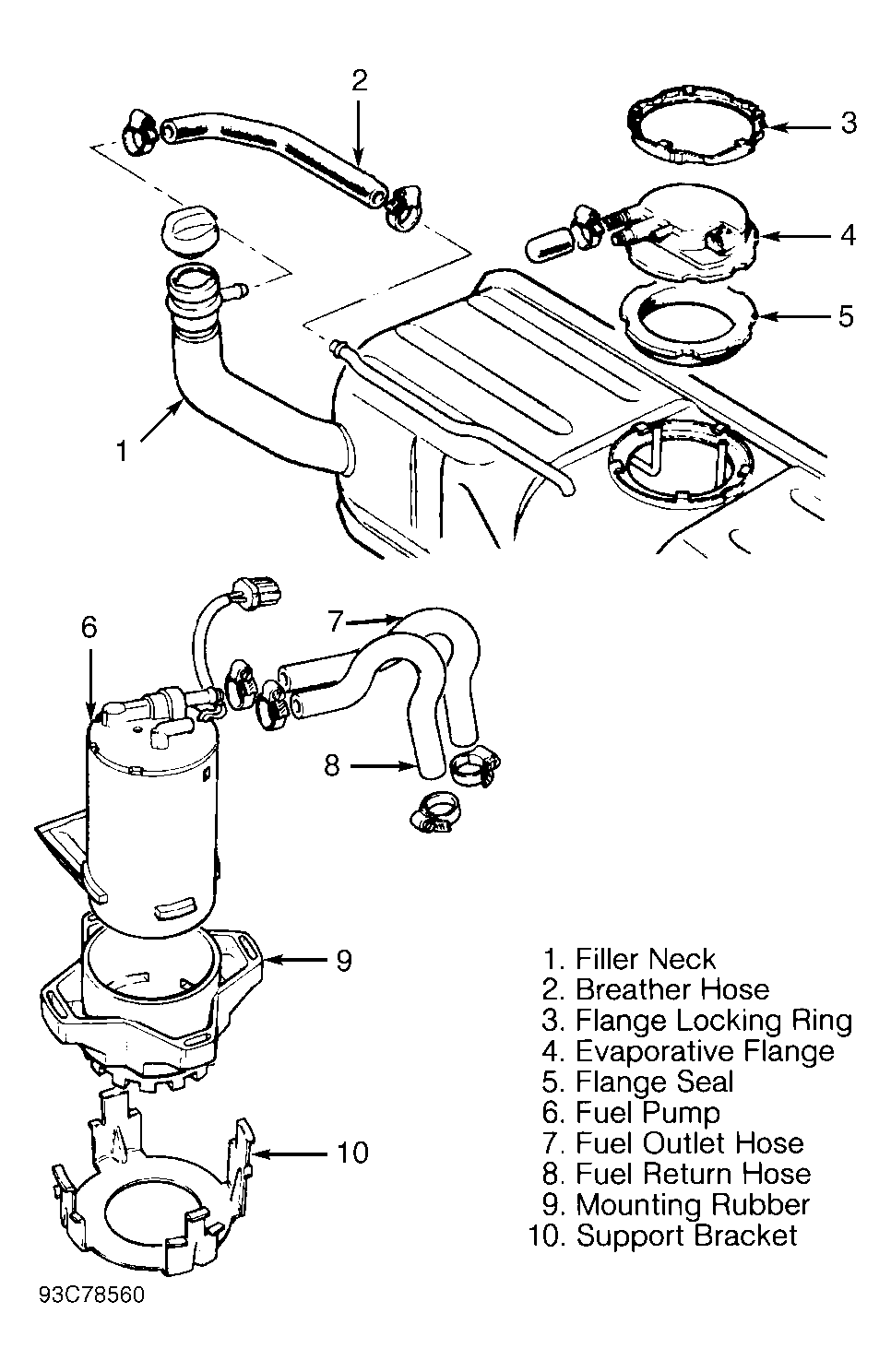

. Disconnect evaporative breather hose. See Fig 1
. Using Lock Ring Wrench (JD174), remove locking ring from evaporative flange.
- Disconnect fuel pump wiring harness connector. Using Fuel Tank Hose Clip Driver (JD175), disconnect fuel hoses from fuel pump. Remove fuel pump and pump mounting rubber from support bracket.
- Remove tie wrap from pump mounting rubber. Lift and remove fuel pump by twisting. To install, reverse removal procedure. Ensure pump is fully seated in mounting bracket inside fuel tank.
Courtesy of JAGUAR CARS, INC.
