Electrical Component Locator: Miscellaneous
MISCELLANEOUS LOCATION
| Component | Location |
|---|---|

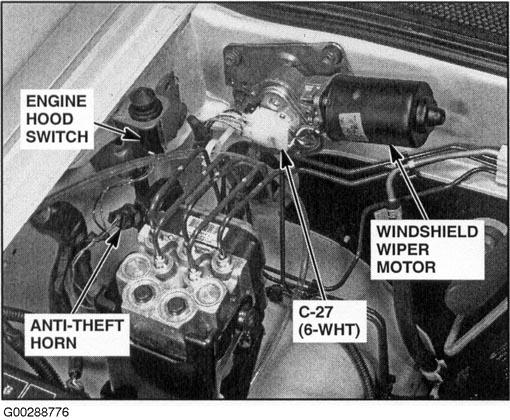

| Anti-Theft Horn | On right rear corner of engine compartment. See Figure . |

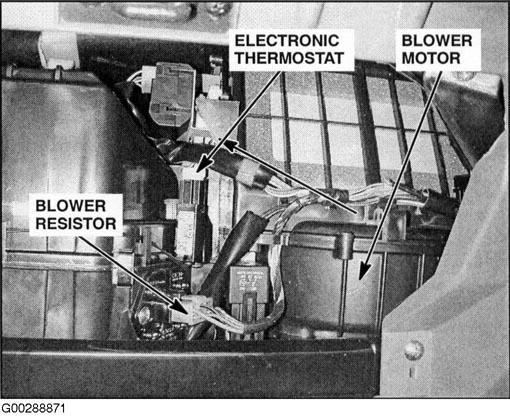

| Blower Resistor | Below right side of dash. See Figure . |

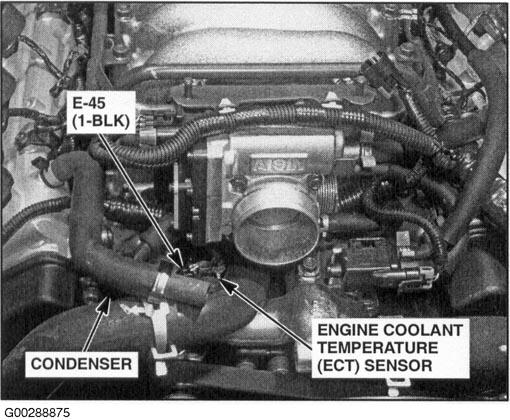

| Condenser (3.2L) | On right front of engine. See Figure . |

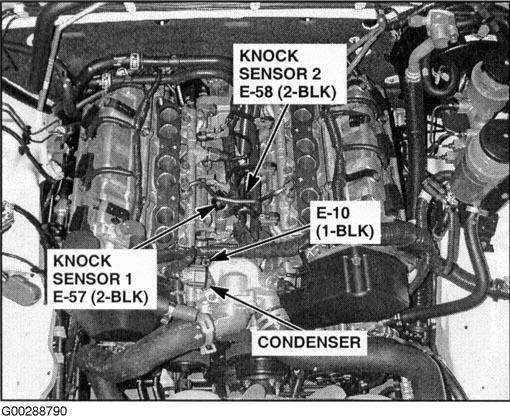

| Condenser (3.5L DI) | On top front of engine. See Figure . |

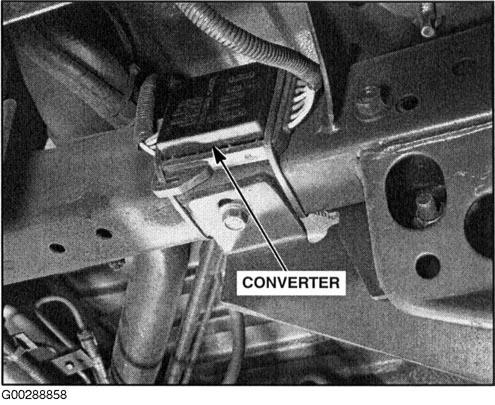

| Converter | Under vehicle, behind left rear wheel. See Figure . |

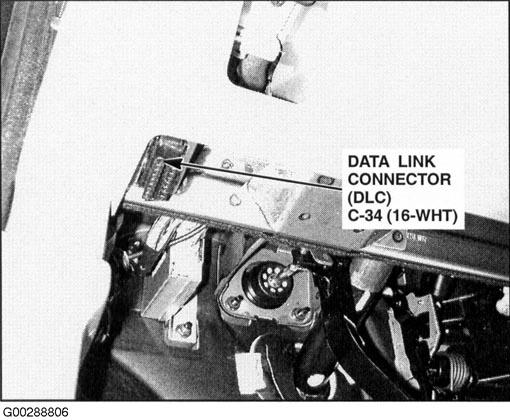

| Data Link Connector (DLC) | Below left side of dash, near engine hood release. See Figure . |
| Electronic Thermostat | Behind glove box, on plenum. See Figure . |

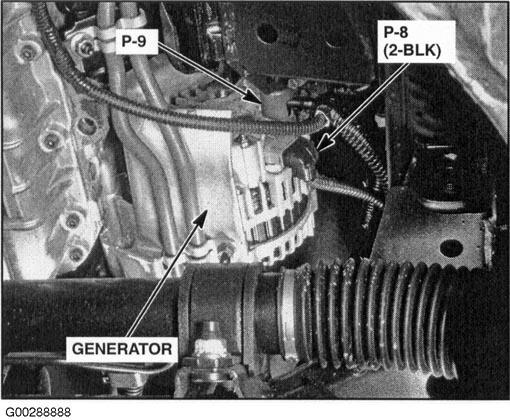

| Generator | Lower right front of engine. See Figure . |

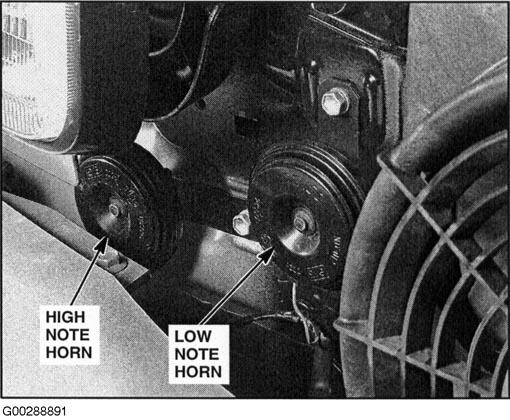

| High Note Horn | Behind right side of radiator grille. See Figure . |

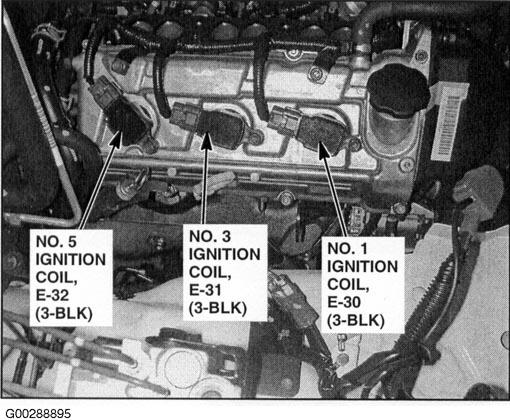

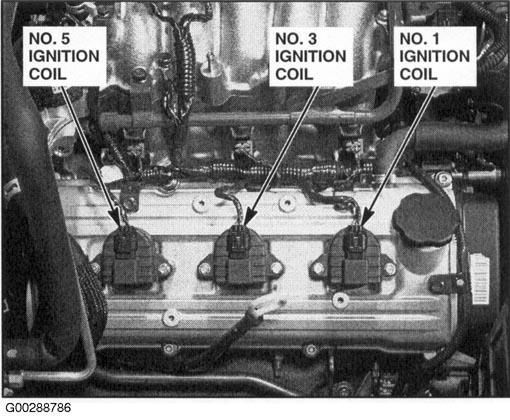

| Ignition Coil No. 1 (3.2L) | Right side of engine. See Figure . |
| Ignition Coil No. 1 (3.5L DI) | Right side of engine. See Figure . |

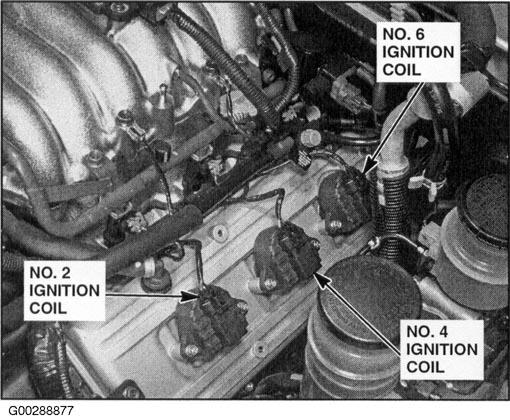

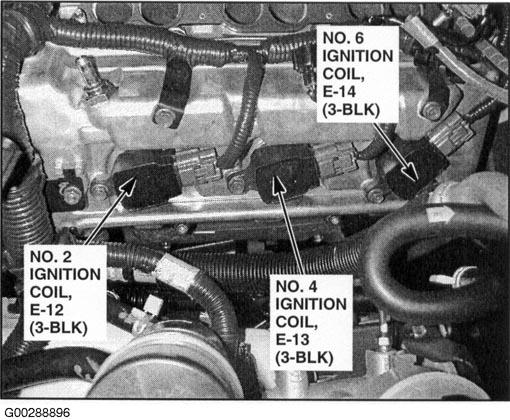

| Ignition Coil No. 2 (3.2L) | Left side of engine. See Figure . |
| Ignition Coil No. 2 (3.5L DI) | Left side of engine. See Figure . |
| Ignition Coil No. 3 (3.2L) | Right side of engine. See Figure . |
| Ignition Coil No. 3 (3.5L DI) | Right side of engine. See Figure . |
| Ignition Coil No. 4 (3.2L) | Left side of engine. See Figure . |
| Ignition Coil No. 4 (3.5L DI) | Left side of engine. See Figure . |
| Ignition Coil No. 5 (3.2L) | Right side of engine. See Figure . |
| Ignition Coil No. 5 (3.5L DI) | Right side of engine. See Figure . |
| Ignition Coil No. 6 (3.2L) | Left side of engine. See Figure . |
| Ignition Coil No. 6 (3.5L DI) | Left side of engine. See Figure . |

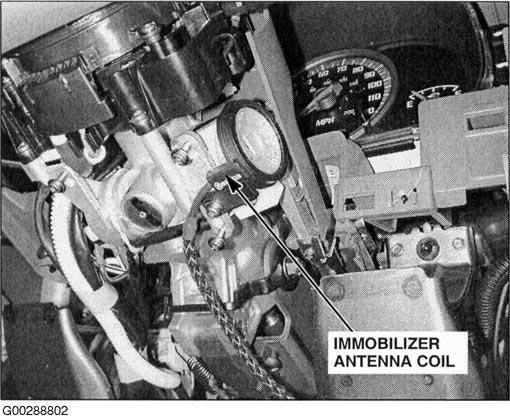

| Immobilizer Antenna Coil | In right side of steering column, around ignition lock cylinder. See Figure . |
| J/C A | In fuse/relay box. See Figure . |
| J/C B | In fuse/relay box. See Figure . |
| Low Note Horn | Behind right side of radiator grille. See Figure . |

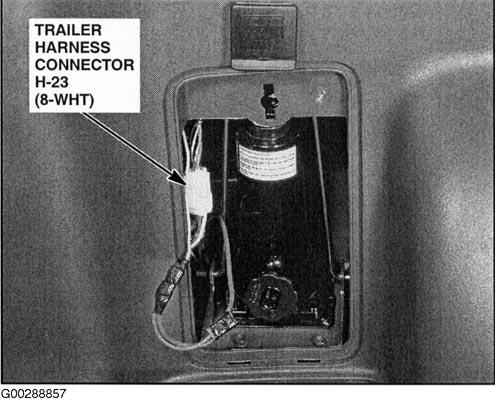

| Trailer Harness Connector | In left "D" pillar, behind trim. See Figure . |
