System Description

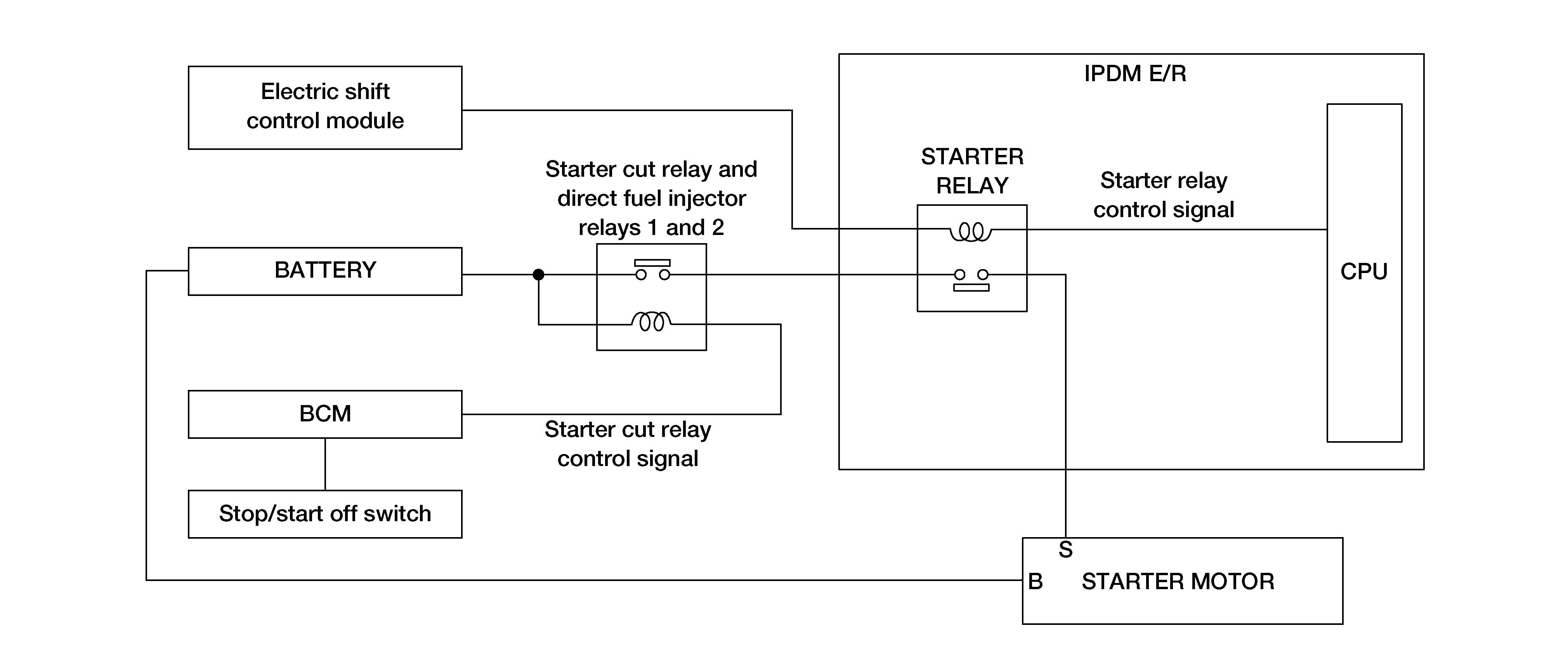

SYSTEM DIAGRAM
INPUT SIGNAL AND OUTPUT SIGNAL CHART
| Component | Signal |
|---|---|
| IPDM E/R | Transmits starter relay control signal to electric shift control module. |
| BCM | Transmits starter cut relay control signal to starter motor. |
| Stop/start off switch | Transmits stop/start off switch signal to the BCM. |
SYSTEM DESCRIPTION
- "B" terminal is constantly supplied with battery power.
- When selector lever is P or N, power is supplied to starter relay by electric shift control module.
- When starter operating condition is satisfied, IPDM E/R turns starter relay ON by starter relay control signal.
- When engine cranking condition is satisfied, BCM turns starter cut relay ON by starter cut relay control signal.
- Then battery power is supplied to starter motor ("S" terminal) through starter cut relay and starter relay.
- Stop/start off switch shuts off idle stop system by sending signal to BCM.
- When selector lever is D, and other engine criteria are met, the engine shuts down at idle, restarting when brake pedal is released.
