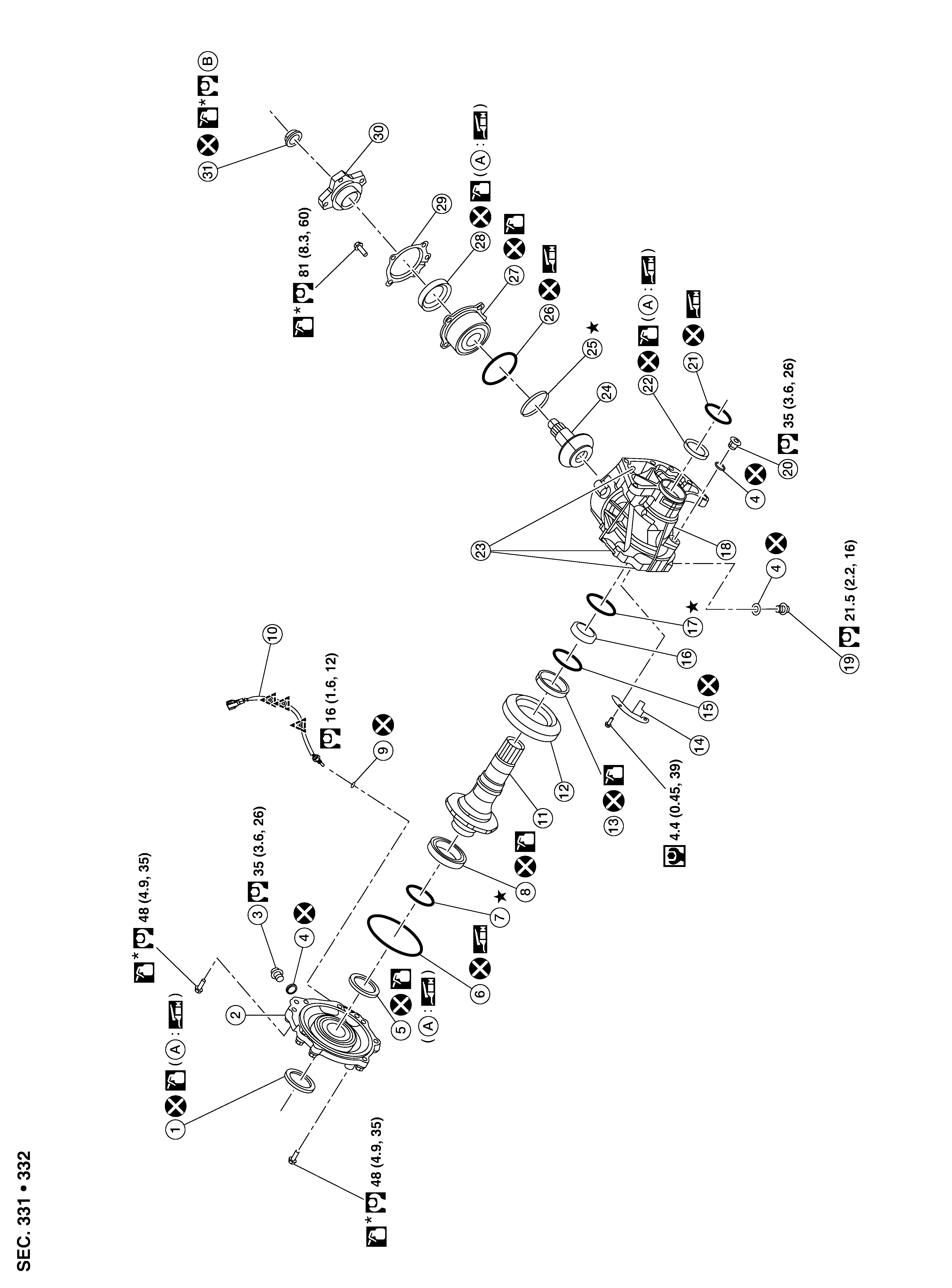

| 1. |
Transfer cover dust seal |
2. |
Transfer cover |
3. |
Filler plug |
| 4. |
Gasket |
5. |
Transfer cover oil seal |
6. |
O-ring |
| 7. |
Ring gear bearing adjusting shim (transfer cover side) |
8. |
Ring gear bearing (transfer cover side) |
9. |
Gasket |
| 10. |
Transfer oil temperature sensor |
11. |
Ring gear shaft |
12. |
Ring gear |
| 13. |
Ring gear bearing (transfer case side) |
14. |
Baffle plate |
15. |
Snap ring |
| 16. |
Ring gear bearing outer race (transfer case side) |
17. |
Ring gear bearing adjusting shim (transfer case side) |
18. |
Transfer case |
| 19. |
Drain plug |
20. |
Plug |
21. |
O-ring |
| 22. |
Oil seal |
23. |
Dowel pin |
24. |
Drive pinion |
| 25. |
Drive pinion adjusting shim |
26. |
O-ring |
27. |
Pinion bearing assembly |
| 28. |
Oil seal |
29. |
Dust cover |
30. |
Companion flange |
| 31. |
Pinion lock nut |
A. |
Oil seal lip |
B. |
Comply with the assembly procedure when tightening. Refer to Assembly . |
