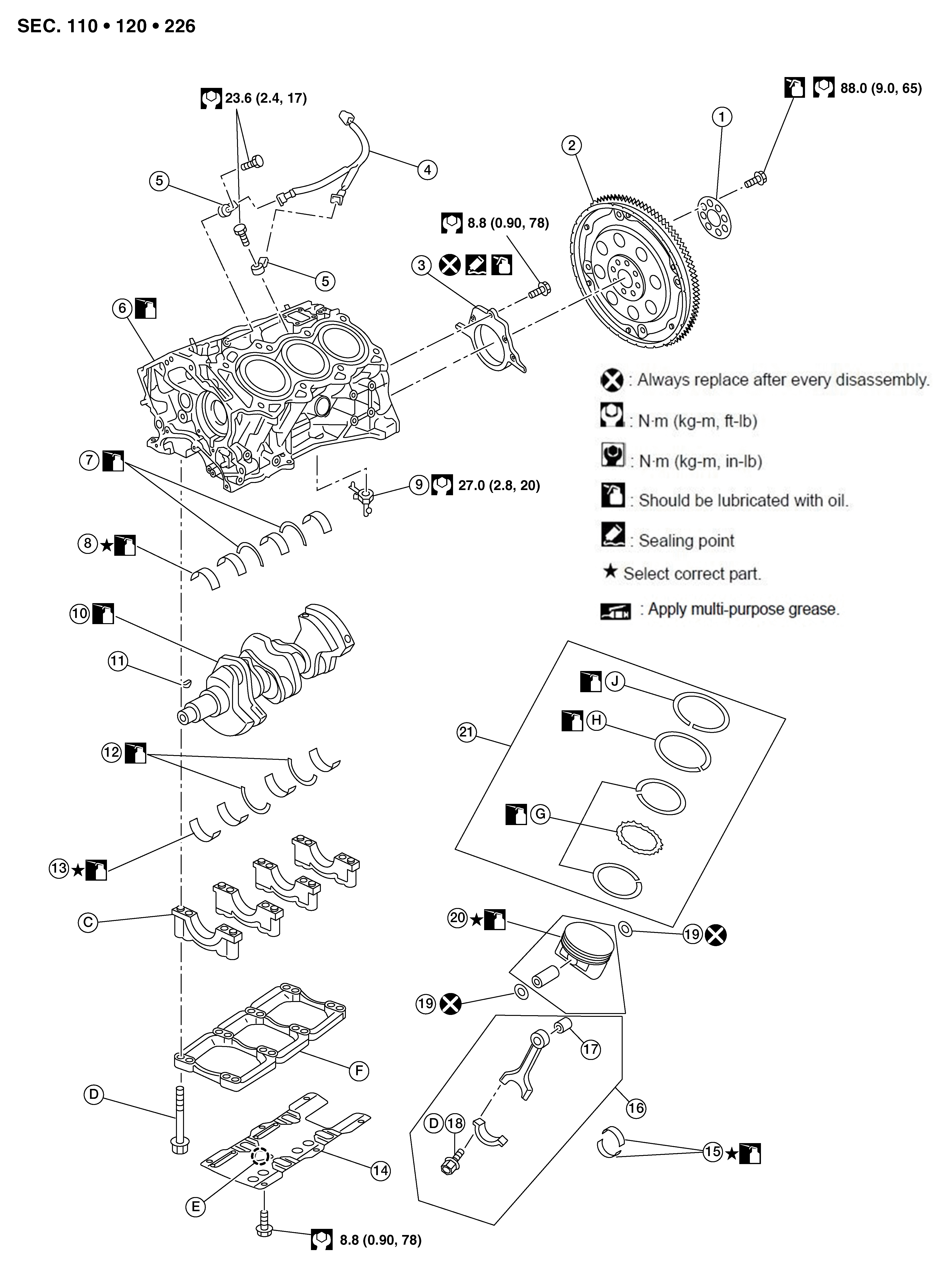

Exploded View
| 1. | Reinforcement plate | 2. | Drive plate | 3. | Rear oil seal retainer |
| 4. | Sub harness | 5. | Knock sensor | 6. | Cylinder block |
| 7. | Thrust bearing (upper) | 8. | Main bearing (upper) | 9. | Oil jet |
| 10. | Crankshaft | 11. | Crankshaft key | 12. | Thrust bearing (lower) |
| 13. | Main bearing (lower) | 14. | Baffle plate | 15. | Connecting rod bearing |
| 16. | Connecting rod | 17. | Connecting rod bushing | 18. | Connecting rod bolt |
| 19. | Snap ring | 20. | Piston | 21. | Piston ring set |
| A. | Crankshaft side | B. | Chamfered | C. | Main bearing cap |
| D. | Refer to Disassembly and Assembly . | E. | Front mark | F. | Main bearing beam |
| G. | Oil ring | H. | Second ring | J. | Top ring |
: Main bearing (upper), main bearing (lower) and connecting rod bearings are replaced in pairs.
