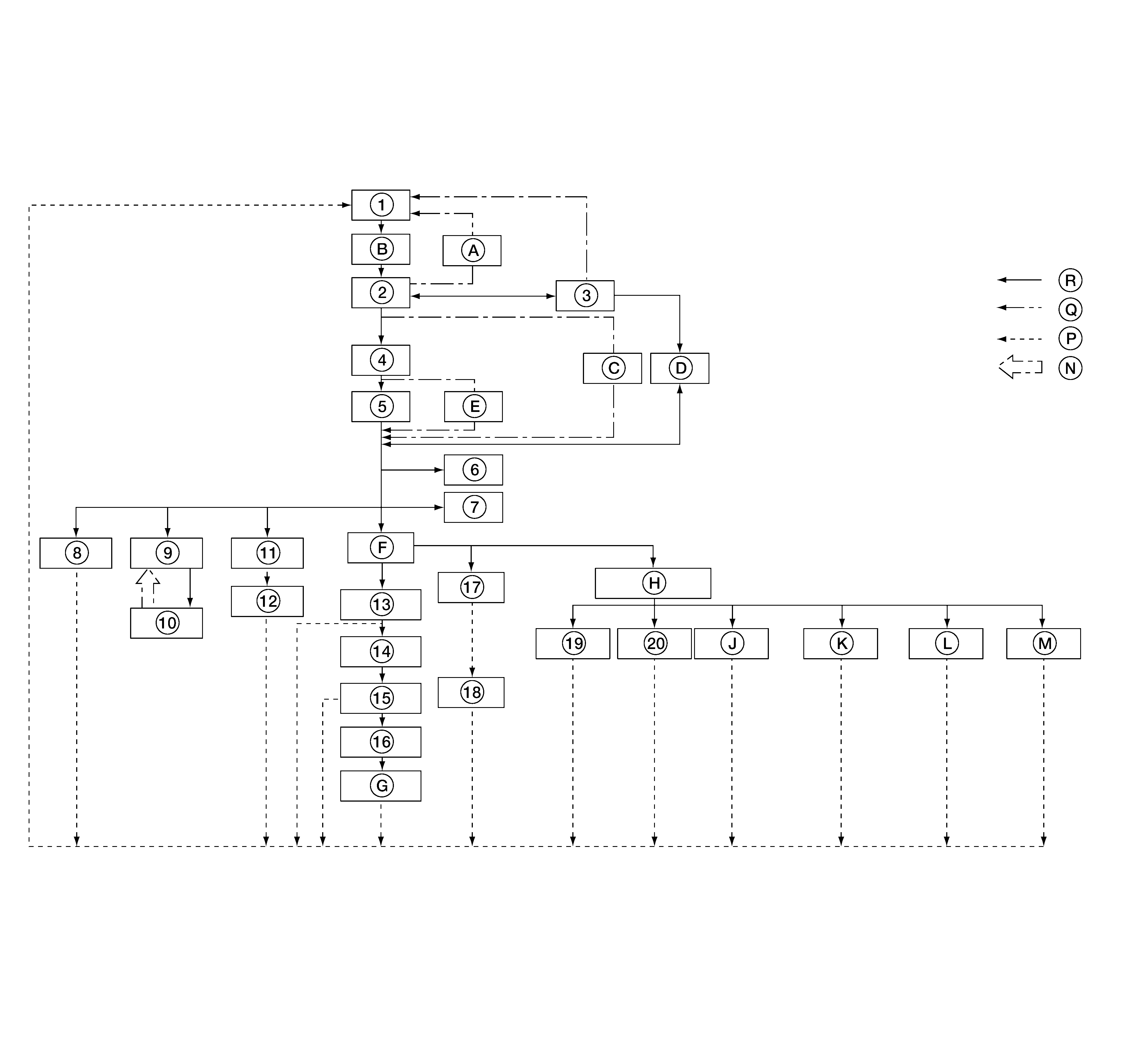

Engine Lubrication System Schematic
|
1. |
Oil pan |
2. |
Oil pump |
3. |
Engine oil pressure control solenoid valve |
|
4. |
Oil cooler |
5. |
Oil filter |
6. |
Engine oil pressure sensor |
|
7. |
Engine oil temperature sensor |
8. |
Timing chain tensioner (primary) |
9. |
Exhaust valve timing control solenoid valve |
|
10. |
Camshaft sprocket (EXH) |
11. |
Timing chain oil jet |
12. |
Timing chain |
|
13. |
Main bearing |
14. |
Crankshaft |
15. |
Connecting rod bearing |
|
16. |
Connecting rod |
17. |
Piston oil jet |
18. |
Piston |
|
19. |
High pressure fuel pump lifter |
20. |
Timing chain tensioner (secondary) |
A. |
Regulator valve |
|
B. |
Oil strainer |
C. |
Relief valve |
D. |
Main gallery feedback |
|
E. |
Relief valve |
F. |
Main oil gallery |
G. |
Cylinder bore |
|
H. |
Cylinder head oil gallery |
J. |
Camshaft journal No. 1 (INT) |
K. |
Camshaft journal No. 2 - 4 (INT) |
|
L. |
Camshaft journal No. 1 (EXH) |
M. |
Camshaft journal No. 2 - 4 (EXH) |
N. |
Oil injection |
|
P. |
To oil pan |
Q. |
Bypass |
R. |
Oil passage |
