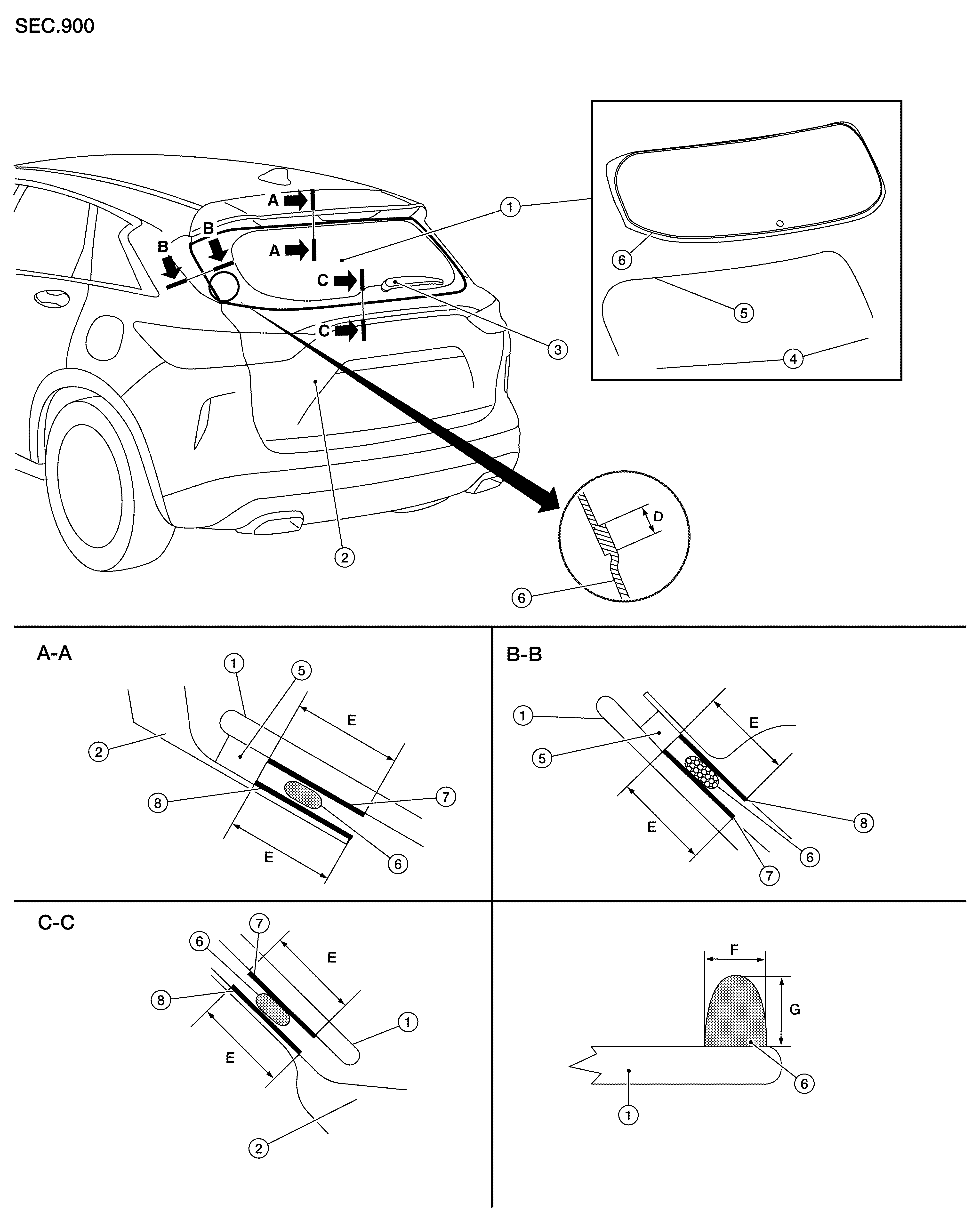

1.
Back door glass
2.
Back door assembly
3.
Rear wiper arm
4.
Spacer
5.
Dam sealant upper
6.
Adhesive
7.
Glass primer
8.
Body primer
D.
30 mm (1.18 in)
E
15 mm (0.59 in)
F.
7 + 2, - 0 mm (0.28 + 0.08, - 0 in)
G.
12 + 2, - 0 mm (0.47 + 0.08, - 0 in)
