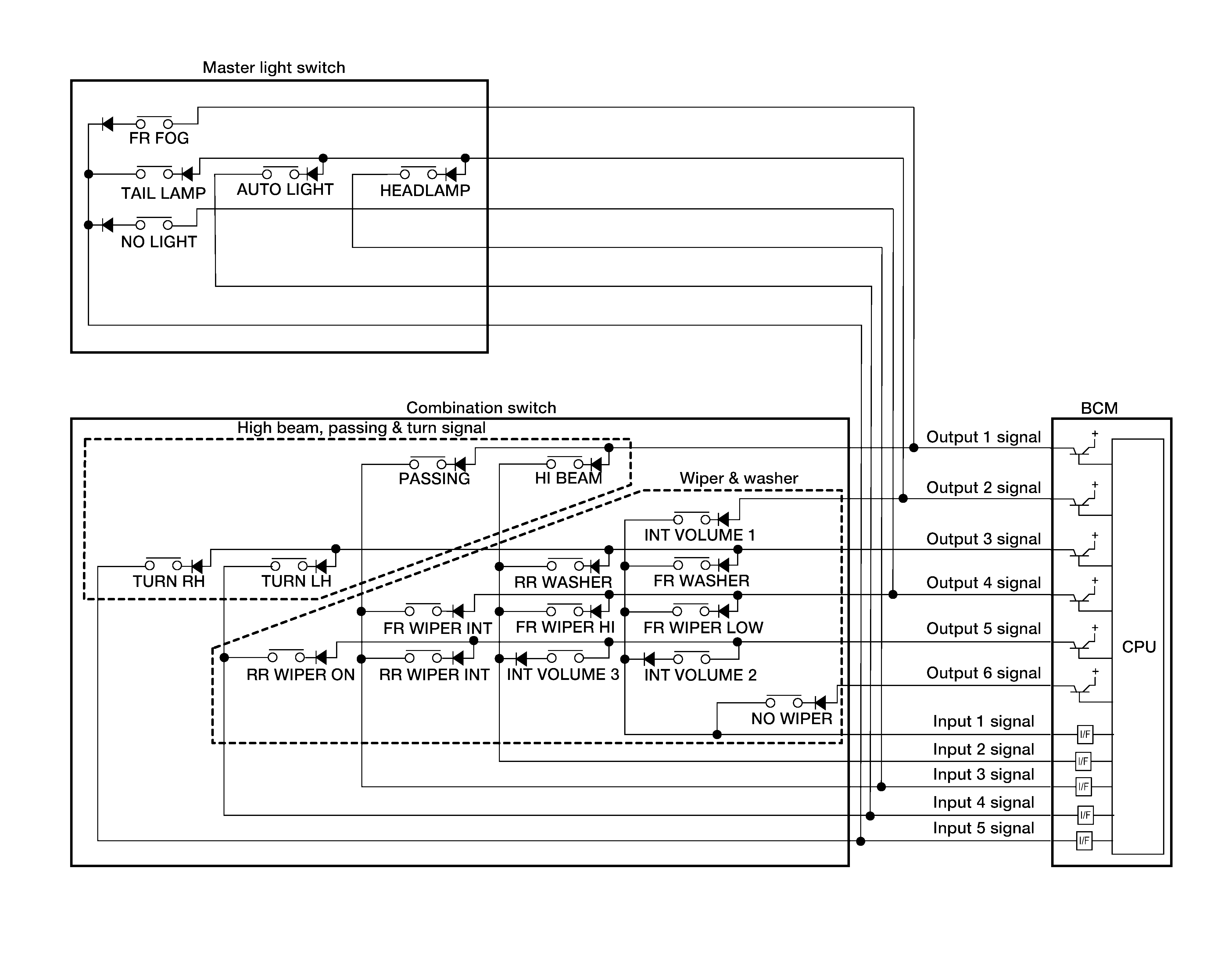

Combination Switch Matrix
Combination switch INPUT-OUTPUT system list
|
System |
INPUT 1 |
INPUT 2 |
INPUT 3 |
INPUT 4 |
INPUT 5 |
|
OUTPUT 1 |
-- |
HI BEAM |
PASSING |
-- |
FR FOG |
|
OUTPUT 2 |
INT VOLUME 1 |
-- |
HEADLAMP |
AUTO LIGHT |
TAIL LAMP |
|
OUTPUT 3 |
FR WASHER |
RR WASHER |
-- |
TURN LH |
TURN RH |
|
OUTPUT 4 |
FR WIPER LOW |
FR WIPER HI |
FR WIPER INT |
-- |
NO LIGHT |
|
OUTPUT 5 |
INT VOLUME 2 |
INT VOLUME 3 |
RR WIPER INT |
RR WIPER ON |
-- |
|
OUTPUT 6 |
NO WIPER |
-- |
-- |
-- |
-- |
