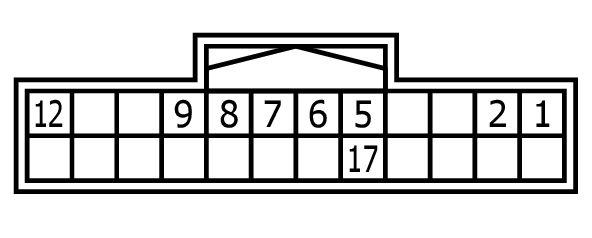

ADAS Control Unit Connector End View (B1)
Connector Types:
TH24FW-NH
Courtesy of NISSAN NORTH AMERICA
Courtesy of NISSAN NORTH AMERICA
| Terminal No. |
Color of Wire |
Signal Name (Specification) |
| 1 |
L |
CAN-H |
| 2 |
R |
CAN-L |
| 5 |
B |
GROUND |
| 6 |
L |
ITS COMMUNICATION-H |
| 7 |
P |
ITS COMMUNICATION-L |
| 8 |
L |
CHASSIS COMMUNICATION-H |
| 9 |
R |
CHASSIS COMMUNICATION-L |
| 12 |
GR |
IGNITION POWER SUPPLY |
| 17 |
V |
BRAKE HOLD RELAY DRIVE SIGNAL |
