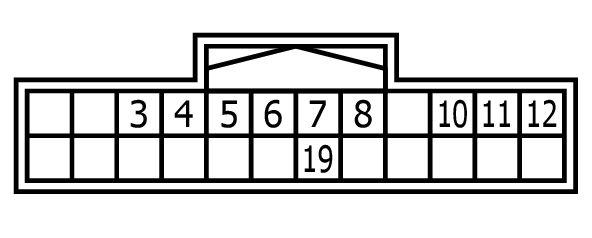

Chassis Control Module Connector End View (E22)
Connector Types:
TH24FW-NH
Courtesy of NISSAN NORTH AMERICA
Courtesy of NISSAN NORTH AMERICA
| Terminal No. |
Color of Wire |
Signal Name (Specification) |
| 3 |
R |
CAN-L |
| 4 |
L |
CAN-H |
| 5 |
V |
DRIVE MODE SELECT SWITCH (UP) |
| 6 |
Y |
DRIVE MODE SELECT SW (DOWN) |
| 7 |
W |
CHASSIS COMM-L |
| 8 |
W |
CHASSIS COMM-L |
| 10 |
G |
IGN |
| 11 |
L |
CHASSIS COMM-H |
| 12 |
B |
GROUND |
| 19 |
BR |
CHASSIS COMM-H |
