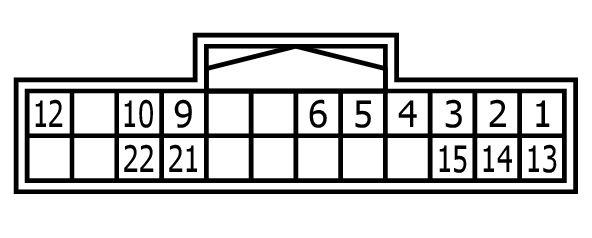

Sonar Control Unit Connector End View (M47)
Connector Types: TH24FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | Y | CENTER SENSOR SIGNAL FRONT RH |
| 2 | G | CENTER SENSOR SIGNAL FRONT LH |
| 3 | W | CORNER SENSOR SIGNAL FRONT LH |
| 4 | R | CORNER SENSOR SIGNAL FRONT RH |
| 5 | L | CAN-H |
| 6 | R | CAN-L |
| 9 | Y | CENTER SENSOR SIGNAL REAR RH |
| 10 | R | CORNER SENSOR SIGNAL REAR RH |
| 12 | GR/L | IGNITION SIGNAL |
| 13 | B | FRONT SENSOR GROUND |
| 14 | B | REAR SENSOR GROUND |
| 15 | B | GROUND |
| 21 | G | CENTER SENSOR SIGNAL REAR LH |
| 22 | W | CORNER SENSOR SIGNAL REAR LH |
