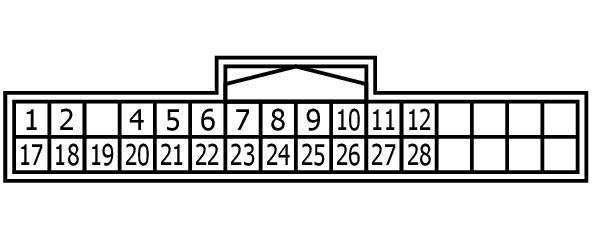

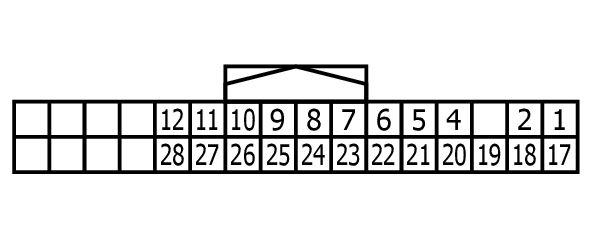

Driver Seat Control Unit Connector End View (B451)
Connector Types: TH32FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | R/Y | CAN-H |
| 2 | R | UART (TX/RX) |
| 4 | R/L | PULSE (RECLINER) |
| 5 | R/B | TELESCOPIC SENSOR |
| 6 | R/W | ADDRESS 2 |
| 7 | R/G | IND-2 |
| 8 | SB | SLIDE SW (BACKWARD) |
| 9 | L | RECLINER SW (BACKWARD) |
| 10 | L/B | FRONT LIFTER SW (DOWNWARD) |
| 11 | L/W | REAR LIFTER SW (DOWNWARD) |
| 12 | L/R | SENSOR POWER SUPPLY |
| 17 | V | CAN-L |
| 18 | B/W | PULSE (SLIDE) |
| 19 | B/R | PULSE (FRONT LIFTER) |
| 20 | B/L | PULSE (REAR LIFTER) |
| 21 | W/B | TILT SENSOR |
| 22 | W/L | ADDRESS 1 |
| 23 | W/R | IND-1 |
| 24 | V/W | SLIDE SW (FORWARD) |
| 25 | Y/B | RECLINER SW (FORWARD) |
| 26 | Y/R | FRONT LIFTER SW (UPWARD) |
| 27 | Y/L | REAR LIFTER SW (UPWARD) |
| 28 | G | SET SW |
