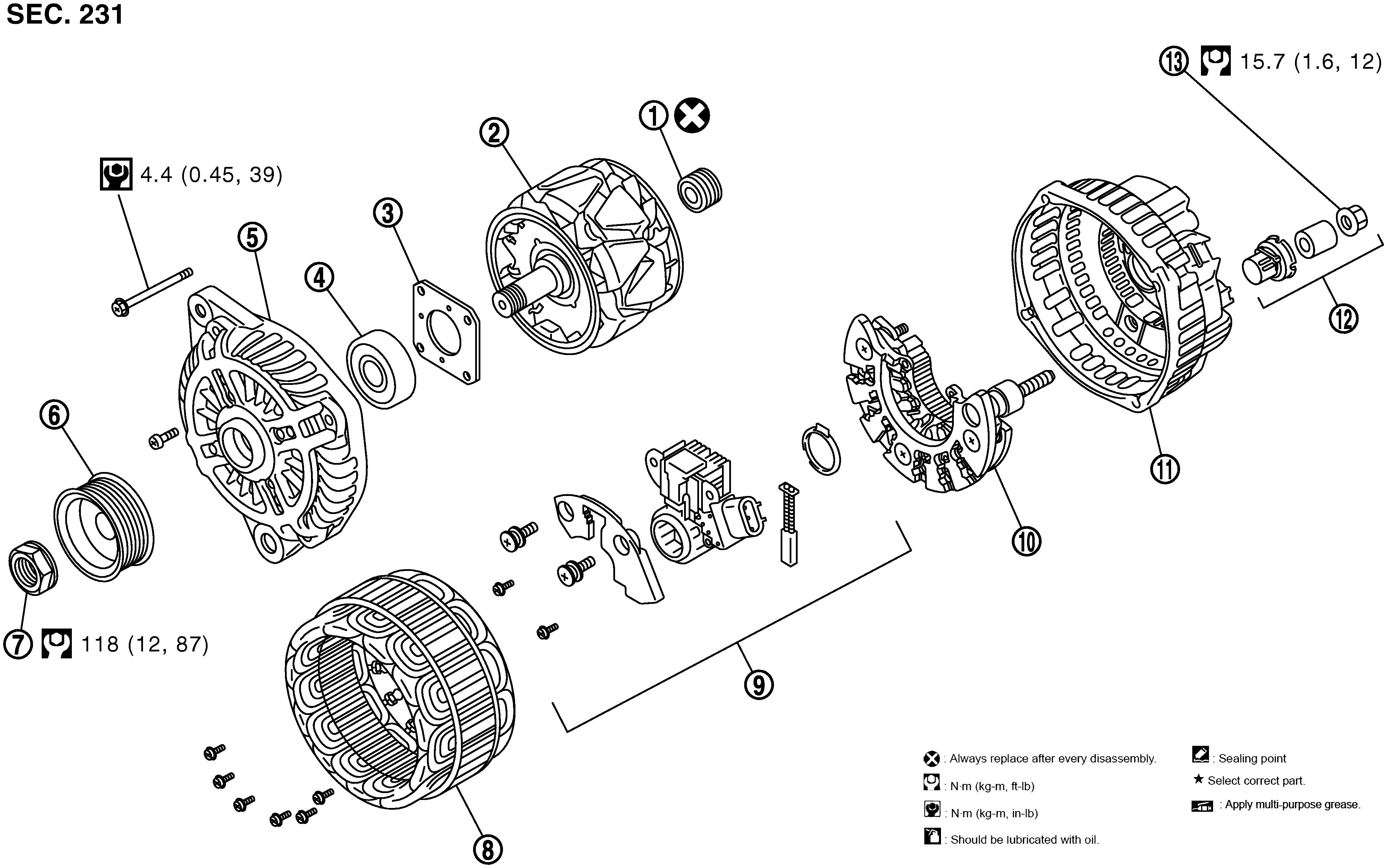

Exploded View: Disassembly
|
1. |
Rear bearing |
2. |
Rotor assembly |
3. |
Retainer |
|
4. |
Front bearing |
5. |
Front bracket assembly |
6. |
Pulley |
|
7. |
Pulley nut |
8. |
Stator assembly |
9. |
IC voltage regulator assembly |
|
10. |
Diode assembly |
11. |
Rear bracket assembly |
12. |
Terminal set |
|
13. |
"B" terminal nut |
||||
|
|
: Always replace after every disassembly. |
||||
|
|
: N.m (kg-m, ft-lb) |
||||
|
|
: N.m (kg-m, in-lb) |
||||
