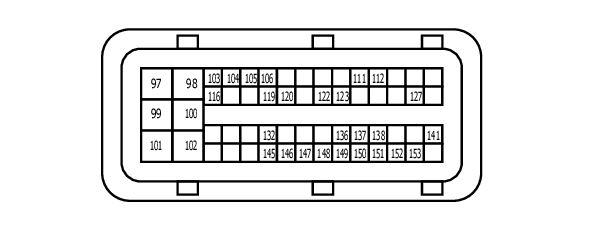

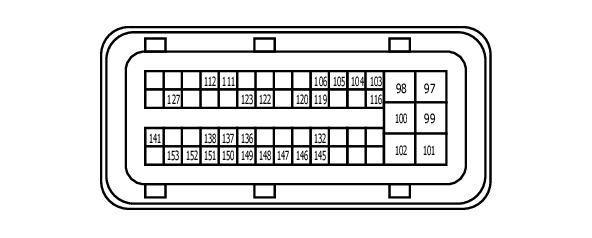

ECM Connector End View (E48)
Connector Types: MB_A0075406981
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 97 | R | POWER SUPPLY (ECM) |
| 98 | BR | ECM GROUND |
| 99 | V | POWER SUPPLY (ECM) |
| 100 | BR | ECM GROUND |
| 101 | R | POWER SUPPLY (ECM) |
| 102 | B | ECM GROUND |
| 103 | L | COOLING FAN CONTROL SIGNAL |
| 104 | R | SENSOR POWER SUPPLY (ACCELERATOR PEDAL POSITION SENSOR 1) |
| 105 | G | SENSOR POWER SUPPLY (ACCELERATOR PEDAL POSITION SENSOR 2) |
| 106 | BR | SENSOR GROUND (ACCELERATOR PEDAL POSITION SENSOR1) |
| 111 | B | IGNITION SIGNAL |
| 112 | Y | POWER SUPPLY (BATTERY) |
| 116 | W | STARTER RELAY-L |
| 119 | GR | SENSOR GROUND (ACCELERATOR PEDAL POSITION SENSOR 2) |
| 120 | O | SENSOR GROUND |
| 122 | R | HOT START SIGNAL |
| 123 | GR | MOTOR RELAY CONTROL SIGNAL |
| 127 | O | FUEL PUMP ON SIGNAL |
| 132 | G | ACCELERATOR PEDAL POSITION SENSOR 1 |
| 136 | Y | POWERTRAIN SENSOR CAN-H |
| 137 | W | CAN-H |
| 138 | GR | POWERTRAIN CAN-H |
| 141 | B | WATER PUMP RELAY CONTROL SIGNAL |
| 145 | W | ACCELERATOR PEDAL POSITION SENSOR 2 |
| 146 | G | FUEL TANK PRESSURE SENSOR |
| 147 | L | CRASH SIGNAL |
| 148 | W | STARTER RELAY-H |
| 149 | B | POWERTRAIN SENSOR CAN-L |
| 150 | G | CAN-L |
| 151 | L | POWERTRAIN CAN-L |
| 152 | V | EVAP CANISTER VENT CONTROL VALVE |
| 153 | BR | EVAP PURGE CONTROL VALVE |
