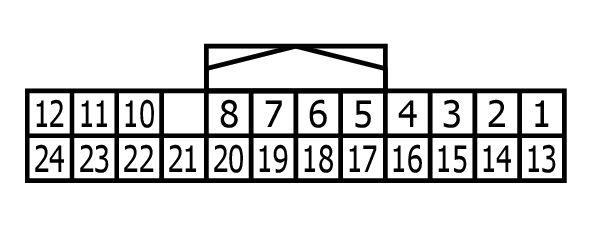

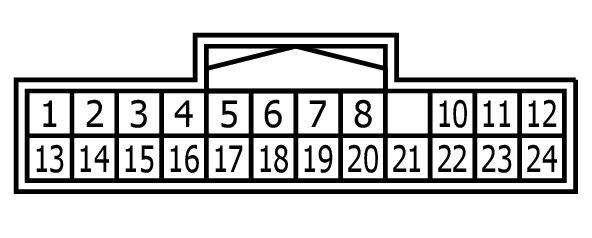

Automatic Drive Positioner Control Unit Connector End View (M75)
Connector Types: TH24FW-NH
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 1 | Y | UPWARD |
| 2 | GR/B | SELECT RH |
| 3 | Y/G | UPWARD |
| 4 | GR/R | LEFTWARD |
| 5 | R/B | MIR SENS UP DOWN (RH) |
| 6 | L/Y | MIR SENS UP DOWN (LH) |
| 7 | P | FORWARD |
| 8 | LG/R | RX/TX |
| 10 | L/O | MIR MTR UP (RH) |
| 11 | Y/B | MIR MTR LEFT (RH) |
| 12 | SB | MIR MTR DOWN RIGHT (LH) |
| 13 | LG | DOWNWARD |
| 14 | BR | SELECT LH |
| 15 | O/L | DOWNWARD |
| 16 | V/W | RIGHTWARD |
| 17 | L/R | MIR SENS LEFT&RIGHT (RH) |
| 18 | G/W | MIR SENS LEFT&RIGHT (LH) |
| 19 | G | BACKWARD |
| 20 | Y | SENS GND |
| 21 | W/L | SENS POWER |
| 22 | V | MIR MTR DOWN RIGHT (RH) |
| 23 | L/W | MIR MTR UP (LH) |
| 24 | BR/Y | MIR MTR LEFT (LH) |
