Component Parts Location

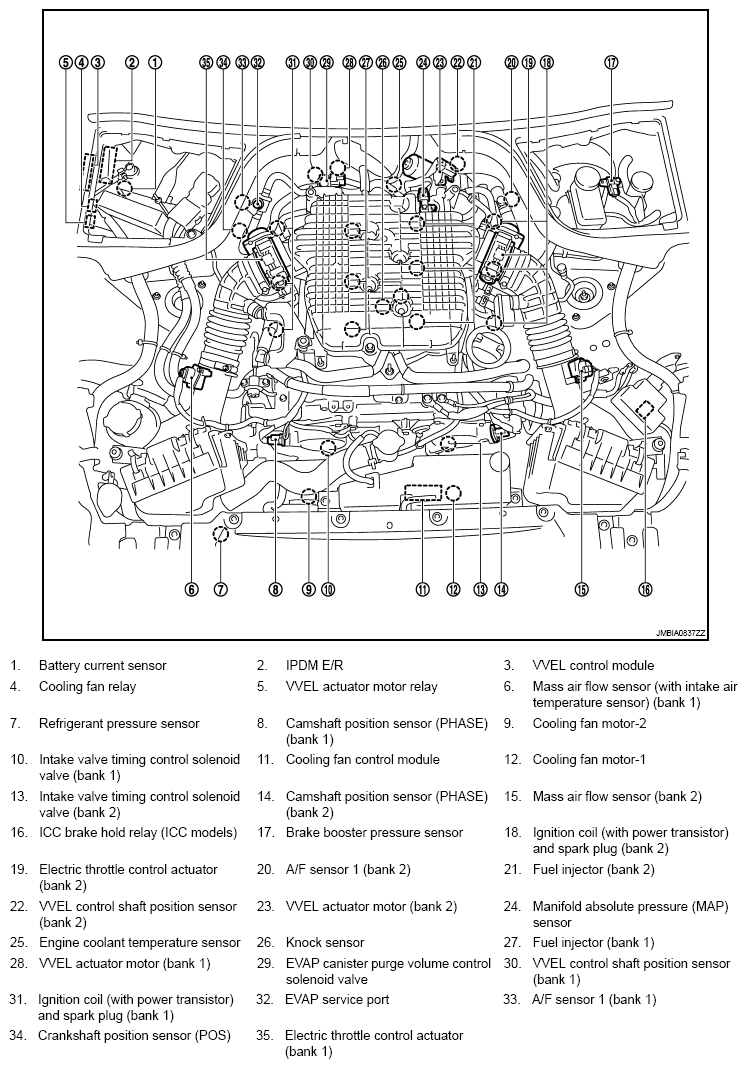

Fig 1: Engine Control System Parts Location
G06614898Courtesy of NISSAN NORTH AMERICA, INC.

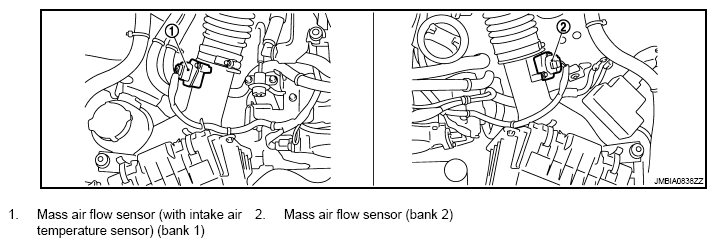

Fig 2: Identifying Mass Air Flow Sensor
G06614899Courtesy of NISSAN NORTH AMERICA, INC.

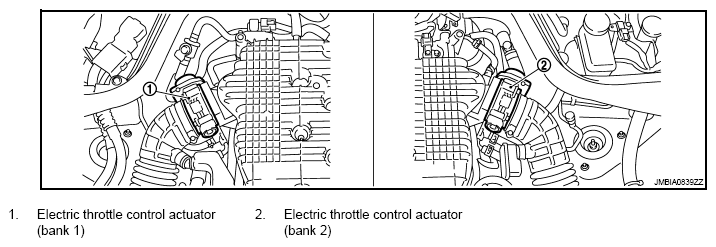

Fig 3: Identifying Electric Throttle Control Actuator
G06614900Courtesy of NISSAN NORTH AMERICA, INC.

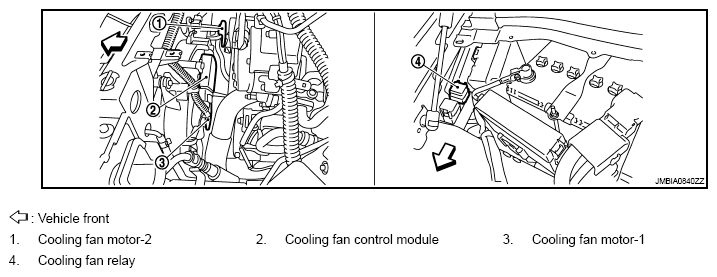

Fig 4: Identifying Cooling Fan Control Module, Cooling Fan Relay And Cooling Fan Motor
G06614901Courtesy of NISSAN NORTH AMERICA, INC.

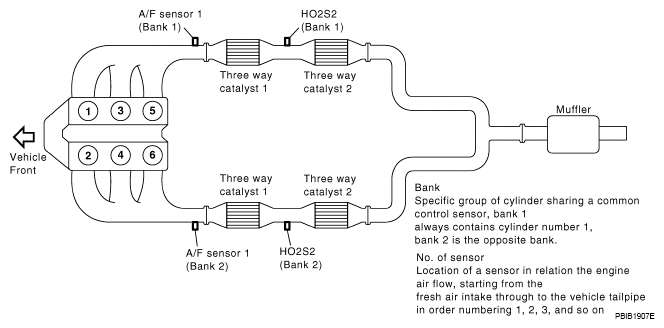

Fig 5: Identifying Sensors Location
G06614902Courtesy of NISSAN NORTH AMERICA, INC.

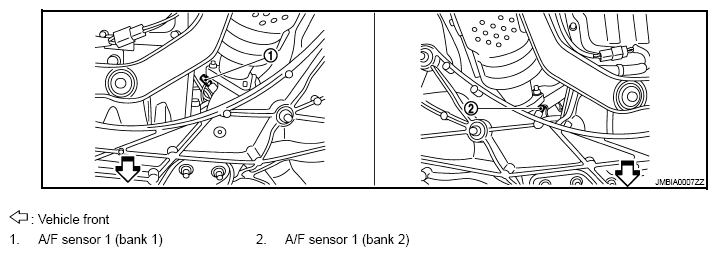

Fig 6: Identifying A/F Sensor 1 Connector
G06614903Courtesy of NISSAN NORTH AMERICA, INC.

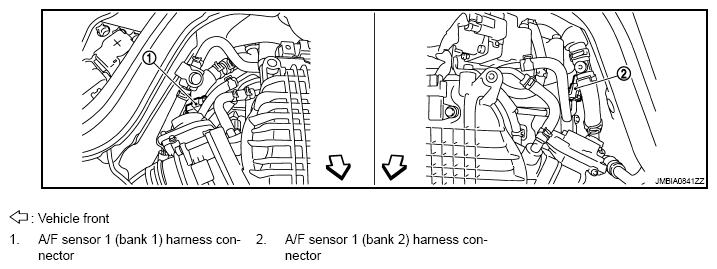

Fig 7: Identifying A/F Sensor 1 Connector
G06614904Courtesy of NISSAN NORTH AMERICA, INC.

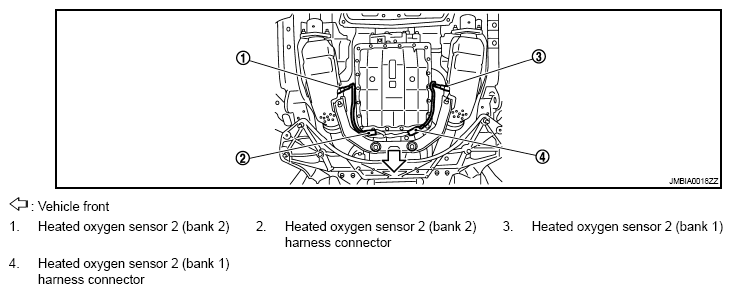

Fig 8: Identifying Heated Oxygen Sensor 2 Connector
G06614905Courtesy of NISSAN NORTH AMERICA, INC.

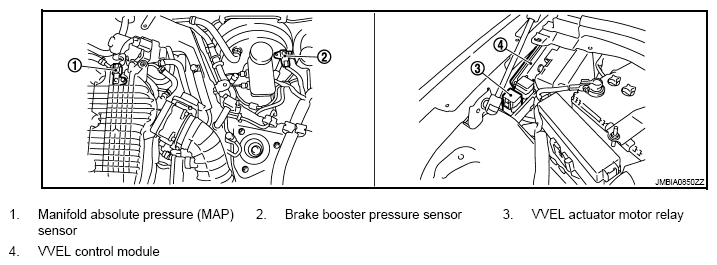

Fig 9: Identifying Manifold Absolute Pressure Sensor, Brake Booster Pressure Sensor, VVEL Actuator Motor Relay And VVEL Control Module
G06614906Courtesy of NISSAN NORTH AMERICA, INC.

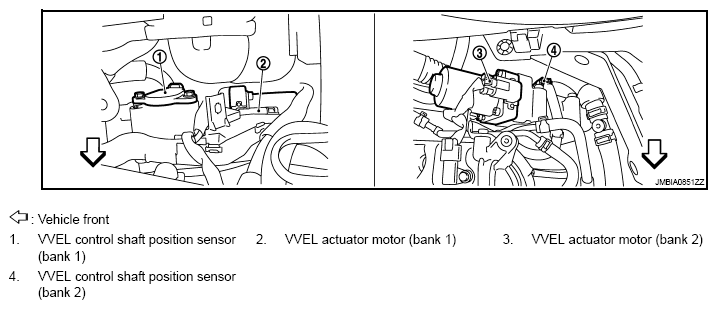

Fig 10: Identifying VVEL Control Shaft Position Sensor And VVEL Actuator Motor
G06614907Courtesy of NISSAN NORTH AMERICA, INC.

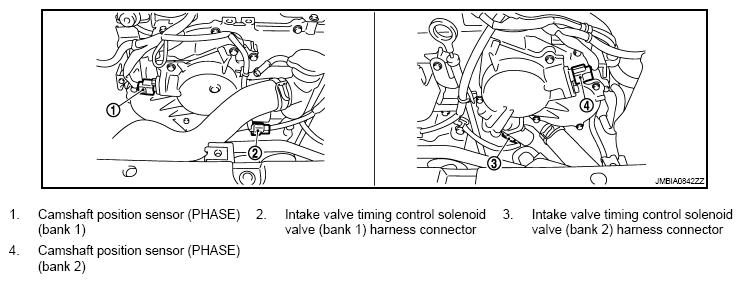

Fig 11: Identifying Camshaft Position Sensor And Intake Valve Timing Control Solenoid Valve Connector
G06614908Courtesy of NISSAN NORTH AMERICA, INC.

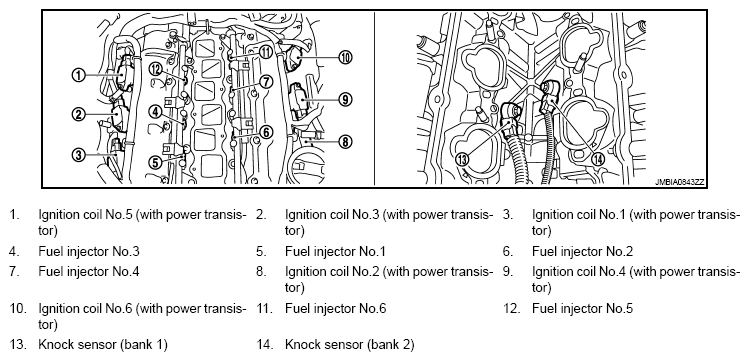

Fig 12: Identifying Fuel Injectors And Ignition Coils
G06614909Courtesy of NISSAN NORTH AMERICA, INC.

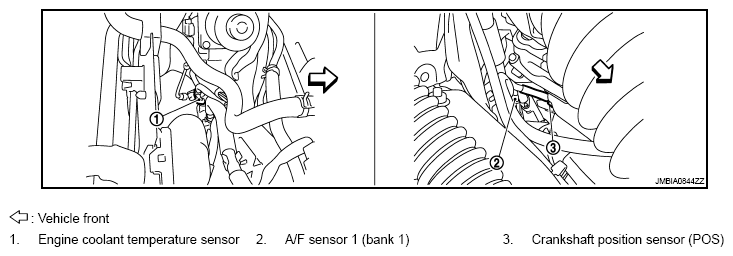

Fig 13: Identifying Engine Coolant Temperature Sensor, A/F Sensor 1 (Bank 1) And Crankshaft Position Sensor (POS)
G06614910Courtesy of NISSAN NORTH AMERICA, INC.

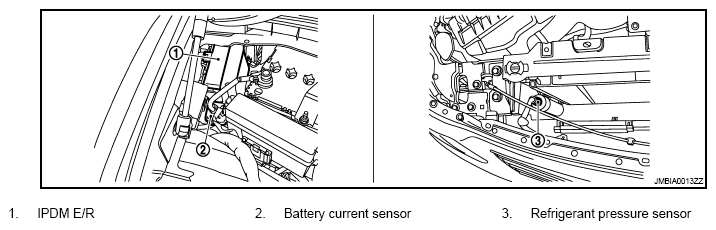

Fig 14: Identifying IPDM E/R, Battery Current Sensor And Refrigerant Pressure Sensor
G06614911Courtesy of NISSAN NORTH AMERICA, INC.

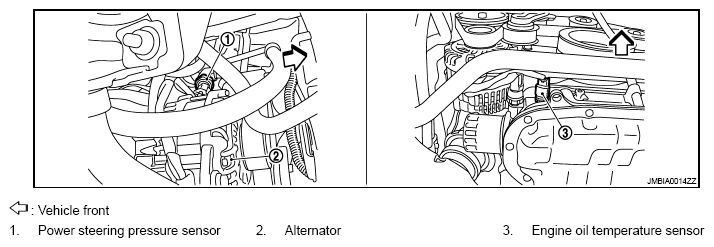

Fig 15: Identifying Power Steering Pressure Sensor, Alternator And Engine Oil Temperature Sensor
G06614912Courtesy of NISSAN NORTH AMERICA, INC.

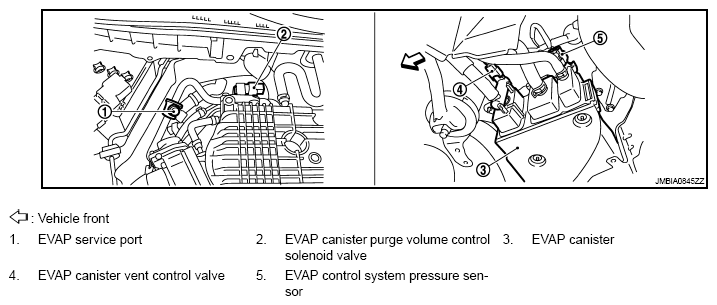

Fig 16: Identifying EVAP Canister, EVAP Canister Vent Control Valve And EVAP Canister Purge Volume Control Solenoid Valve
G06614913Courtesy of NISSAN NORTH AMERICA, INC.

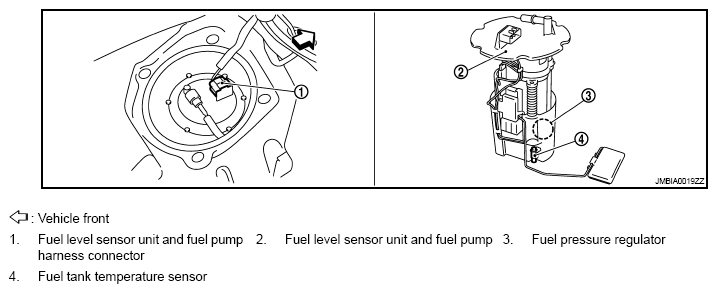

Fig 17: Identifying Fuel Tank Temperature Sensor, Fuel Pressure Regulator With Fuel Level Sensor Unit And Fuel Pump
G06614914Courtesy of NISSAN NORTH AMERICA, INC.

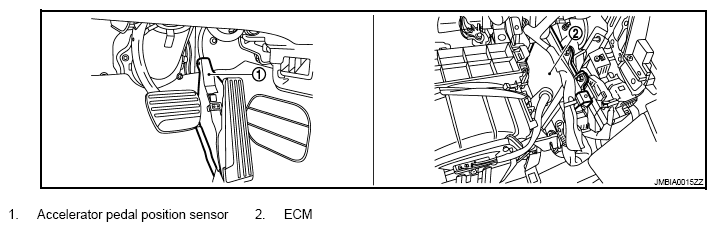

Fig 18: Identifying Accelerator Pedal Position Sensor And ECM
G06614915Courtesy of NISSAN NORTH AMERICA, INC.
Fig 19: Identifying Snow Mode Switch
G06614916Courtesy of NISSAN NORTH AMERICA, INC.

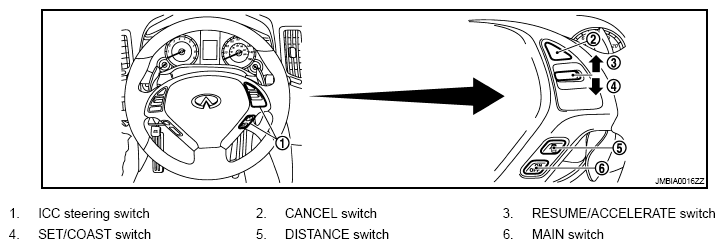

Fig 20: Identifying Steering Column Switches (1 Of 2)
G06614917Courtesy of NISSAN NORTH AMERICA, INC.

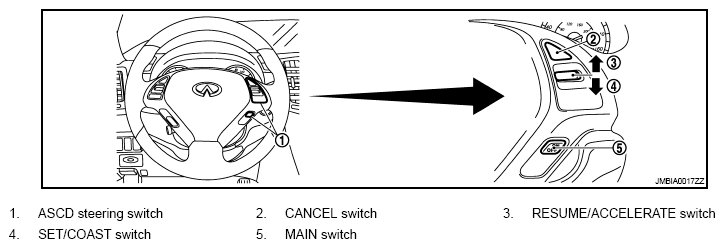

Fig 21: Identifying Steering Column Switches (2 Of 2)
G06614918Courtesy of NISSAN NORTH AMERICA, INC.

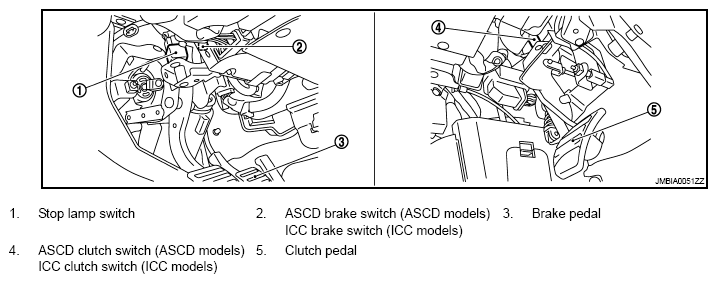

Fig 22: Identifying Stop Lamp Switch With Brake And Clutch Pedal
G06614919Courtesy of NISSAN NORTH AMERICA, INC.
