"P" Position

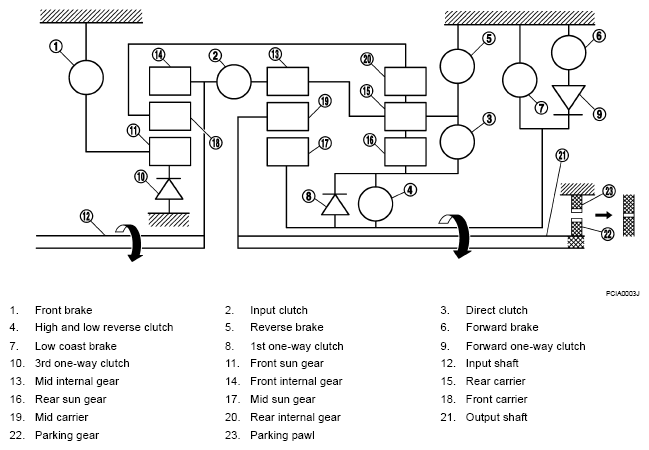

Fig 1: Identifying A/T Control System Power Flow Diagram (P Position)
G05217910Courtesy of NISSAN MOTOR CO., U.S.A.
