DVD Player
CONTROL UNIT TERMINALS AND REFERENCE VALUE (DVD PLAYER)
| Terminal (Wire color) | Item | Signal input/output | Condition | Reference value | ||
|---|---|---|---|---|---|---|
| + | - | Ignition switch | Operation | |||
| 1 (Y) | Ground | Battery power supply | Input | OFF | - | Battery voltage |
| 2 (V) | Ground | ACC power supply | Input | ACC | - | Battery voltage |
| 4 (W) | Ground | AUX image signal | Input | ON | - | |
| 5 | - | Shield | - | - | - | - |

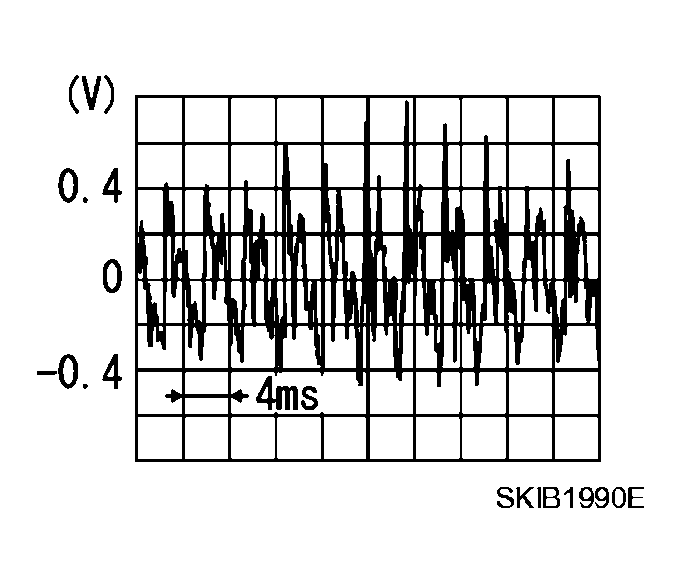

| 7 (W) | 6 (B) | AUX sound signal RH | Input | ON | AUX sound input | |
| 14 | - | Shield | - | - | - | - |
| 15 (Y) | - | Communication signal (H) | Input/Output | - | - | - |
| 16 (W) | - | Communication signal (H) | Input/Output | - | - | - |
| 17 (B) | Ground | Ground | - | ON | - | Approx. 0 V |
| 18 (R/L) | Ground | Illumination signal | Input | OFF | Lighting switch is OFF. | Approx. 0 V |
| Lighting switch is ON. | Approx. 12 V | |||||
| 19 | - | Shield | - | - | - | - |
| 20 (G) | Ground | DVD / AUX image signal | Output | ON | DVD image | |
| 23 (R) | 22 (B) | AUX sound signal LH | Input | ON | AUX sound input | |
| 24 | - | Shield | - | - | - | - |
| 27 (B/R) | 11 (BR) | Sound signal LH | Output | ON | Sound output | |
| 28 (B/W) | 12 (L) | Sound signal RH | Output | ON | Sound output | |
| 30 | - | Shield | - | - | - | - |
| 31 (O) | - | Communication signal (L) | Input/Output | - | - | - |
| 32 (R) | - | Communication signal (L) | Input/Output | - | - | - |
| 33 (R/Y) | - | Shield | - | - | - | - |
| 34 (B/Y) | 42 (LG) | DVD sound signal front RH | Output | ON | When playing DVDCAUTION | |
| 35 (L/R) | 43 (L/G) | DVD sound signal front LH | Output | ON | When playing DVDCAUTION | |
| 36 (R/B) | 44 (R) | DVD sound signal center | Output | ON | When playing DVDCAUTION | |
| 37 (Y/B) | 45 (Y) | DVD sound signal woofer | Output | ON | When playing DVDCAUTION | |
| 38 (G/R) | - | Shield | - | - | - | - |
| 39 (Y/L) | 47 (W/L) | DVD sound signal rear RH | Output | ON | When playing DVDCAUTION | |
| 40 (O/L) | 48 (O) | DVD sound signal rear LH | Output | ON | When playing DVDCAUTION | |
| 46 (G/W) | - | Shield | - | - | - | - |
|
CAUTION:
When the stereo sound is played, only front RH and LH are output. When the monaural sound is played, only center is output. All surround sounds are input only when the 5.1 channel surround sound is played.
|
||||||
