Check Horn Circuit

  1. CHECK HORN CHIRP FUNCTION

    With CONSULT-II

    1. Check horn function "HORN" in "ACTIVE TEST" mode with CONSULT-II.
    2. Perform operation shown on display.
      1. Horn should sound.
      Fig 1: ACTIVE TEST - CONSULT II Display
      G02372421Courtesy of NISSAN MOTOR CO., U.S.A.

    Without CONSULT-II

    1. Turn ignition switch OFF.
    2. Disconnect BCM connector.
    3. Apply ground to BCM connector E204 terminal 127.
      1. Horn should sound.

    OK or NG

    1. OK: Horn alarm is OK.
    2. NG: GO TO 2.
    Fig 2: Identifying BCM Connector E204 Terminal 127
    G02372422Courtesy of NISSAN MOTOR CO., U.S.A.
  2. CHECK HORN RELAY

    Check horn relay condition.

    OK or NG

    1. OK: GO TO 3.
    2. NG: Replace horn relay.
  3. CHECK POWER SUPPLY FOR HORN RELAY
    1. Turn ignition switch OFF.
    2. Disconnect horn relay connector.
    3. Check voltage between horn relay connector E3-5 terminal 2 and ground.
      1. 2 - Ground: Battery voltage.

    OK or NG

    1. OK: GO TO 4.
    2. NG: Check the following.
      • 15A fuse [No. 56, located in the fuse, fusible link and relay block (J/B)]
      • Harness for open or short between horn relay and fuse

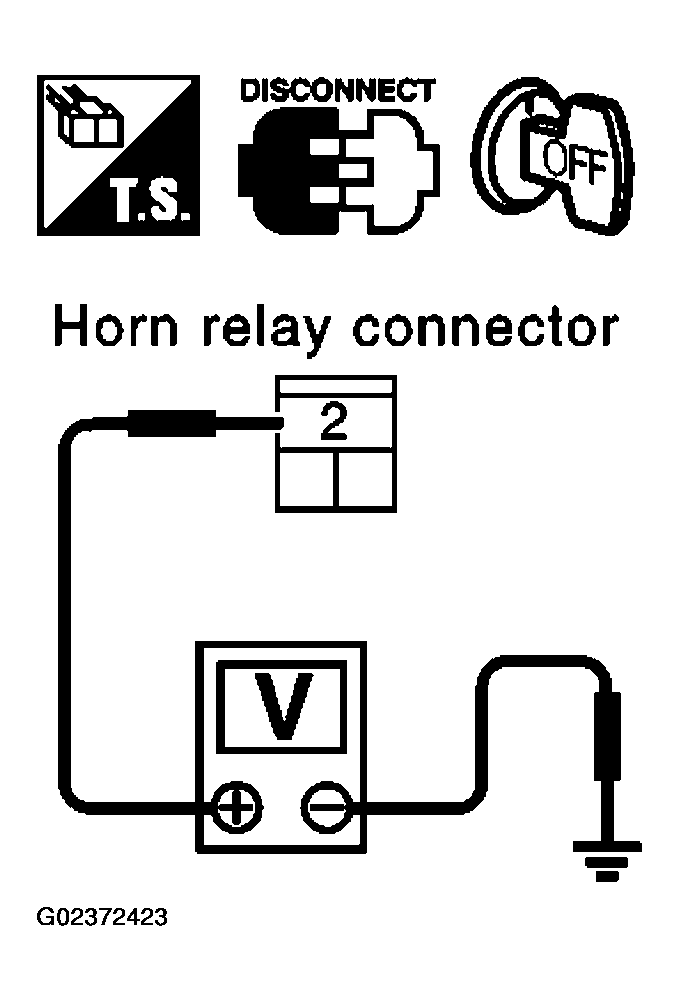

    Fig 3: Checking Voltage Between Horn Relay Connector E3-5 Terminal 2 And Ground
    G02372423Courtesy of NISSAN MOTOR CO., U.S.A.
  4. CHECK HORN RELAY CIRCUIT
    1. Disconnect BCM connector.
    2. Check continuity between BCM connector E204 terminal 127and horn relay connector E3-5 terminal 1.
      1. 127 (G/W) - 1 (G/W): Continuity should exist.

    OK or NG

    1. OK: GO TO 5.
    2. NG: Repair or replace harness.
    Fig 4: Checking Continuity Between BCM Connector E204 Terminal 127 And Horn Relay Connector E3-5 Terminal 1
    G02372424Courtesy of NISSAN MOTOR CO., U.S.A.
  5. CHECK HORN RELAY CIRCUIT
    1. Disconnect horn relay and horn high or low connector.
    2. Check continuity between horn relay connector E3-5 terminal 3 and horn connector E43 (low), E63 (high) terminal 1.
      1. LOW
      2. 3 - 1 (G): Continuity should exist.
      3. HIGH
      4. 3 - 1 (G/OR): Continuity should exist.

    OK or NG

    1. OK: GO TO 6.
    2. NG: Repair or replace harness.
    Fig 5: Checking Continuity Between Horn Relay Connector E3-5 Terminal 3 And Horn Connector E43 (Low), E63 (High) Terminal 1
    G02372425Courtesy of NISSAN MOTOR CO., U.S.A.
  6. CHECK HORN AND HORN GROUND

    Apply battery voltage to horn terminal 1.

    Horn should sound.

    OK or NG

    1. OK: Replace BCM.
    2. NG: Replace horn or repair horn ground.
