Power Window Main Switch

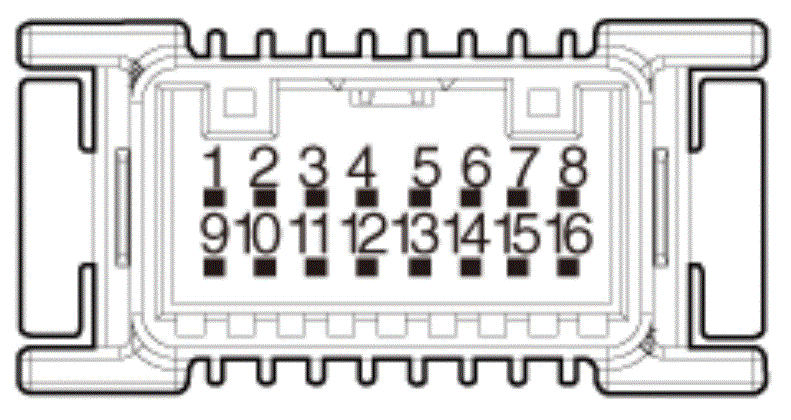

| DAU + IMS +FOLD | Pin | Description |
|---|---|---|
| 1 | - | |
| 2 | B-CAN Low | |
| 3 | B-CAN High | |
| 4 | - | |
| 5 | - | |
| 6 | - | |
| 7 | - | |
| 8 | Battery (+) | |
| 9 | GND | |
| 10 | - | |
| 11 | - | |
| 12 | IMS switch | |
| 13 | - | |
| 14 | - | |
| 15 | - | |
| 16 | IGN 1 |

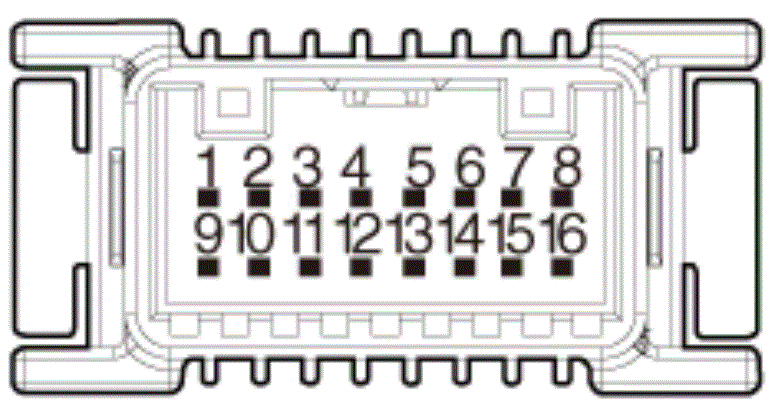

| DAU + FOLD | Pin | Description |
|---|---|---|
| 1 | - | |
| 2 | B-CAN Low | |
| 3 | B-CAN High | |
| 4 | - | |
| 5 | - | |
| 6 | Mirror fold motor | |
| 7 | Mirror unfold motor | |
| 8 | Battery (+) | |
| 9 | GND | |
| 10 | Mirror vertical LH | |
| 11 | Mirror horizontal LH | |
| 12 | Mirror common | |
| 13 | Mirror horizontal RH | |
| 14 | Mirror vertical RH | |
| 15 | - | |
| 16 | IGN 1 |
