Integrated Body Control Unit (IBU)

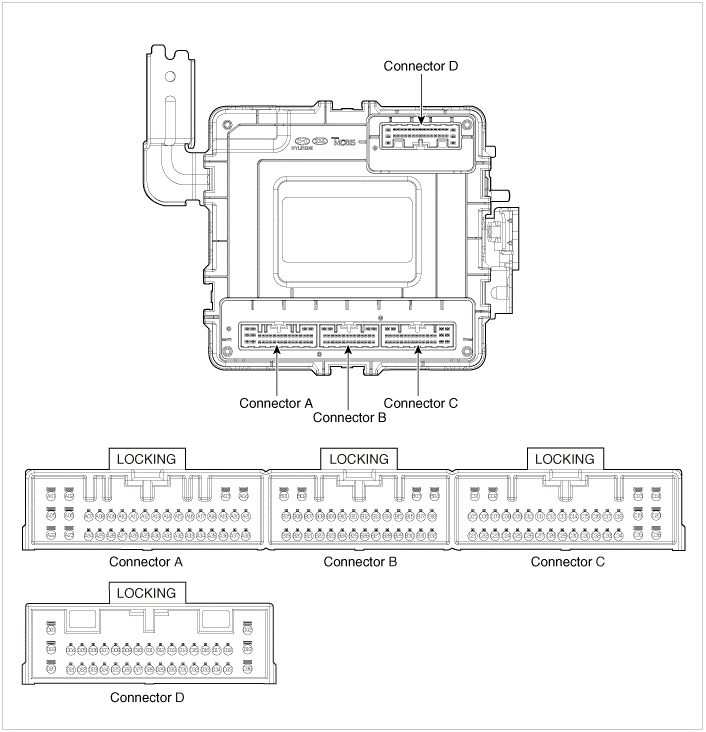

CONNECTOR PIN INFORMATION
| No | Connector A | Connector B | Connector C | Connector D |
|---|---|---|---|---|
| 1 | Speed_input | - | ECU ground | Blower motor operate_output |
| 2 | - | Rear washer switch_output | Power Ground | - |
| 3 | Front washer switch_input | ESCL (+)_output | Battery (+) ECU | - |
| 4 | PDW-R power_input | ESCL (-)_output | Battery (+) power | - |
| 5 | RPM_input | Front wiper low relay_output | - | - |
| 6 | - | - | Immobilizer antenna power_output | Start feedback_output |
| 7 | ACC relay_output | PDW switch IND_output | Immobilizer antenna ground_output | - |
| 8 | Multifunction switch ground_output | - | IGN 1_output | - |
| 9 | ESCL COM | - | - | Passenger outside handle_output |
| 10 | Front wiper switch_output | - | - | - |
| 11 | IGN1 relay_output | - | B_CAN (Low) | - |
| 12 | Head lamp (High) switch_output | - | B_CAN (High) | - |
| 13 | IGN2 relay_output | Auto light sensor signal_output | Start relay_output | Front bumper antenna (+)_output |
| 14 | Mirror unfolding_output | - | P_CAN (Low) | Bumper antenna power_output |
| 15 | Wiper relay power_output | - | P_CAN (High) | Passenger outside handle antenna (+)_output |
| 16 | Rear right seat belt IND_output | SSB switch 2_input | Sunroof status_output | Driver outside handle antenna (+)_output |
| 17 | Rear left seat belt IND_output | PDW OPT_output | PDW-R switch_output | Tailgate antenna (+)_output |
| 18 | - | Front wiper back up switch_input | IFU door unlock signal_output | Interior antenna2 power_output |
| 19 | Rear wiper relay | Front wiper high relay_output | LIN3 | Interior antenna1 power_output |
| 20 | - | SSB symbol illumination (+)_output | LIN4 | ESCL Enable_output |
| 21 | PDW power_output | - | - | - |
| 22 | - | - | ATM solenoid_output | - |
| 23 | - | Auto light sensor ground_output | ACC_output | - |
| 24 | Brake switch_output | - | - | - |
| 25 | Rear wiper relay_output | - | - | Driver outside handle switch_output |
| 26 | UIPROA OPT_output | - | - | - |
| 27 | Front wiper volume switch_output | - | - | - |
| 28 | - | - | - | - |
| 29 | Light switch_output | - | kline IMMO | - |
| 30 | Puddle lamp_output | SSB switch1_output | RVM switch_output | Front bumper antenna (-)_output |
| 31 | Fog lamp switch_output | ESCL unlock switch_IN | P-Position_output (AT) | Bumper antenna ground_output |
| 32 | Mirror folding_output | Wiper parking switch_output | Clutch ignition lock switch_output (MT) | Passenger outside handle antenna (-)_output |
| 33 | - | - |
IGN2_output | Driver outside handle antenna (-)_output |
| 34 | Rear center seat belt IND_output | LIN1 | Tailgate antenna (-)_output | |
| 35 | - | LIN2 | Interior antenna2 ground_output | |
| 36 | - | Auto light sensor power_output | Interior antenna1 ground_output | |
| 37 | External amplifier_output | - |
- |
|
| 38 | PDW-R power_output |
