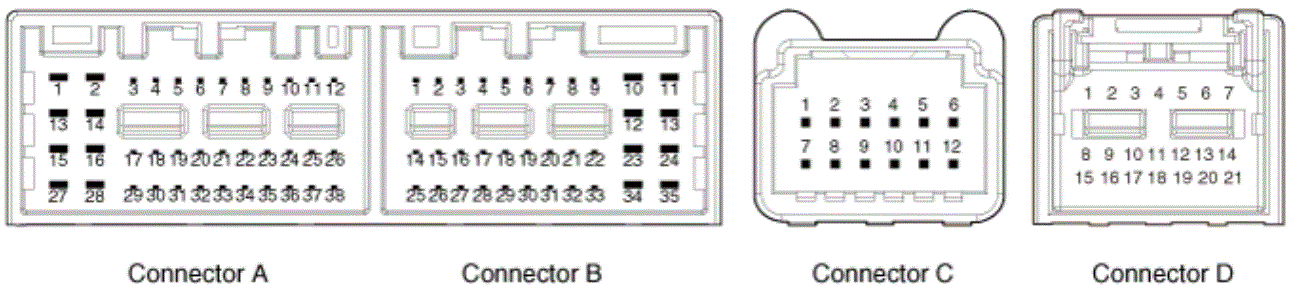

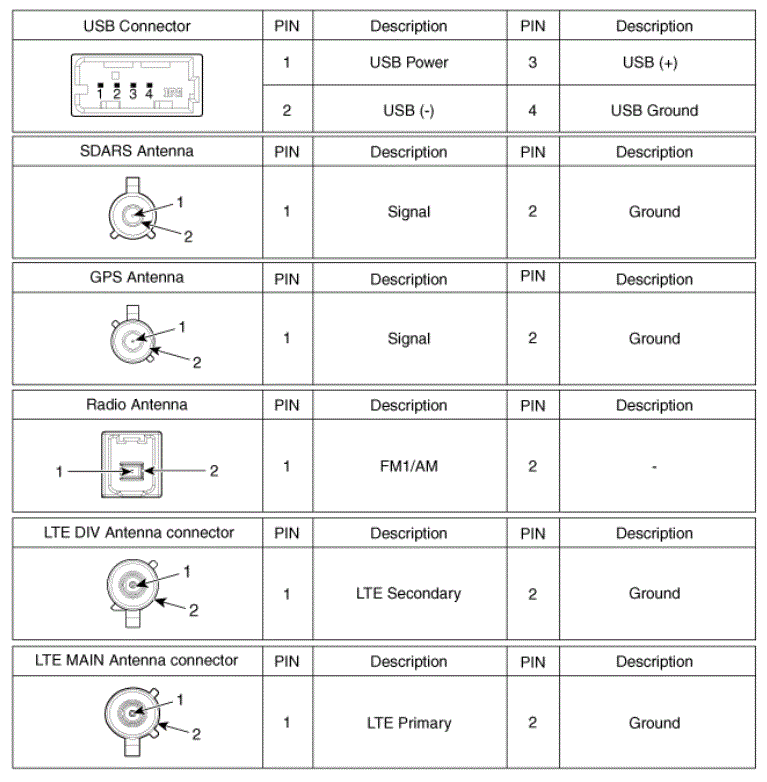

Connector Pin Information
| No | Connector A | Connector B | Connector C | Connector D |
|---|---|---|---|---|
| 1 | - | - | Ground | B_CAN (High) |
| 2 | - | Mic_Signal (+) | - | C_CAN (High) |
| 3 | NAVI VOICE (+) | - | Harzard_IN | - |
| 4 | SPDIF (HI) | - | SBR | - |
| 5 | - | Antenna power | Battery (+) | - |
| 6 | Camera Battery (+) | Illumination (+) | TEL TAIL | - |
| 7 | Camera_Video | MM CAN (High) | IGN1 | - |
| 8 | - | - | - | B_CAN (Low) |
| 9 | - | - | - | C_CAN (Low) |
| 10 | AUX Audio R | Battery (+) | - | - |
| 11 | AUX DETECT | Battery (+) | - | - |
| 12 | Steering wheel remote controller | Ground | Harzard_OUT | - |
| 13 | - | Ground | - | |
| 14 | - | Mic_ground | - | |
| 15 | - | Mic_Signal (-) | - | |
| 16 | - | - | MTS_KEY | |
| 17 | NAVI VOICE (-) | - | - | |
| 18 | SPDIF (LOW) | - | - | |
| 19 | SPDIF (Ground) | Illumination (-) | - | |
| 20 | Camera_GND | MM CAN (Low) | - | |
| 21 | Camera_Video GND | - | - | |
| 22 | - | ACC | - | |
| 23 | - | - | ||
| 24 | AUX Audio L | - | ||
| 25 | AUX Audio ground | - | ||
| 26 | Steering wheel remote ground | - | ||
| 27 | - | - | ||
| 28 | - | - | ||
| 29 | - | - | ||
| 30 | - | - | ||
| 31 | - | - | ||
| 32 | - | - | ||
| 33 | Camera_Video Shield | IGN 1 | ||
| 34 | - | - | ||
| 35 | - | - | ||
| 36 | - | |||
| 37 | - | |||
| 38 | vehicle speed |
