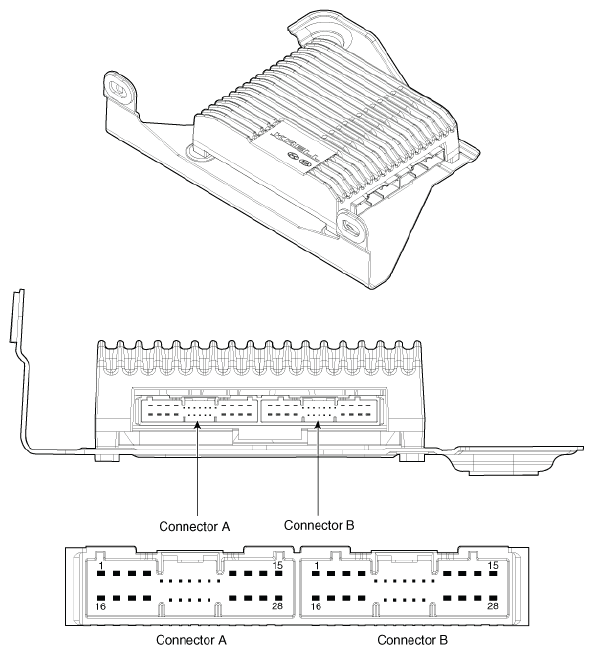

| 1 |
BATT (+) |
1 |
Rear door speaker - LH (+) |
| 2 |
BATT (+) |
2 |
Rear door speaker - LH (-) |
| 3 |
BATT (+) |
3 |
Rear door speaker - RH (+) |
| 4 |
BATT (+) |
4 |
Rear door speaker - RH (-) |
| 5 |
- |
5 |
- |
| 6 |
Multimedia CAN (High) |
6 |
- |
| 7 |
Multimedia CAN (Low) |
7 |
- |
| 8 |
ACC |
8 |
- |
| 9 |
Navigation voice (+) |
9 |
- |
| 10 |
- |
10 |
- |
| 11 |
- |
11 |
- |
| 12 |
Front door speaker - LH (+) |
12 |
- |
| 13 |
Front door speaker - LH (-) |
13 |
- |
| 14 |
Front door tweeter speaker - RH (+) |
14 |
- |
| 15 |
Front door tweeter speaker - RH (-) |
15 |
- |
| 16 |
Ground |
16 |
Sub-Woofer (+) |
| 17 |
Ground |
17 |
Sub-Woofer (-) |
| 18 |
Ground |
18 |
Center speaker (+) |
| 19 |
Ground |
19 |
Center speaker (-) |
| 20 |
SPDIF (High) |
20 |
- |
| 21 |
SPDIF (Low) |
21 |
- |
| 22 |
SPDIF GND |
22 |
- |
| 23 |
Navigation voice (-) |
23 |
- |
| 24 |
IGN 1 |
24 |
- |
| 25 |
Front tweeter speaker - LH (+) |
25 |
- |
| 26 |
Front tweeter speaker - LH (-) |
26 |
- |
| 27 |
Front tweeter speaker - RH (+) |
27 |
- |
| 28 |
Front tweeter speaker - RH (-) |
28 |
- |
