Door Outside Handle

WARNING: This page is about a different car, the 2018 Hyundai Sonata. However, it is still accessible from the selected car via links, so may be relevant.

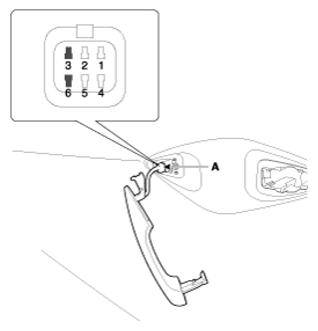

  1. Disconnect the front door outside handle connector (A).
    G12764973Courtesy of HYUNDAI MOTOR AMERICA
  2. Check for continuity between terminals No 3 and No 6.
    G12764974Courtesy of HYUNDAI MOTOR AMERICA
No Description
1 Door antenna (+)
2 Pocket lamp LED (+)
3 Door lock/unlock button switch
4 Door antenna (-)
5 Pocket lamp LED (-)
6 Door lock/unlock button switch ground
G12764975Courtesy of HYUNDAI MOTOR AMERICA
