Communication Network Diagram

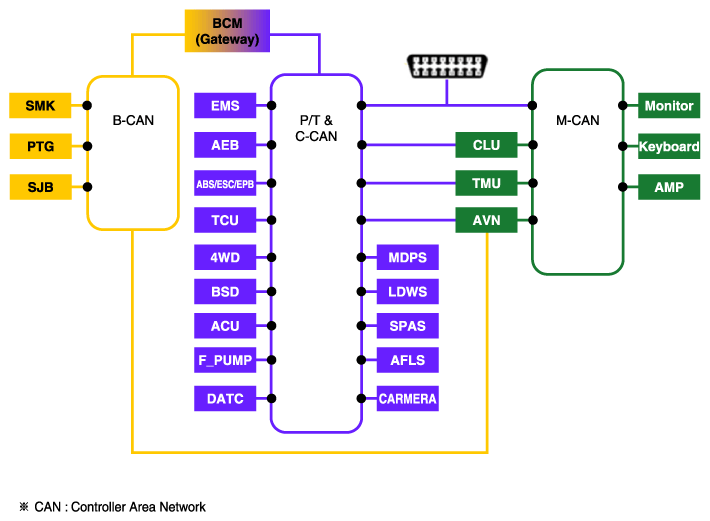

Fig 1: Body Control Module Communication Network Diagram
G12042754Courtesy of HYUNDAI MOTOR AMERICA
Abbreviation Explanation
ACU Airbag Control Unit
ABS Anti-lock Brake System
AEB Autonomous Emergency Braking
AFLS Adaptive Front Lighting System
AMP Amplifier
AVN Head Unit (Audio/AVN)
B CAN Body Controller Area Network
BCM Body Control Module
BSD Blind Spot Detection
C CAN Chassis Controller Area Network
CLU Cluster Module
CAMERA Rear View Camera
DATC Dual Automatic Temp Control
ESC Electronic Stability Program
EPB Electronic Parking Brake
EMS Engine Management System
F PUMP Fuel Pump
LDWS Lane Departure Warning System
M CAN Multi media Controller Area Network
MDPS Motor Driven Power Steering
P CAN Powertrain Controller Area Network
PTG Power Liftgate
SJB Smart Junction Block
SMK Smart Key Unit
SPAS Smart Parking Assist System
TCU Transmission Control Unit
TMU Telematics System
4WD 4 Wheel Drive System
