Components and Components Location: Components

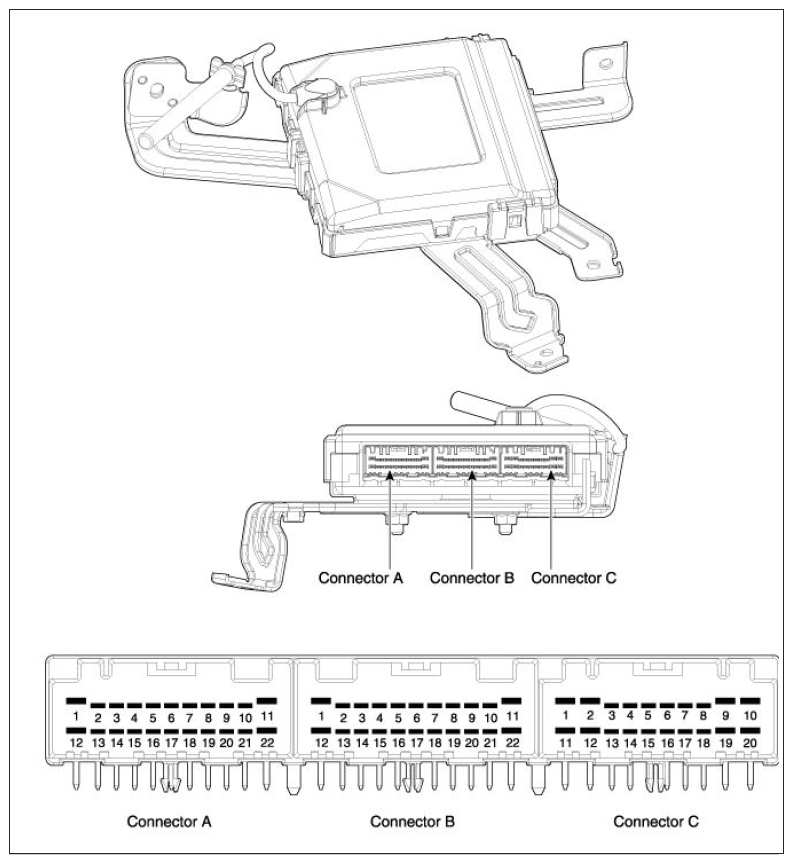

SMART KEY UNIT CONNECTORS
| No | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | BATT (+) | IGN2 relay_output | Immobilizer antenna power |
| 2 | BATT (+) | IGN1 relay_output | Wheel speed sensor_input |
| 3 | Interior antenna 1_GND | - | SSB switch 1 signal_input |
| 4 | Bumper antenna_GND | - | - |
| 5 | Interior antenna 2_GND | - | - |
| 6 | Assist door antenna_GND | EMS communication | "P" signal input |
| 7 | - | B-CAN (High) | Brake switch_input |
| 8 | Driver's door antenna_GND | B-CAN (Low) | IGN2 signal_input |
| 9 | - | - | IGN1 signal_input |
| 10 | SSB Illumination (+) | - | Starter relay_output |
| 11 | External buzzer | - | Immobilizer antenna GND |
| 12 | - | ACC relay_output | RPM_Input |
| 13 | - | - | SSB switch 2 signal_input |
| 14 | Interior antenna 1_Power | GND | Driver's door switch signal_input |
| 15 | Bumper antenna_Power | KEY Out indicator | Assist door switch signal_input |
| 16 | Interior antenna 2_Power | SSB LED (ACC) | Start signal feedback_input |
| 17 | Assist door antenna_Power | SSB LED (IGN) | Stop lamp fuse signal_input |
| 18 | - | - | ACC signal_input |
| 19 | Driver's door antenna_Power | SSB LED (OFF) | - |
| 20 | - | SSB Illumination (-) | GND |
| 21 | - | Immobilizer indicator | |
| 22 | - | - |
