Circuit Diagram

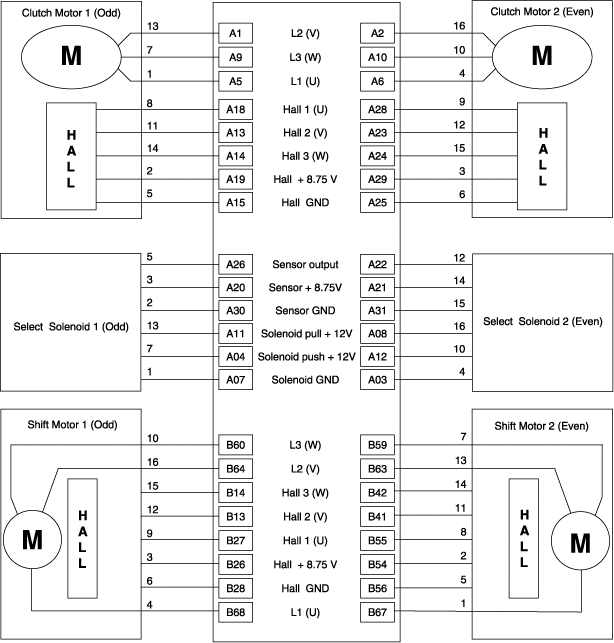

Fig 1: Transmission Control Module Circuit Diagram
G11675865Courtesy of HYUNDAI MOTOR AMERICA

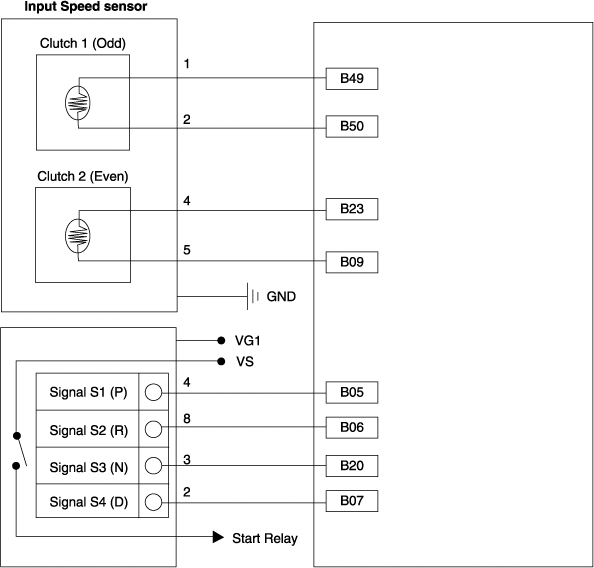

Fig 2: Input Speed Sensor Circuit Diagram
G11675866Courtesy of HYUNDAI MOTOR AMERICA
