Diagnostic Circuit Diagram

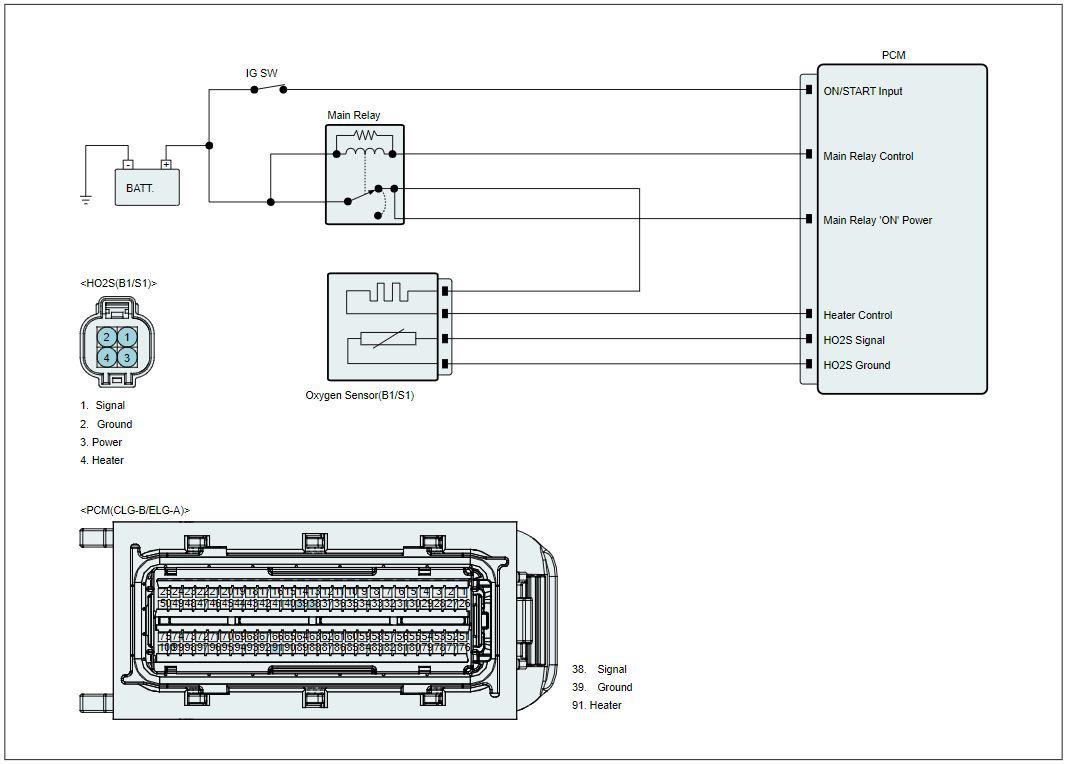

Fig 1: Oxygen Sensor (B1/S1) Diagnostic Circuit Diagram
G08817052Courtesy of HYUNDAI MOTOR AMERICA
