Circuit Diagram

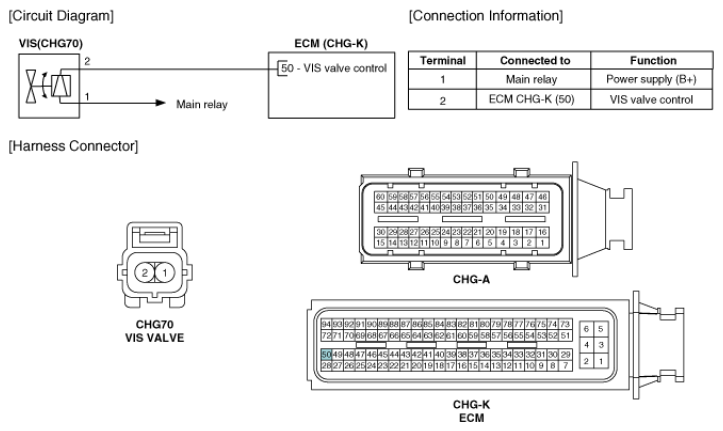

Fig 1: Variable Intake Solenoid Valve Circuit Diagram
G06872245Courtesy of HYUNDAI MOTOR CO.
