Components and Components Location: Components

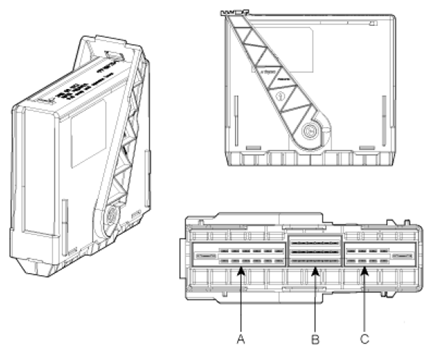

FRONT AREA MODULE CONNECTOR REFERENCE CHART
| Pin No | Connector A | Connector B | Connector C |
|---|---|---|---|
| 1 | Battery 1 | DRL realy | - |
| 2 | H/lamp high L | H/lamp washer relay | Tail Lamp L |
| 3 | Front fog R | CAN high | Front fog L |
| 4 | Turn signal L | CAN low | H/lamp high R |
| 5 | Rear turn signal L | Rain sensor output | Power GND 1 |
| 6 | Front turn signal L | Battery main | Power GND 2 |
| 7 | - | H/lamp low relay | Rear fog R |
| 8 | B/alarm horn | Room lamp auto cut relay | Tail lamp R |
| 9 | Rear fog L | - | Battery 2 |
| 10 | Turn signal R | - | |
| 11 | Rear turn signal R | Rain sensor input | |
| 12 | Front turn signal R | - | |
| 13 | Interior lamp | buzzer | |
| 14 | - | ||
| 15 | - | ||
| 16 | IGN1_FAM | ||
| 17 | DRL option switch | ||
| 18 | Hood switch |
