Variant Coding Procedure
- On-Line type on Scantool
- Ignition "OFF", connect scantool.
- Ignition "ON" & Engine "OFF" select vehicle name and airbag system.
- Select Variant coding mode.
- Follow steps on the screen as follows:

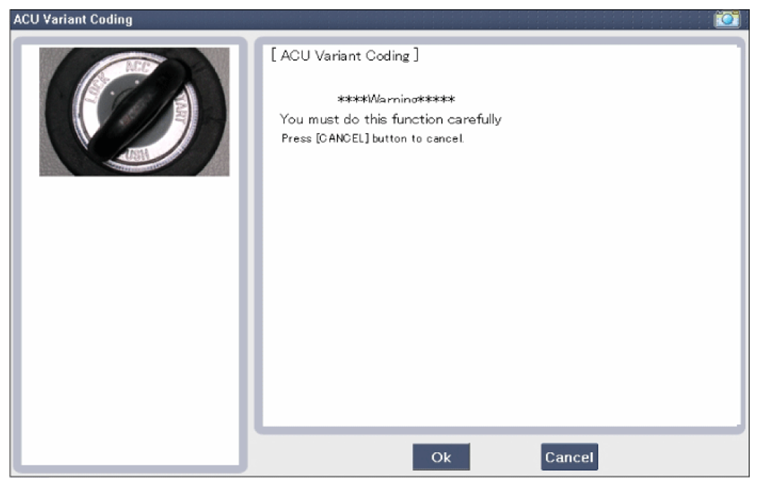

- Initial ACU Variant Coding screen
Courtesy of HYUNDAI MOTOR CO.

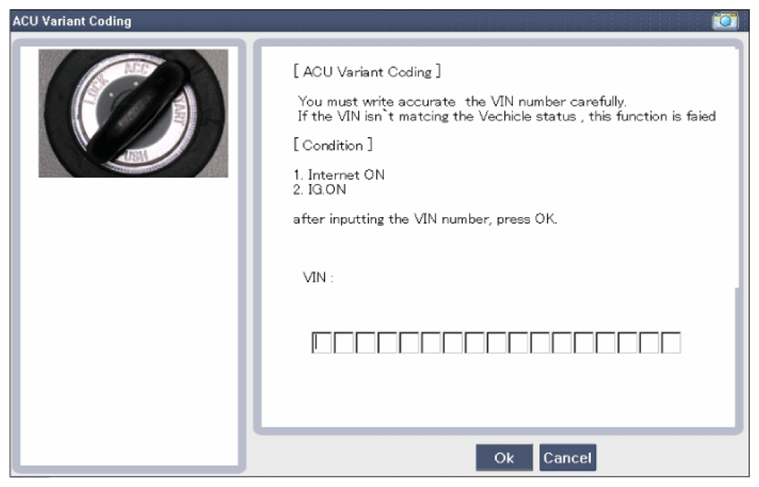

- VIN Code entering screen
Courtesy of HYUNDAI MOTOR CO.

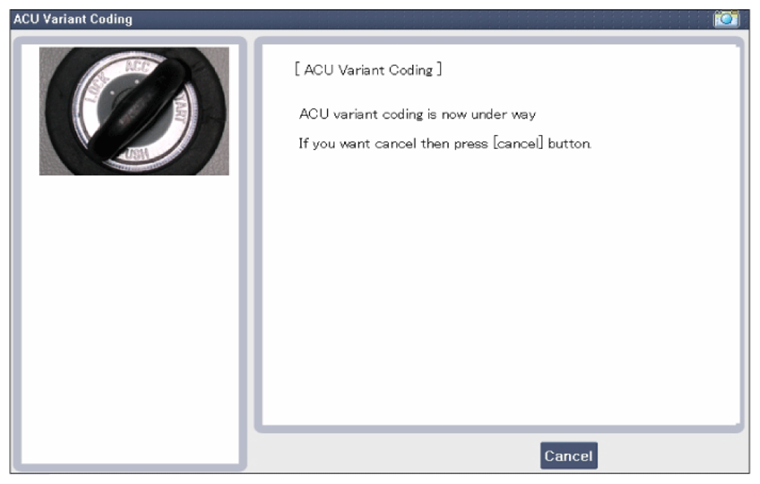

- Variant coding's proceeding screen-1
Courtesy of HYUNDAI MOTOR CO.

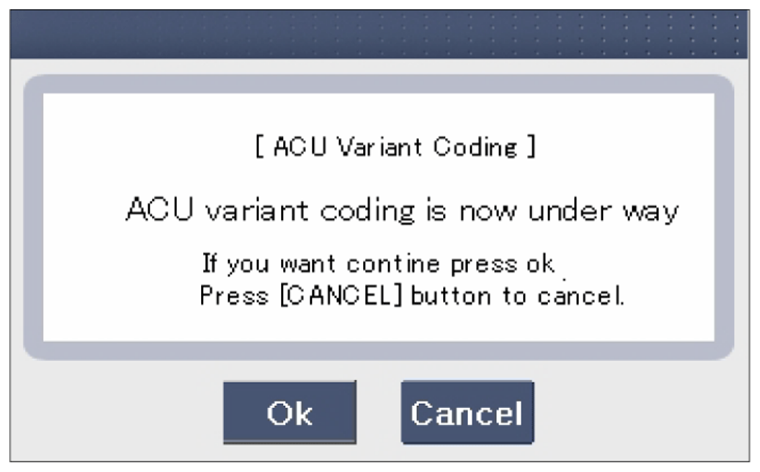

- Variant coding's proceeding screen-2
Courtesy of HYUNDAI MOTOR CO.
- Variant coding is completed
Courtesy of HYUNDAI MOTOR CO.
NOTE:
- Screen of Retrying the Variant coding after finishing variant coding
Courtesy of HYUNDAI MOTOR CO.

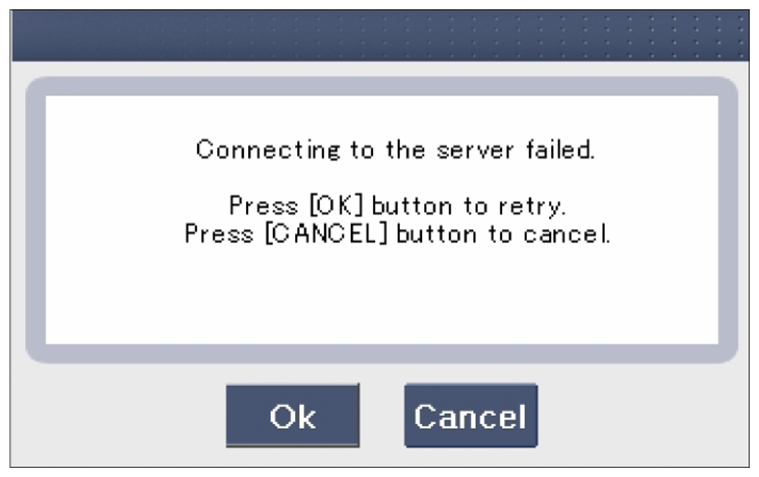

- Screen of communication failure
Courtesy of HYUNDAI MOTOR CO.
- Off-line type on Scantool (This can be used when not connecting to Internet)

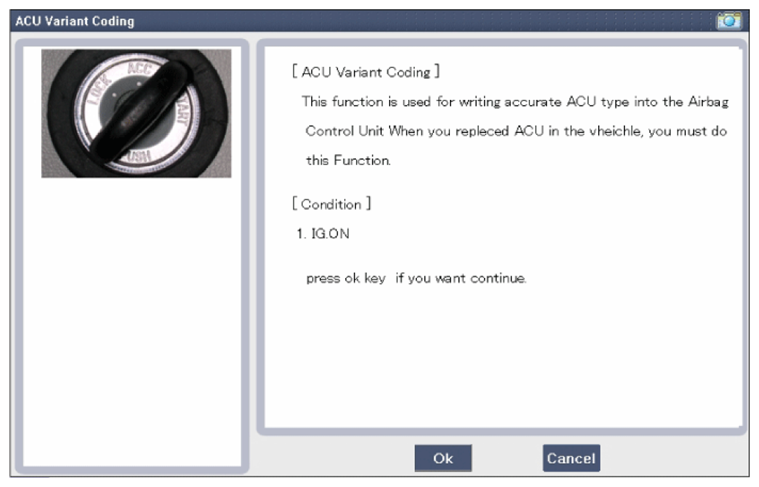

- Initial ACU Variant Coding screen
Courtesy of HYUNDAI MOTOR CO.

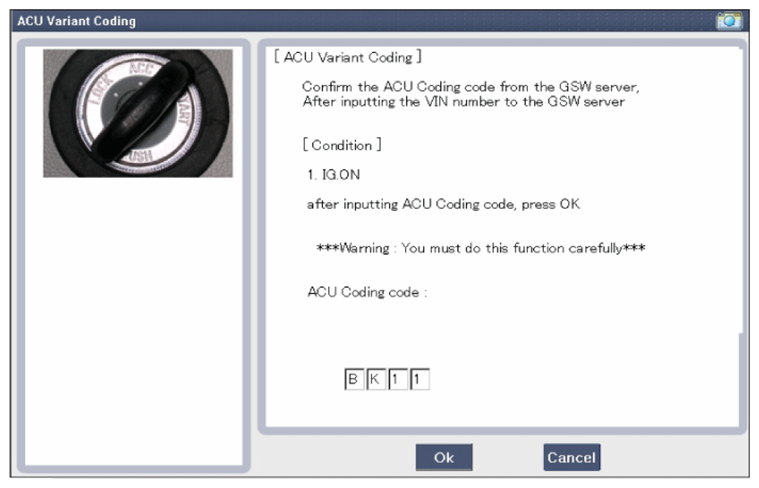

- ACU CODING Code entering screen
Courtesy of HYUNDAI MOTOR CO.
- Screen of rechecking ACU CODING code's entering
Courtesy of HYUNDAI MOTOR CO.

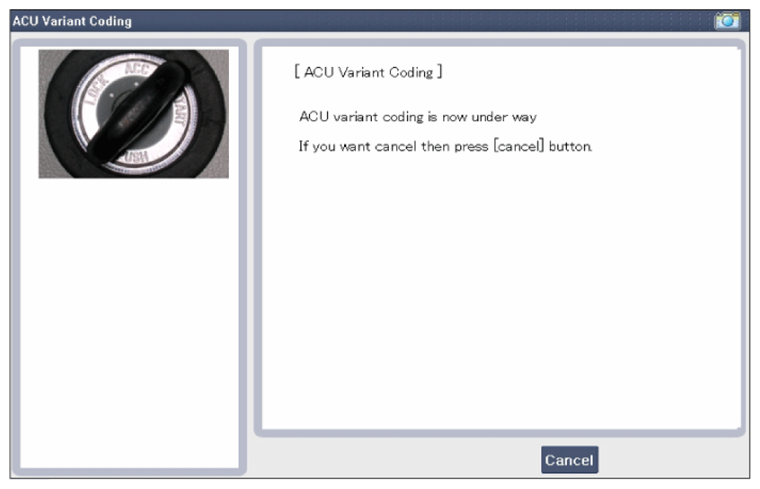

- Variant coding's proceeding screen-1
Courtesy of HYUNDAI MOTOR CO.
- Variant coding's proceeding screen-2
Courtesy of HYUNDAI MOTOR CO.

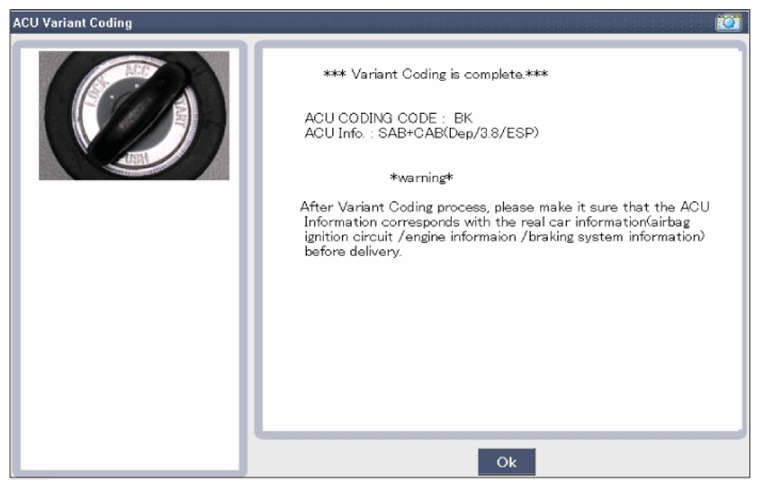

- Variant coding is completed
Courtesy of HYUNDAI MOTOR CO.
NOTE:

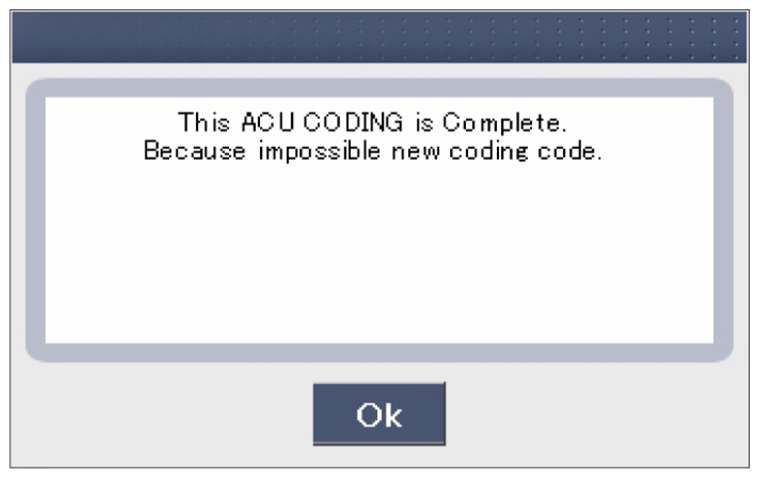

- Screen of Retrying the Variant coding after finishing variant coding
Courtesy of HYUNDAI MOTOR CO.
