ECU Connector Input/Output (ABS): Notes

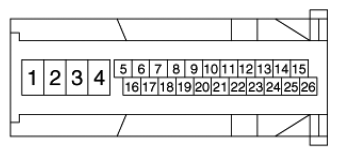

Fig 1: Identifying ECU Input/Output (ABS) Connector Terminals
G06863997Courtesy of HYUNDAI MOTOR CO.
ECU INPUT/OUTPUT (ABS) CONNECTOR TERMINALS RESISTANCE AND CURRENT SPECIFICATIONS

Wire No. Designation Current max.permissible wire resistance R_L (mΩ) min.leakage resistance R_P (kΩ)
max min
1 Ground for recirculation pump 20~39 A 10 A 10
4 Ground for solenoid valves and ECU 5~15 A 2.5 A 10
2 Voltage supply for pump motor 20~39 A 10 A 10 200
3 Voltage supply for solenoid valves 5~15 A 2 A 10 200
18 Voltage for hybrid ECU 1 A 500 mA 60 200
5,10,17,19 signal wheel speed sensor FL, FR, RL, RR 16 mA 6 mA 250 200 to ground 1.5M to bat
16,9,6,8 Voltage supply for the active wheel speed sensor FL, FR, RL, RR 10 mA 6 mA 250 200 to ground 1.5M to bat
11 Diagnostic wire K 6 mA 3 mA 250 200
22 ABS-warning lamp actuation 30 mA 5 mA 250 200
12 EBD-warning lamp actuation 30 mA 5 mA 250 200
20 brake light switch 10 mA 5 mA 250 200
15 CAN Low 30 mA 20 mA 250 200
26 CAN High 30 mA 20 mA 250 200
