| Alternator Mounting Bracket-To-Engine |
15-22 (20-30) |
| Alternator Mounting Bolt |
15-22 (20-30) |
| Alternator Mounting Nut |
15-22 (20-30) |
| Air Intake Surge Tank |
| Mounting Bolt/Nut |
11-15 (15-20) |
| Surge Tank Stay |
11-15 (15-20) |
| Auto Tensioner Fixed Bolt |
15-20 (20-27) |
| Camshaft Sprocket Bolt |
66-81 (90-110) |
| Coolant Inlet Fitting Bolt |
13-15 (17-20) |
| Coolant Pump-To-Engine Bolt (Head Marked "7" Bolt) |
11-16 (15-22) |
| Coolant Temperature Sensor |
15-30 (20-40) |
| Crankshaft |
| Connecting Rod Cap Bolt |
| Step 1 |
13 (18) |
| Step 2 |
Tighten An Additional 90 Degrees |

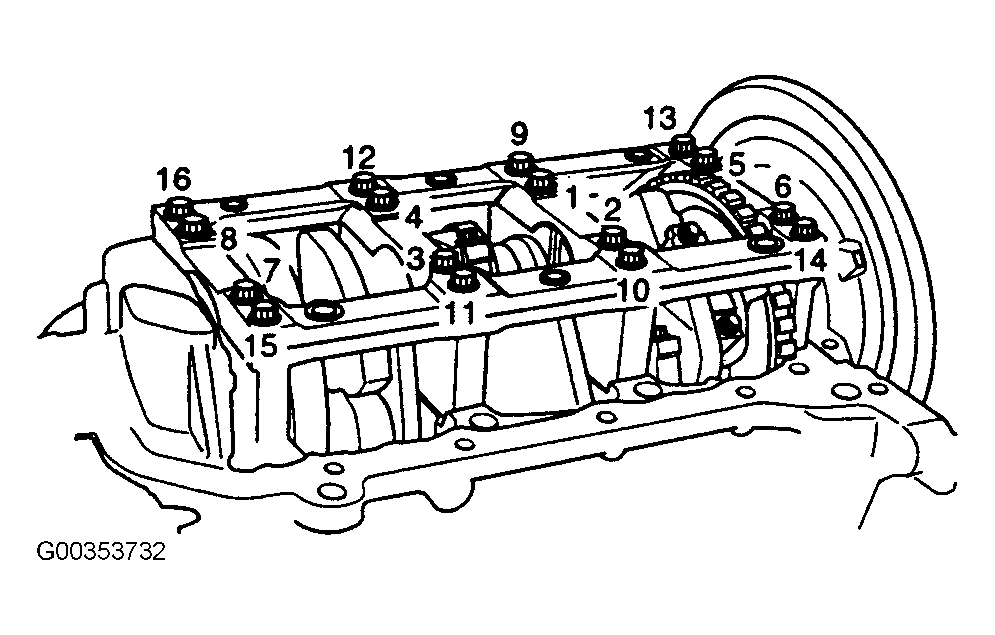

| Main Bearing Cap Bolt |
| M8 Bolt |
| Step 1 |
12 (16) |
| Step 2 |
Tighten An Additional 90 Degrees |
| M10 Bolt |
| Step 1 |
22 (30) |
| Step 2 |
Tighten An Additional 90 Degrees |
| Pulley Bolt |
133-140 (180-190) |
| Cylinder Head Bolt |
| Step 1 |
18 (25) |
| Step 2 |
Additional 60 Degrees |
| Step 3 |
Tighten An Additional 45 Degrees |
| Drive Belt Pulley Bolt |
26-41 (35-55) |
| Drive Belt Tensioner Bolt |
15-20 (20-27) |
| Drive Plate & Adaptor Bolt |
54-57 (73-77) |
| Engine Mounts |
| Engine Hanger Bracket-To-Engine |
15-20 (20-27) |
| Engine Mounting Bracket Bolt |
44-59 (60-80) |
| Engine Support Bracket Stud |
22-30 (30-40) |
| Engine Mounting Bracket Nut |
44-59 (60-80) |
| Engine Mounting Insulator Bolt |
30-41 (40-55) |
| Front Roll Stopper Bracket-To-Subframe Bolt |
30-41 (40-55) |
| Front Roll Stopper Insulator Bolt & Nut |
37-48 (50-65) |
| Rear Roll Stopper Bracket-To-Crossmember Bolt |
30-41 (40-55) |
| Rear Roll Stopper Insulator Bolt & Nut |
37-48 (50-65) |
| Exhaust Manifold-To-Cylinder Head (Self-Locking Nut) |
22-26 (30-35) |
| Exhaust Pipe |
| Catalytic Converter-To-Center Exhaust Pipe Nut |
22-30 (30-40) |
| Center Exhaust Pipe-To-Main Muffler Nut |
22-30 (30-40) |
| Pipe-To-Manifold Nut |
22-30 (30-40) |
| Pipe-To-Catalytic Converter Bolt |
30-44 (40-60) |
| Flywheel Bolt |
54-57 (73-77) |

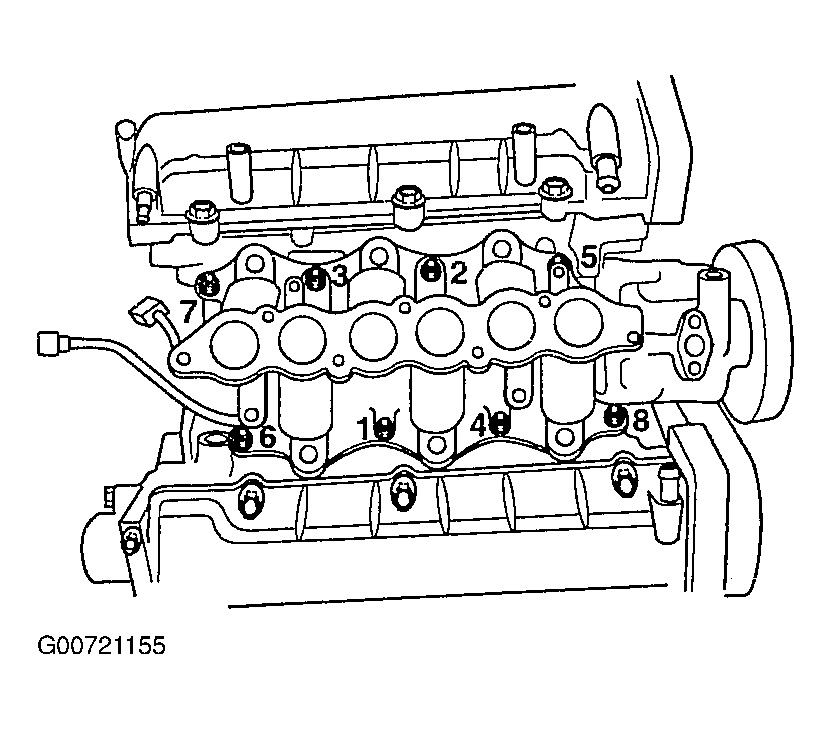

| Intake Manifold-To-Cylinder Head |
14-15 (19-20) |
| Oil Filter |
9-12 (12-16) |

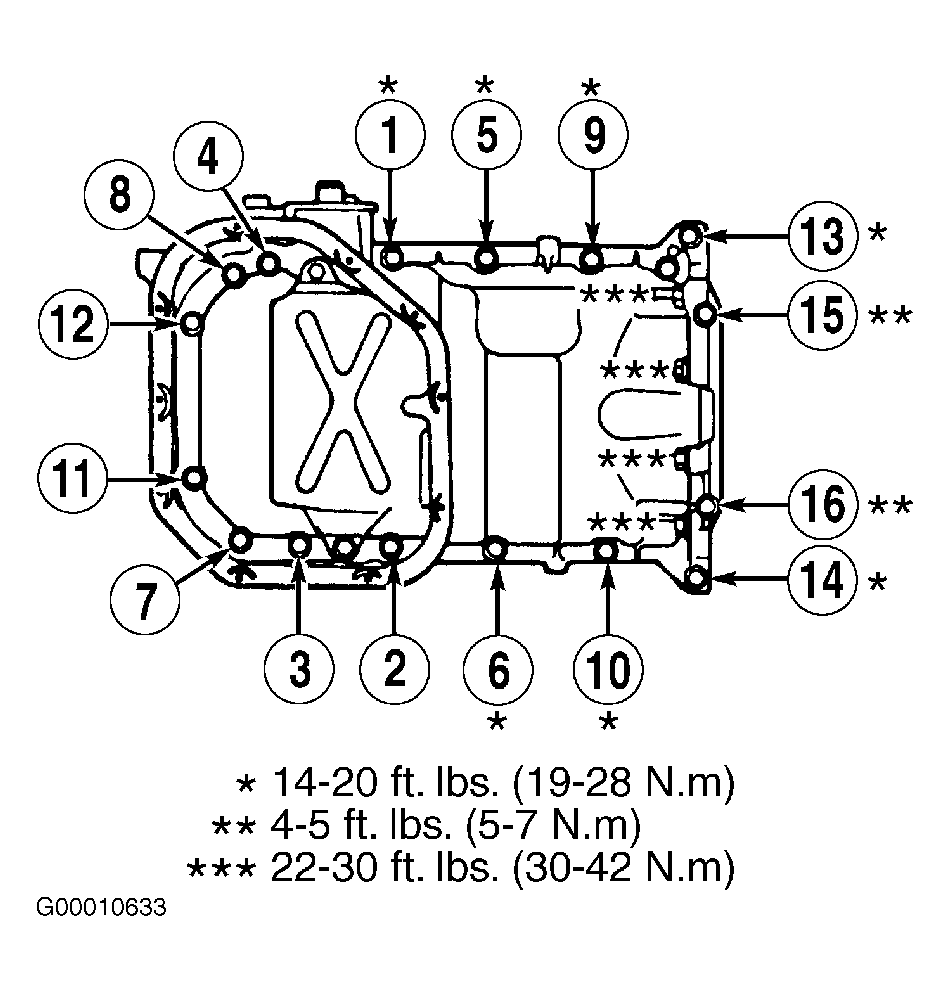

| Oil Pan Bolt |

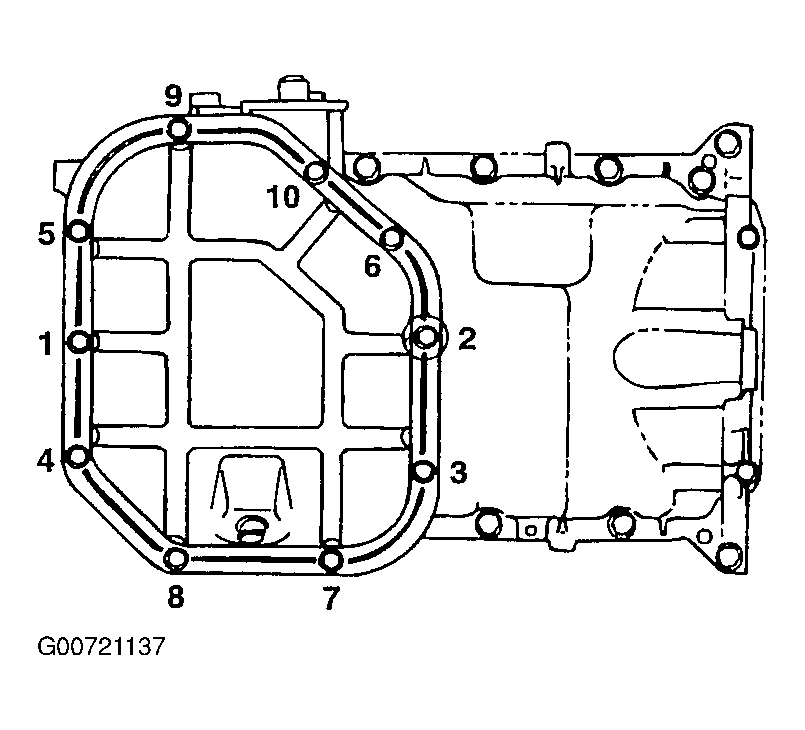

| Lower Pan |
|
| Upper Pan |
|
| Oil Pan Drain Plug |
26-33 (35-45) |
| Oil Pan Screen Bolt |
11-16 (15-22) |
| Oil Pressure Switch |
11-16 (15-22) |
| Oil Relief Valve Plug |
30-37 (40-50) |
| Oxygen Sensor |
30-37 (40-50) |
| Power Steering Pump Bracket-To-Cylinder Head Bolt |
13-19 (17-26) |
| Power Steering Pump-To-Bracket Bolt |
13-19 (17-26) |
| Spark Plug |
15-22 (20-30) |
| Starter |
| Bolt |
20-25 (27-34) |
| Nut |
15-22 (20-30) |
| Throttle Body-To-Surge Tank Bolt |
11-15 (15-20) |
| Timing Belt Assembly |
| Auto Tensioner Fixed Bolt |
14-20 (19-27) |
| Auto Tensioner Pulley Bolt |
32-41 (43-55) |
| Idler Pulley Bolt |
37-44 (50-60) |
| Tensioner Arm Fixed Bolt |
26-41 (35-55) |
| Transaxle Mount |
| Mounting Bracket Bolt |
30-41 (40-55) |
| Insulator Bolt |
66-81 (90-110) |
| Water Outlet Fitting Bolt |
13-15 (17-20) |
| INCH Lbs. (N.m) |
| Accelerator Bracket Bolt |
35-53 (4-6) |
| Air Cleaner Body Bolt |
71-106 (8-12) |
| Crank Position Sensor |
44-53 (5-6) |
| Cylinder Head Cover Bolts |
71-88 (8-10) |
| Delivery Pipe Installation Bolt |
89-133 (10-15) |
| Exhaust Manifold Heat Shield Bolt |
106-133 (12-15) |
| Fuel Hose Clamp-To-Cylinder Head Bolt |
106-133 (12-15) |
| Main Muffler Hanger Support Bracket Bolt |
89-133 (10-15) |
| Oil Level Gauge Guide Bolt |
106-133 (12-15) |
| Oil Pump |
| Case Bolt |
106-133 (12-15) |
| Cover Screw |
71-106 (8-12) |
| Oil Seal Case Bolt |
89-106 (10-12) |
| Rear Plate |
89-106 (10-12) |
| Transaxle Mounting Plate |
89-106 (10-12) |
| Timing Belt Assembly Cover Bolt |
89-106 (10-12) |
