Torque Specifications
WARNING:
For updated reuse guidelines and tightening procedures of cylinder head, connecting rod and main bearing bolts, refer to TSB 02-20-002 CYLINDER HEAD/CONNECTING ROD/MAIN BEARING BOLT REUSE GUIDELINES & TORQUE SPECS
.
TORQUE SPECIFICATIONS
| Application | Ft. Lbs. (N.m) | ||||
|---|---|---|---|---|---|
| Camshaft Bearing Cap Bolt | 10-11 (14-15) | ||||
| Camshaft Sprocket Bolt | 74-89 (100-121) | ||||
| Connecting Rod Cap Bolt | 23-28 (31-38) | ||||
| Connecting Rod Cap Nut | 37-39 (50-53) | ||||
| Crankshaft Pulley Bolt | 125-133 (169-180) | ||||

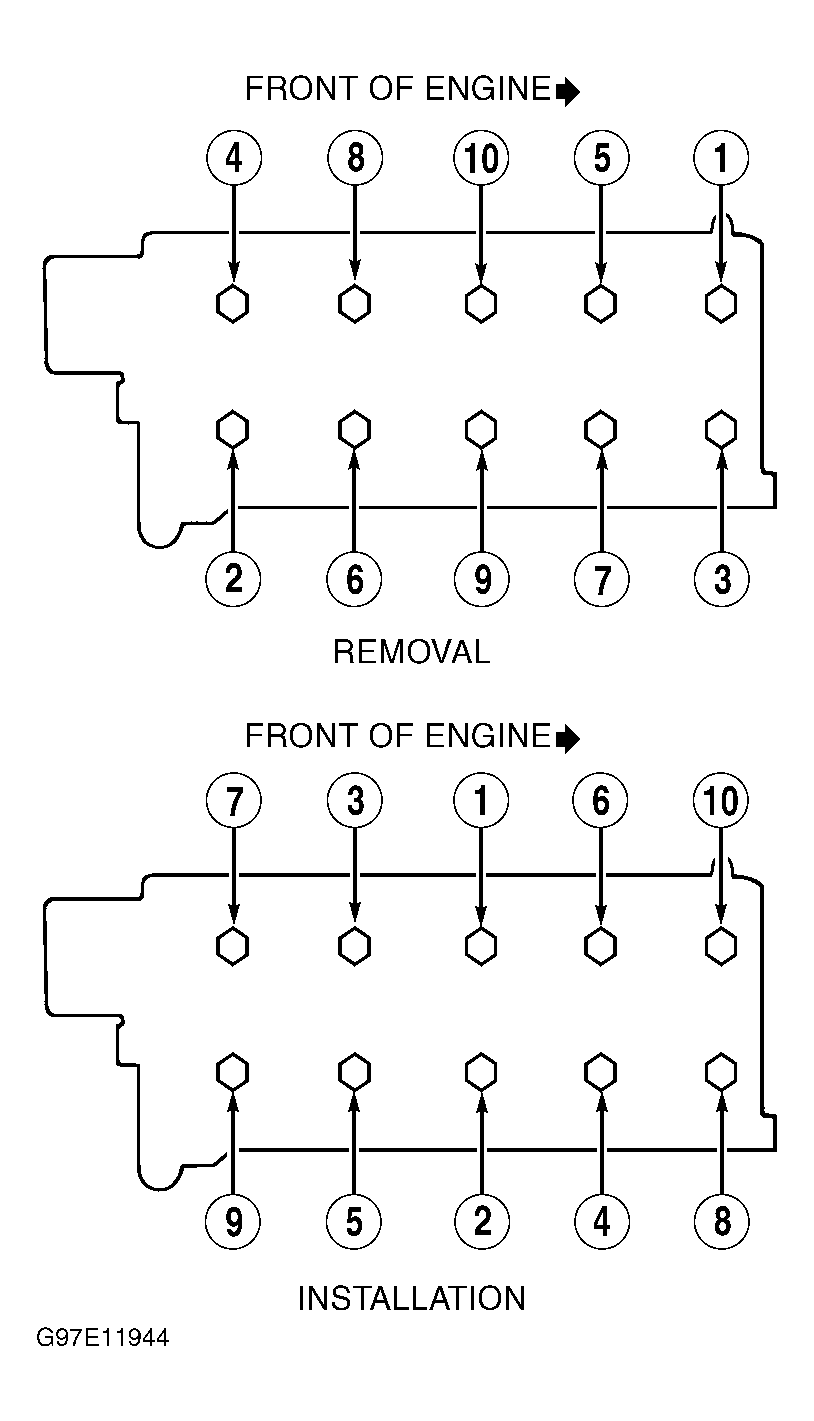

| Cylinder Head Bolt(1) | |||||
| M10 | |||||
| Step 1 | 22 (30) | ||||
| Step 2 | Additional 60° | ||||
| Step 3 | Additional 60° | ||||
| M12 | |||||
| Step 1 | 26 (35) | ||||
| Step 2 | Additional 60° | ||||
| Step 3 | Additional 60° | ||||
| Engine Mounts | |||||
| Center Member-To-Body Bolt | 43-58 (58-79) | ||||
| Front Engine Support Bracket Bolt/Nut | 25-37 (34-50) | ||||
| Front Roll Stopper | |||||
| Bracket-To-Block Bolt | 51-65 (69-88) | ||||
| Bracket-To-Center Member Bolt | 22-29 (30-39) | ||||
| Insulator Nut | 33-43 (45-58) | ||||
| Rear Engine Support-To-Block Bracket Bolt | 25-37 (34-50) | ||||
| Rear Roll Stopper | |||||
| Bracket-To-Block Bolt | 51-65 (69-88) | ||||
| Bracket-To-Center Member Bolt | 33-43 (45-58) | ||||
| Insulator Nut | 36-43 (49-58) | ||||
| Right Mount | |||||
| Bracket-To-Engine Bolt/Nut | 36-47 (49-64) | ||||
| Insulator Nut (Large) | 65-80 (69-108) | ||||
| Insulator Nut (Small) | 33-43 (45-58) | ||||
| Transaxle Mount | |||||
| Insulator Nut | 65-80 (69-108) | ||||
| Insulator Bracket-To-Side Member Bolt | 22-29 (30-39) | ||||
| Exhaust Manifold-To-Cylinder Head Nut | 32-40 (43-54) | ||||
| Exhaust Pipe-To-Manifold Nut | 22-30 (30-41) | ||||
| Flexplate-To-Crankshaft Bolt | 88-95 (119-129) | ||||
| Flywheel-To-Crankshaft Bolt | 88-95 (119-129) | ||||
| Front Cover | 14-20 (19-27) | ||||
| Intake Manifold Bracket Bolts | 17-22 (23-30) | ||||
| Intake Manifold Nut | 13-18 (18-24) | ||||
| Main Bearing Cap Bolt | |||||
| Step 1 | 22 (30) | ||||
| Step 2 | Additional 60° | ||||
| Oil Drain Plug | 26-33 (35-45) | ||||
| Oil Screen Bolt | 11-16 (15-22) | ||||
| Starter Bolt | 20-25 (27-34) | ||||
| Thermostat Housing | 11-15 (15-20) | ||||
| Throttle Body-To-Intake Manifold Bolt | 11-15 (15-20) | ||||
| Timing Belt Idler Bolt | 32-40 (43-54) | ||||
| Timing Belt Tensioner Bolt | 32-40 (43-54) | ||||
| Torque Converter-To-Drive Plate Bolt | 33-38 (45-52) | ||||
| Water Pump Bolt | 14-19 (19-26) | ||||
| INCH Lbs. (N.m) | |||||
| Oil Pan Bolt | 53-71 (6-8) | ||||
| Oil Pump Cover | 53-80 (6-9) | ||||
| Rear Oil Seal Case Bolt | 86-106 (10-12) | ||||
| Rocker Cover Bolt | 71-86 (8-10) | ||||
| Timing Belt Cover Bolt | 71-86 (8-10) | ||||
| Water Pump Pulley Bolt | 71-86 (8-10) | ||||
|
|||||
