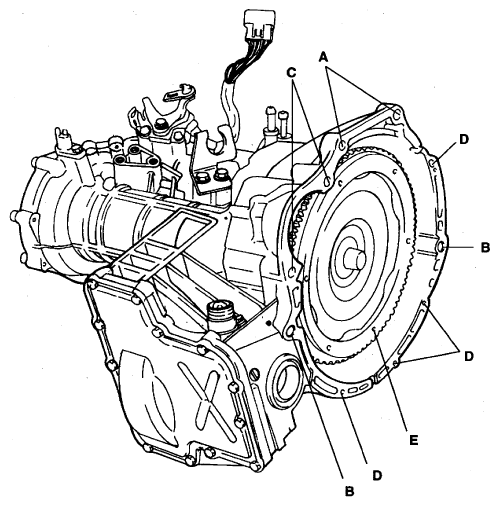

Automatic Transaxle: Components
Courtesy of HYUNDAI MOTOR CO. BOLT SPECIFICATIONS
| |
Nm |
Kg.cm |
lb.ft |
O.D. x Length mm (in.) |
Bolt identification |
| A |
60-80 |
600-800 |
43-58 |
12 x 40 (1.6) |
A x B |
| B |
43-55 |
430-550 |
31-40 |
10 x 70 (2.7) |
| C |
27-34 |
270-340 |
20-25 |
10 x 55 (2.2) |
| D |
8-10 |
80-100 |
6-7 |
6 x 10 (0.4) |
| E |
46-53 |
460-530 |
33-38 |
8 x 12 (0.5) |
