Digital Video Disc (DVD) Control Module X3 (SPO DVD)
Courtesy of GENERAL MOTORS CORP. Digital Video Disc (DVD) Control Module X3 (SPO DVD)
| Pin |
Wire |
Circuit |
Function |
| 1 |
BK |
- |
Audio/Video Common A (-) |
| 2 |
YE |
- |
DVD Video Signal A (+) |
| 3 |
RD |
- |
Right Audio Signal A (+) |
| 4 |
WH |
- |
Left Audio Signal A (+) |
| 5 |
BK |
- |
I2C Clock Signal |
| 6 |
RD |
- |
I2C Data |

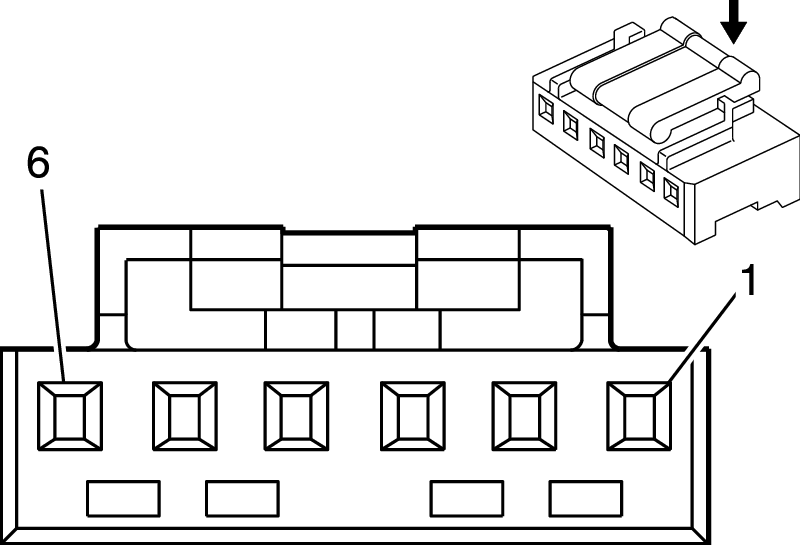

Connector Part Information
- Harness: SPO Asseccory Signal Cable 3A
- OEM: Not Available
- Service: Service by Harness - See Part Catalog
- Description: 6-Way F (WH)
|
Terminal Part Information
- Terminal/Tray: Service by Harness - See Part Catalog
- Core/Insulation Crimp: Not Available
- Release Tool/Test Probe: Not Available
|
